Преобразователи расхода жидкости VSE серии RS, 70099-17

Назначение

Преобразователи расхода жидкости «VSE» серии RS (далее - расходомеры) предназначены для измерений объемного расхода жидкостей с вязкостью от 1 до 1000000 сСт.

Описание

Расходомеры состоят из измерительной камеры и блока преобразования сигналов. Принцип действия расходомеров основан на измерении мгновенного расхода жидкости, проходящей через полости измерительной камеры, которая состоит из двух циклоидных винтовых шпинделей лежащих в зацеплении друг с другом в цилиндрическом корпусе. Измеряемая среда, поступая в измерительную камеру, через входной патрубок приводит винтовые шпиндели во вращательное движение. Встроенный чувствительный элемент определяет частоту вращения шпиндельной пары. Количество оборотов винтовых шпинделей пропорционально значению объемного расхода. Частотный сигнал от чувствительного элемента передается в измерительный блок, обеспечивающий обработку и индикацию измерительной информации.

Корпус измерительной камеры изготавливается из чугуна или нержавеющей стали. Винтовые шпиндели выполняют из нержавеющей стали.

Расходомеры выпускаются в следующих модификациях:

RS XXXX/XXX

_фактор интерполяции

номинальный расход

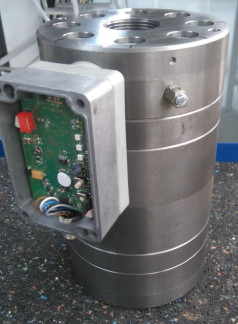

На рисунке 1 приведён общий вид расходомеров. Пломбирование расходомеров не предусмотрено.

Программное обеспечение

Расходомеры содержат встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Считать или идентифицировать ПО не возможно.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение имеет цельную структуру. Установленные изготовителем параметры, влияющие на измерение объемного расхода, не доступны для изменения.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики расходомеров

Таблица 2 - Основные технические характеристики расходомеров

Степень защиты корпуса

IP65

Напряжение питания переменного тока, В

от 10 до 28

Потребляемая мощность, Вт, не более

1,82

Условия эксплуатации: температура окружающего воздуха, относительная влажность, %, атмосферное давление, кПа_

°С

от -40 до +55 до 95 при температуре +35 °С _от 84 до 106,7_

Г абаритные размеры, мм, не более

длина

ширина

высота

Знак утверждения типа

наносится на крышку преобразователя методом фотопечати и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 208-049-2017 «Преобразователи расхода жидкости «VSE» серии RS. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.11.17 г.

Основные средства поверки:

-    мерники эталонные 2-го разряда по ГОСТ 8.510-2002 вместимостью 1, 10 и 50 дм ;

-    частотомер электронно-счетный ЧЗ-63/1, диапазон частот от 0,1 до 200 МГц, погрешность ±1,5 10-7 за 30 суток (регистрационный номер 9084-90).

-    секундомер электронный с таймерным выходом СТЦ-1, пределы допускаемой погрешности измерений интервалов времени ±(20 10-6 Т + С), где Т - значение измеряемого интервала времени в секундах, С - цена деления секундомера в секундах.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы «VSE Volumentechnik GmbH».
