| Номер в госреестре | 70100-17 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | KX |
| Изготовитель | "Gefran S.p.A.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления KX (далее - преобразователь), предназначены для непрерывных измерений избыточного давления и давления разрежения-избыточного жидкостей, газов и преобразования измеренного значения в унифицированный выходной сигнал силы постоянного тока.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь (толстопленочная технология)), включенного в мостовую схему. С помощью измерительной схемы сигнал преобразуется в унифицированный токовый сигнал, линейно-пропорциональный давлению на входе.
Преобразователи изготавливаются с использованием толстопленочной технологии, при которой ячейка для измерения давления представляет собой цельносварную конструкцию.
Преобразователи имеют различные исполнения, которые отличаются друг от друга диапазонами измерений и разъемами для подсоединения. Условное обозначение преобразователей: преобразователь давления KX_______
1 2 3 4 5 6 7
1 - тип выходного сигнала, обозначение при заказе: «Е» - от 4 до 20 мА.
2 - тип подсоединения к технологическому оборудованию, обозначение при заказе:
«Е» - G У gas штыревое (DIN 3852-Е); «3» - G У gas штыревое (DIN 3852-Е);
«7» - У”-18 NPT штыревое; «J» - У”-14 NPT штыревое.
3 - тип электрического соединения, обозначение при заказе:
«Е» - разъем EN 175301-803 A (P18); «M» - разъем EN 175301-803 A (P9,5);
«F» - кабель экранированный 2-полюсный; «Z» - разъем 4-полюсный М12х1;
«P» - разъем 7-полюсный винтовой; «V» - разъем 6-полюсный штыковой.
4 - диапазон измерений, обозначение при заказе: четырехзначный букво-цифровой код,
в соответствии с таблицей 1.
5 - пределы допускаемой основной приведенной к диапазону измерений погрешности,
обозначение при заказе: «Т» - ±0,15 %.
6 - время отклика, обозначение при заказе: «V» - <1 мс.
7 - маркировка взрывозащиты: «4» - Т4; «5» - Т5; «6» - Т6.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 соответствует: IP 65, IP 66, IP 67.
Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией преобразователей.

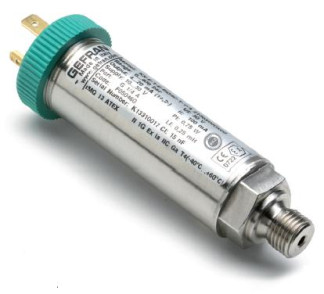

Фотографии общего вида преобразователей приведены на рисунке 1.
Рисунок 1 - Общий вид преобразователя давления KX Пломбирование преобразователей не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики преобразователей приведены в таблицах 1 и 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений (ДИ) давления, МПа (Обозначение при заказе) | от -0,1 до 0,1 (N01U) от -0,1 до 0,16 (N1V6) от -0,1 до 0,2 (N02U) от -0,1 до 0,25 (N2V5) от -0,1 до 0,4 (N04U) от -0,1 до 0,6 (n06u) от -0,1 до 1,0 (N01D) от 0 до 0,2 (B02U) от 0 до 0,25 (B2V5) от 0 до 0,4 (B04U) от 0 до 0,6 (B06U) от 0 до 1,0 (B01D) от 0 до 1,6 (b16u) от 0 до 2,0 (B02D) от 0 до 2,5 (b25u) от 0 до 4,0 (B04D) от 0 до 6,0 (B06D) от 0 до 10 (B01C) от 0 до 16 (B16D) от 0 до 20 (B02C) от 0 до 25 (B25D) от 0 до 40 (B04C) от 0 до 60 (B06C) от 0 до 100 (B01M) |
| 1 | 2 |
| Пределы допускаемой основной приведенной к ДИ погрешности измерений давления при температуре окружающей среды +25 °С, %. | ±0,15 |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности измерений давления от воздействия изменений температуры в диапазоне от -20 (включ.) до +85 (включ.) °С, %/1 °С | ±0,02 |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности измерений давления от воздействия изменений температуры в диапазонах от -40 до -20 °С и св. +85 до +125 °С, %/1 °С | ±0,04 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Измеряемая среда | жидкости и газы |
| Рабочие условия измерений - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +125 от -40 до +105 95 при температуре +55 °С от 84,0 до 106,7 |
| Г абаритные размеры, мм (ВхШхД) | 026,5х115 |
| Масса, г, не более | 110 |
| Среднее время наработки на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 10 |
| Маркировка взрывозащиты | 0Ex ia IIC T6/T5/T4 Ga |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | исполнение | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверка | - | 1 экз. |
осуществляется по документу МП 70100-17 «Преобразователи давления KX. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.06.2017 г.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.802-2012: мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ ОЕИ) 1652-99; манометры избыточного давления грузопоршневые МП, рег. № в ФИФ ОЕИ 58794-14;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, исполнения ИКСУ-260Ех, рег. № в ФИФ ОЕИ 35062-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующую графу паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления KX
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
