| Номер в госреестре | 70101-17 |
| Наименование СИ | Модули измерительные контроллеров |
| Обозначение типа СИ | ЭА-КОНТ |
| Изготовитель | ООО "КСТ Энерго Инжиниринг", пос.Софрино |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные контроллеров ЭА-КОНТ (далее - модули) предназначены для измерений напряжения, силы постоянного и переменного токов, сопротивления постоянному току с выходов первичных измерительных преобразователей различных величин, коэффициента рассогласования резистивных мостовых схем, воспроизведения силы постоянного тока, а также для сбора и передачи данных.
Конструктивно модули К-А1219, К-А1230, К-А1232, К-А1242, К-А1239, К-А1227, K-TI213, K-RI217 и К-А1237, К-А0265 выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней панели которого расположены контактные разъёмы для подключения сигнальных кабелей, а на задней -разъем интерфейса для установки в шасси серии ЭА-КОНТ. Модули применяются совместно с шасси, управляющим компьютером, подключенным к шасси посредством интерфейсов USB или Ethernet, и программным обеспечением.
Модули аналогового ввода K-8LI и аналогового ввода/вывода K-9AIO состоят из двух плат - нижней платы с клеммными соединителями и непосредственно электронного блока в пластиковом корпусе. Нижняя плата имеет элементы для крепления на стандартную DIN-рейку, разъемы и направляющие для установки электронного блока. Модули применяются совместно с управляющим компьютером, подключаемым к модулям посредством интерфейса RS-485, и программным обеспечением.
Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов в АЦП, вычислении значений измеряемых величин по известным градуировочным характеристикам, дальнейшей обработке информации в ПЭВМ, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер.
Модули ввода/вывода выпускаются следующих типов:
- модули аналогового ввода К-АШ9, К-АП30, К-АП32, К-АП42, К-АП39, обеспечивающие измерения напряжения постоянного (переменного) тока и отличающиеся количеством каналов ввода, диапазонами и погрешностями измерений;
- модули аналогового ввода К-АП27, обеспечивающие измерение силы постоянного (переменного) тока;
- модули аналогового ввода K-TI213, обеспечивающие измерение сигналов с выхода термопар;
- модули аналогового ввода K-RI217, обеспечивающие измерение сигналов с выхода термометров сопротивления (ТС);
- модули аналогового ввода К-АП37, обеспечивающие измерение коэффициентов рассогласования полумостовых и мостовых резистивных схем.
- модули аналогового вывода ^AO265, обеспечивающие воспроизведение силы постоянного тока;
- модули аналогового ввода K-8LI, обеспечивающие измерения напряжения постоянного тока и сопротивления постоянному току, в том числе с выходов термопар и термометров сопротивления;
- модули аналогового ввода/вывода K-9AIO, обеспечивающие воспроизведение и измерения силы постоянного тока, измерения напряжения постоянного тока.
Модули могут быть использованы в составе контроллеров для создания автоматизированных информационно-измерительных и измерительно-управляющих систем различной конфигурации в различных областях применения.

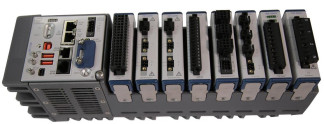

Общий вид модулей ввода/вывода представлен на рисунке 1 и 2. Внешний вид шасси с установленными модулями и схема пломбировки от несанкционированного доступа представлены на рисунке 3. Защита от несанкционированного доступа предусмотрена в виде опломбирования модулей, установленных в шасси, разрывной наклейкой, закрепленной поверх фиксирующей защелки.
Рисунок 3 - Схема пломбировки от несанкционированного доступа модулей,
установленных в шасси
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| идентификационное наименование ПО | TkAConf.exe | EnergoApplication.exe |
| номер версии (идентификационный номер) ПО | v.2016.10.2458.26187 | не ниже 2.0.6.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль K-AI227 | |
| Диапазон измерений средних квадратических значений (СКЗ) силы переменного тока, А | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерений СКЗ силы переменного тока на частоте 1 кГц, А | ±(0,006-I+0,01) |
| I - измеренное СКЗ силы переменного тока, А | |
| Полоса пропускания по уровню минус 3 дБ (при частоте дискретизации 50 кГц), Гц | 24000 |
| Количество измерительных каналов (ИК), шт. | 4 |
| Модуль K-AI230 | |
| Диапазон измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока, В | от -31,5 до +31,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В | ±(0,006-U+0,08) |
| U - измеренное значение напряжения, В | |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц | от 20 до 5000 |
| Количество ИК, шт. | 3 |
| Модуль K-AI232 | |
| Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В | от -31,5 до +31,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В | ±(0,006-U+0,08) |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц | от 20 до 40000 |
| Количество ИК, шт. | 3 |
| Модуль K-AI239 | |
| Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В | ±(0,014-U+0,07) |
| Полоса пропускания при неравномерности АЧХ не более 0,1 дБ (при частоте дискретизации 50 кГц), Гц | 22500 |
| Количество ИК, шт. | 4 |
| Наименование характеристики | Значение |
| Модуль K-AI242 | |
| Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В | от -500 до +500 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В | ±(0,003-U+0,5) |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц | от 20 до 20000 |
| Количество ИК, шт. | 3 |
| Модуль K-AI219 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,125 до +0,125 от -1 до +1 от -4 до +4 от -15 до +15 от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: в диапазонах от -0,125 до +0,125 и от -1 до +1 В в диапазонах от -4 до +4; от -15 до +15 и от -60 до +60 В | ±(0,002-U+0,0005) ±(0,004-U+0,0030) |
| Диапазон измерений силы постоянного тока, мА | от -25 до +25 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±(0,006-I+0,0003) |
| I - измеренное значение силы постоянного тока, мА | |
| Верхние пределы диапазонов измерений сопротивления постоянному току, Ом | 1-103; 1-104 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом | ±(0,005-R+3,2) |
| R - измеренное значение сопротивления, Ом | |
| Диапазоны измерений коэффициента рассогласования, мВ/В: для полумостовой схемы для полномостовой схемы | от -500 до +500 от -7,8 до +7,8 от -62,5 до 62,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента рассогласования, мВ/В: в диапазонах от -7,8 до +7,8 и от -62,5 до +62,5 мВ/В в диапазоне от -500 до +500 мВ/В | ±(0,001-К+0,07) ±(0,001-К+0,25) |
| К - измеренное значение коэффициента рассогласования, мВ/В | |
| Количество измерительных каналов (ИК), шт. | 4 |
| Модуль K-AI237 | |
| Диапазон измерений коэффициента рассогласования, мВ/В: | от -25 до +25 |
| Напряжение питания мостовых схем, В | +2,5; +3,3; +5; +10 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента рассогласования, мВ/В | ±(0,006-К+0,09) |
| Количество ИК, шт. | 4 |
| Модуль K-AO265 | |
| Диапазон воспроизведения силы постоянного тока, мА | от 0 до +20 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА | ±(0,009-I+0,52) |
| Количество каналов воспроизведения, шт. | 4 |
| Наименование характеристики | Значение |
| Модуль K-TI213 | |
| Диапазон измерений напряжения постоянного тока с выходов термопар, мВ | от -78,125 до +78,125 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±(0,002-U+0,02) |
| U - измеренное значение напряжения, мВ | |
| Количество ИК, шт. | 16 |
| Модуль K-RI217 | |
| Номинальное сопротивление подключаемых ТС, Ом | 100 |
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 400 |
| Диапазон измерений температуры (с применением ТС), °С | от -200 до +850 |
| Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТС без учёта погрешности ТС), °С: в диапазоне от -200 до +150 °С включ. в диапазоне св. +150 до +800 °С | ±0,5 ±1,0 |
| Количество ИК, шт. | 4 |
| Модуль K-8LI | |
| Диапазоны измерений напряжения постоянного тока, мВ | от 0 до +10 от 0 до +50 от 0 до +100 от 0 до +500 от -10 до +10 от-50 до +50 от -100 до +100 от-500 до +500 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, %: во всех диапазонах, за исключением диапазона от 0 до 10 мВ в диапазоне измерений от 0 до 10 мВ | ±0,10 ±0,15 |
| Диапазон измерений напряжения постоянного тока с выходов термопар, мВ | от -6,154 до +76,360 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока с выходов термопар, % | ±0,15 |
| Поддерживаемые типы термопар | K, L, J, T, R, S, E, N, M, B |
| Диапазоны измерений сопротивления постоянному току, Ом | от 10 до 100 от 10 до 200 от 10 до 500 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений сопротивления постоянному току, % | ±0,10 |
| Диапазон измерений сопротивления постоянному току с выходов термометров сопротивления, Ом | от 12,17 до 465,68 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений сопротивления постоянному току, % | ±0,10 |
| Количество ИК, шт. | 8 |
| Наименование характеристики | Значение |
| Модуль K-9AIO | |
| Диапазоны воспроизведения силы постоянного тока, мА | от 0 до +20 от +4 до +20 от 0 до +5 |
| Пределы допускаемой основной приведенной (к диапазону воспроизведения) погрешности воспроизведения силы постоянного тока, %: в диапазонах воспроизведения от 0 до 20 и от 4 до 20 мА в диапазоне воспроизведения от 0 до 5 мА | ±0,150 ±0,225 |
| Количество каналов воспроизведения, шт. | 1 |
| Диапазоны измерений силы постоянного тока, мА | от 0 до +20 от +4 до +20 от 0 до +5 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,10 |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % | ±0,10 |
| Количество ИК, шт. | 8 |
| Примечания: 1. Основная приведенная погрешность измерений модулей K-9AIO, K-8LI нормируется для диапазона температур от +20 до +30 °С; 2. Пределы допускаемых дополнительных погрешностей измерений модулей K-9AIO, K-8LI, вызванных изменением температуры окружающего воздуха в диапазонах от -40 до +20 °С и от +30 до +60 °С, не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от +9 до +30 |
| Максимальная потребляемая мощность, Вт, не более | 4 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - модулей К-ЛШ9, ^AI230, К-ЛК32, К-AI242, К-AI239, К-AI227, K-TI213, K-RI217, ^AO265 и К-AI237 - модулей K-9AIO, K-8LI | 74 х 80 х 20 150 х 110 х 60 |
| Масса, г, не более: - модулей К-ЛШ9, К-ЛН30, К-ЛП32, К-ЛП42, К-ЛП39, К-ЛП27, K-TI213, K-RI217, ^AO265 и К-ЛН37 - модулей K-9AIO, K-8LI | 160 400 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха для модулей K-9AIO, K-8LI, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от -40 до +70 от -40 до +60 от 30 до 80 от 86 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль измерительный контроллеров ЭА-КОНТ | - | 1 шт. |
| Паспорт | ТНБВ.426431.001 ПС | 1 экз. |
| Руководство по эксплуатации | ТНБВ.426431.001 РЭ | 1 экз.* |
| Методика поверки | ТНБВ.421451.001 МП | 1 экз.* |
| Упаковочная тара | - | 1 компл. |
| *на партию в количестве не менее 10 шт. | ||
осуществляется по документу ТНБВ.421451.001 МП «Модули измерительные контроллеров ЭА-КОНТ. Методика поверки», утвержденному ООО «АСК Экспресс» 17 ноября 2017 г. Основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (регистрационный номер № 10759-86);
- калибратор универсальный Н4-11 (рег. № 25610-03);
- магазин электрических сопротивлений Р4834 (рег. № 11326-88);
- калибратор К3607 (рег. № 41526-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16... 30 А ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 28.99.39-004-70386892-2017 Контроллеры измерительные модульного типа серии ЭА-КОНТ. Технические условия
