| Номер в госреестре | 70102-17 |
| Наименование СИ | Анализаторы параметров качества электрической энергии |
| Обозначение типа СИ | PQM-702T, PQM-703, PQM-710, PQM-711 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы параметров качества электрической энергии PQM-702T, PQM-703, PQM-710, PQM-711 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электрической энергии в однофазных и трехфазных электрических сетях, и системах электроснабжения.
Принцип действия анализаторов заключается в преобразовании входного аналогового сигнала в цифровой сигнал с помощью встроенного микропроцессора, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Анализаторы представляют собой многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
На панели управления анализаторов расположены: цветной жидкокристаллический дисплей, разъем для установки SIM-карты и подключения внешнего приемника GPS, разъем USB для подключения анализатора к персональному компьютеру, функциональные клавиши и информационные светодиоды. На нижней части корпуса анализаторов расположены: разъемы для присоединения измерительных проводов и подключения их к измеряемой сети, разъемы для подключения токоизмерительных клещей, разъем температурного датчика (для модификации PQM-702T), разъем для подключения к внешнему источнику питания.
Бесперебойную работу анализаторов в условиях отключения электричества обеспечивает внутренний литий-ионный аккумулятор, зарядка которого происходит от сети переменного тока при штатной работе анализатора.
Анализаторы поддерживают беспроводные интерфейсы: GPRS и радиоканал (для модификаций PQM-702T и PQM-703); GPRS и Wi-Fi (для модификаций PQM-710 и PQM-711).
Анализаторы модификации PQM-702T позволяют работать с внешним датчиком температуры окружающей среды ST-2, а анализаторы модификаций PQM-710 и PQM-711 с планшетным компьютером с предустановленным приложением «SONEL ANALYSIS MOBILE».
Преобразователи тока с префиксом «A» являются модификациями исходных преобразователей, которые автоматически распознаются анализаторами после подключения к токовым разъемам.
По классификации, принятой в ГОСТ 30804.4.30-2013, анализаторы относятся к классу
«А».

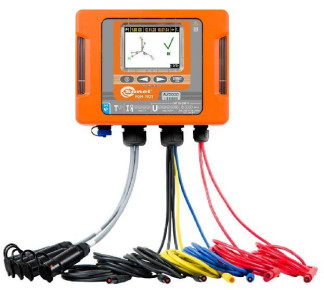

Общий вид анализаторов с местами нанесения знака поверки и пломбировки от несанкционированного доступа представлен на рисунке 1. Знаки поверки наносятся на лицевую панель анализаторов справа от заводского номера. Пломбы наносятся в четыре отверстия в углах тыльной части корпуса анализаторов.
а) PQM-702T
б) PQM-703
в) PQM-710 г) PQM-711
Рисунок 1 - Общий вид анализаторов с местами нанесения знака поверки и пломбировки от несанкционированного доступа
Управление режимами работы и настройками анализаторов осуществляется с помощью встроенного программного обеспечения (далее по тексту - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО является метрологически значимым и метрологические характеристики анализаторов нормированы с учетом влияния ПО.
Прикладное ПО «SONEL ANALYSIS», устанавливаемое на персональный или планшетный компьютер, позволяет контролировать все измеряемые/вычисляемые параметры, задавать и просматривать любые настройки анализатора, и является метрологически не значимым. Прикладное ПО «SONEL ANALYSIS MOBILE» применяется только для установки на планшетный компьютер.
Таблица 1 - Идентификационные данные встроенного ПО анализаторов
| Идентификационные данные (признаки) | Значение | |||
| Модификация PQM-702T | Модификация PQM-703 | Модификация PQM-710 | Модификация PQM-711 | |
| Идентиф икационное наименование ПО | PQM-702T | PQM-703 | PQM-710 | PQM-711 |
| Номер версии (идентификационный номер ПО) | не ниже HWe1.20 | не ниже HWe1.20 | не ниже HWf1.20 | не ниже HWf1.20 |
| Цифровой идентификатор ПО | FBAE | C3E8 | 355E | D857 |
Таблица 2 - Идентификационные данные прикладного ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «SONEL ANALYSIS» | «SONEL ANALYSIS MOBILE» * |
| Номер версии (идентификационный номер ПО) | не ниже 4.0 | не ниже 1.3 |
| Цифровой идентификатор ПО | - | - |
| Примечание - * - допустимо применять для модификаций с планшетным компьютером | PQM-710 и PQM-711 | |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики анализаторов представлены в таблицах 3-25.
Номинальное значение напряжения постоянного/переменного тока, устанавливается в настройках анализатора и выбирается из следующих значений (фазное/межфазное): 64/110 В; 110/190 В; 115/200 В; 127/220 В; 220/380 В; 230/400 В; 240/415 В; 254/440 В; 290/500 В; 400/690 В.
Таблица 3 - Метрологические характеристики анализаторов в режиме измерений напряжения постоянного тока и среднеквадратического значения напряжения переменного (в диапазоне частот от 40 до 70 Гц) тока (U)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и среднеквадратического значения напряжения переменного тока, В |
| PQM-702T; PQM-703 PQM-710 PQM-711 | от °Д' ином до 1,5 ином (для ином > 64 В) | ±0,001-иШм |
| Примечания (здесь и далее) U - измеренное значение напряжения постоянного/переменного тока; ином - номинальное значение напряжения постоянного/переменного тока | ||
Таблица 4 - Метрологические характеристики анализаторов в режиме измерений частоты переменного тока f)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 40 до 70 Гц (в диапазоне от 0,1- ином до 2' Uном) | ±0,01 |
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения гармонических составляющих напряжения переменного тока, В |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 2-ином (для h от 1 до 50) | ±0,0005 -ином (для Uh, h < 0,01- ином) ±0,05-Uh, h (для Uh, h > 0,01-ином) |
| Примечания (здесь и далее) UH, h - измеренное значение гармонических составляющих напряжения переменного тока; h - порядковый номер гармоники | ||
Таблица 6 - Метрологические характеристики анализаторов в режиме измерений среднеквадратического значения интергармонических составляющих напряжения переменного тока (Uc, i)
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения интергармонических составляющих напряжения переменного тока, В |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 2-ином (для i от 0 до 50) | ±0,0005ином (для Uc, i < 0,01- ином) ±0,05Uc, i (для Uc, i > 0,01-ином) |
| Примечания (здесь и далее) Uc, i - измеренное значение интергармонических составляющих напряжения переменного тока; i - порядковый номер интергармоники; | ||
Таблица 7 - Метрологические характеристики анализаторов в режиме измерений суммарного коэффициента гармонических составляющих напряжения переменного тока (THDU)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения переменного тока, % |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 100 % (для h от 2 до 50; U > 0,01- ином) | ±0,05-THDU |
| Примечание THDU - измеренное значение коэффициента гармонических составляющих напряжения переменного тока | ||
Таблица 8 - Метрологические характеристики анализаторов в режиме измерений суммарного коэффициента интергармонических составляющих напряжения переменного тока (TIDU)._
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента интергармонических составляющих напряжения переменного тока, % |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 100 % (для i от 0 до 50; U> 0,01- иШм) | ±0,05-TIDu |
| Примечание TIDU - измеренное значение коэффициента интергармонических составляющих напряжения переменного тока | ||
Таблица 9 - Метрологические характеристики анализаторов в режиме измерений среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 70 Гц (I)_
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения силы переменного тока, А |
| С помощью клещей гибких F-1, F-2, F-3, F-4 | ||
| от 0 до 3000 А | ±0,02I | |
| С помощью клещей | измерительных C-4 | |
| от 0,1 до 10 А включ. | ± (0,03I + 0,1) | |
| св. 10 до 50 А включ. | ±0,03I | |
| PQM-702T | св. 50 до 200 А включ. | ±0,015I |
| PQM-703 | св. 200 до 1000 А включ | ±0,0075'! |
| PQM-710 | св. 1000 до 1200 А | ±0,005 I |
| PQM-711 | С помощью клещей измерительных C-6 | |
| от 0,01 до 0,1 А включ. | ±(0,03I + 0,001) | |
| св. 0,1 до 1 А включ. | ±0,025 I | |
| св. 1 до 12 А | ±0,01I | |
| С помощью клещей измерительных C-7 | ||
| от 0,01 до 100 А | ±(0,005 I + 0,02) | |
| Примечания (здесь и далее) | ||
| I - измеренное значение среднеквадратического значения силы переменного тока, А | ||
Таблица 10 - Метрологические характеристики анализаторов в режиме измерений среднеквадратического значения гармонических составляющих силы переменного тока (IH, h)_
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения гармонических составляющих силы переменного тока, А |
| PQM-702T PQM-703 PQM-710 PQM-711 | В зависимости от типа используемых клещей, указанных в таблице 9 (для h от 1 до 50) | ±0,0015-^ (для Ih, h < 0,037ном) ±0,05 Ih, h (для Uh, h > 0,037ном) |
| Примечания (здесь и далее) Ikm - номинальное значение силы переменного тока (верхнее граничное значение диапазона измерения клещей согласно таблице 9), А; IH, h - измеренное значение гармонических составляющих силы переменного тока, А | ||
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения интергармонических составляющих силы переменного тока, А |
| PQM-702T PQM-703 PQM-710 PQM-711 | В зависимости от типа используемых клещей, указанных в таблице 9 (для i от 0 до 50) | ±0,0015 1ном (для Ic, i < 0,03-1Шм) ±0,05Ic, i (для Ic, i > 0,03-^) |
| Примечание Ic, i - измеренное значение интергармонических составляющих силы переменного тока, А | ||
Таблица 12 - Метрологические характеристики анализаторов в режиме измерений суммарного коэффициента гармонических составляющих силы переменного тока (THDI)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих силы переменнного тока, % |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 100 % (для h от 2 до 50; I > 0,0Мном) | ±0,05-THDi |
| Примечание THD\ - измеренное значение коэффициента гармонических составляющих силы переменного тока, % | ||
Таблица 13 - Метрологические характеристики анализаторов в режиме измерений суммарного коэффициента интергармонических составляющих силы переменного тока (TIDi)._
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента интергармонических составляющих силы переменного тока, % |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 100 % (для i от 0 до 50; I > 0,01- ином) | ±0,05-TIDi |
| Примечание TID\ - измеренное значение коэффициента интергармонических составляющих силы переменного тока, % | ||
Таблица 14 - Метрологические характеристики анализаторов в режиме измерений активной электрической мощности (P) и активной электрической энергии (EP)_
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений активной электрической мощности (энергии), Вт (Втч) |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0,8'ином до 1,2'ином от 0,01'7ном до !ном | ± 0,01-^/dU + d I + dp • Р(Ер ) |
Примечания (здесь и далее)
Р (ЕР) - измеренное значение активной электрической мощности (энергии), Вт (Втч); 5U - пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В;
8i - пределы допускаемой абсолютной погрешности измерений силы переменного
тока, А;
_5P - пределы допускаемой абсолютной погрешности измерений угла сдвига фаз, ..
Пределы допускаемой абсолютной погрешности измерений угла сдвига фаз 5P:
Л
соб(ф + Аф)
1 -
собф у V Л
sin(ф - Аф )
Бтф
1-
0
1) для соб ф Ф 0, 5 Р = 100'
2) для sin ф Ф 0, 5 Р = 100 •
где ф - угол сдвига фаз между напряжением и током, .°;
Аф - абсолютная погрешность измерений угла сдвига фаз между напряжением и током, ...°.
Таблица 15 - Метрологические характеристики анализаторов в режиме измерений реактивной
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности (энергии), вар (варч) |
| PQM-702T PQM-703 PQM-710 PQM-711 | от а^ном до 1,2'Uном от 0,02'/ном до 2ном | ± 0,01-V5 U + 5I + 5 Р • Q( Eq ) |
| Примечание Q (Eq) - измеренное значение реактивной электрической мощности (энергии), вар (варч) | ||
Таблица 16 - Метрологические характеристики анализаторов в режиме измерений полной электрической мощности (S) и полной электрической энергии (ES)_
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений полной электрической мощности (энергии), ВА (ВАч) |
| PQM-702T PQM-703 PQM-710 PQM-711 | от °^' Ц'ном до 1,2‘ ^^ном от 0,02'/ном до -^ном | ±0,01-д/dU + 52 • S(Es) |
| Примечание S (Es) - измеренное значение полной электрической мощности (энергии), В -А (В-Ач) | ||
Таблица 17 - Метрологические характеристики анализаторов в режиме измерений коэффициента мощности (PF)_
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений коэффициента мощности |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 1 (для U от 0,5-Цюм до 1,2-Цюм; I от 0,1'/ном до 2ном) | ±0,03 |
| Примечание PF - измеренное значение коэффициента мощности | ||
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений коэффициента сдвига фаз |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 1 (для U от 0,5-ином до 1,2- ином; 1Г от 0,1'7ном до Iном) | ±0,03 |
| Примечание DPF - измеренное значение коэффициента сдвига фаз | ||
Таблица 19 - Метрологические характеристики анализаторов в режиме измерений угла сдвига фаз между гармоническими составляющими напряжения и силы переменного тока (фи, I), угла сдвига фаз между напряжениями (фи), угла сдвига фаз между токами (ф1)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений угла сдвига фаз между гармоническими составляющими напряжения и силы переменного тока, угла сдвига фаз между напряжениями, угла сдвига фаз между токами, ... ° |
| PQM-702T PQM-703 PQM-710 PQM-711 | от -180 до +180° | ±1 |
| Примечания фи, I - измеренное значение угла сдвига фаз между гармоническими составляющими напряжения и силы переменного тока, ... °; фи - измеренное значение угла сдвига фаз гармонических составляющих напряжения переменного тока, ... °; фI - измеренное значение угла сдвига фаз гармонических составляющих силы переменного тока, ... ° | ||
Таблица 20 - Метрологические характеристики анализаторов в режиме измерений кратковременной (10 минут) дозы фликера (Pst) и длительной (2 часа) дозы фликера (Plt)_
| Модификации | Диапазоны и условия измерений | Пределы допускаемой абсолютной погрешности измерений кратковременной дозы фликера и длительной дозы фликера |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0,2 до 10 (для U > 0,8-ином) | ±0,05Pst (Pit) |
| Примечания Pst - измеренное значение кратковременной дозы фликера; Pit - измеренное значение длительной дозы фликера. | ||
| Модификации | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной (K2U) и нулевой (K0U) последовательности, % |
| PQM-702T PQM-703 PQM-710 PQM-711 | от 0 до 20 % (для U от 0,8 • ином до 1,5 • ином) | ±0,15 |
| Примечания K0U - измеренное значение коэффициента несимметрии напряжения по нулевой последовательности, %; K2U - измеренное значение коэффициента несимметрии напряжения по обратной последовательности, % | ||
Таблица 22 - Метрологические характеристики анализаторов в режиме измерений длительности регистрируемых событий (t)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений длительности регистрируемых событий |
| PQM-702T PQM-703 PQM-710 PQM-711 | до 1 месяца | ± 0,3 с/сут* |
| Примечания t - измеренное значение длительности регистрируемых событий, с; * - при отсутствии сигнала GPS | ||
Таблица 23 - Метрологические характеристики анализаторов в режиме измерений амплитуды напряжения информационных сигналов в электрической сети (UR1, Ur2)_
| Модификации | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений амплитуды напряжения информационных сигналов, В |
| PQM-703 PQM-711 | от 0 до 0,01-иШм от 0,01- ином до 0,03- ином включ. св. 0,03 ином до 0Д5- ином | Не нормируется ±0,0015-± 0,05-Ur1 (Ur2) |
| Примечание Ur1, UR2 - измеренное значение амплитуды напряжения информационных сигналов, В | ||
Таблица 24 - Метрологические характеристики анализаторов в режиме измерений переходных процессов напряжения (UTR)__
| Модификация | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений переходных процессов напряжения, В |
| PQM-703 PQM-711 | от 0 до 8 000 В | ±(0,05-Utr + 25) |
| Примечание UTR - измеренное значение переходных процессов напряжения, В | ||
| Характеристика | Значение |
| Диапазон индикации температуры для модификации PQM-702T, °С | от -55 до +125 |
| Напряжение питания от встроенной аккумуляторная батареи, В | 7,2 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 200 х 180 х 77 |
| Масса, кг, не более | 1,6 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, % | от -20 до +55 от 10 до 90 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет | 10 |
наносится на верхнюю панель анализаторов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки анализаторов представлен в таблицах 26-27.
Таблица 26 - Стандартный комплект поставки анализаторов
| Наименование | Количество |
| Анализатор PQM-7XX | 1 шт. |
| Планшетный ПК с ПО SONEL ANALYSYS MOBILE (только PQM-710, PQM-711) | 1 шт. |
| ПО SONEL ANALYSYS | 1 шт. |
| Рюкзак L8 (только PQM-710, PQM-711) | 1 шт. |
| Футляр L2 только PQM-702T, PQM-703) | 1 шт. |
| Зажим «Крокодил», изолированный | 4 шт. |
| Адаптер AC-16 | 1 шт. |
| Интерфейсный кабель USB | 1 шт. |
| Адаптер сетевой AZ-1 | 1 шт. |
| Адаптер магнитный AM-4 | 1 комплект |
| Адаптер с резьбой M4/M6 AR-1 | 1 комплект |
| Ремни для крепежа на столбе | 1 шт. |
| Набор для монтажа на столбе | 1 шт. |
| Набор для монтажа на DIN-рейке | 1 шт. |
| Беспроводной интерфейс OR-1 (только PQM-702T, PQM-703) | 1 шт. |
| Температурный датчик ST-2 (только PQM-702T) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
Таблица 27 - Дополнительный комплект поставки анализаторов
| Наименование | Количество |
| Клещи гибкие F-1 | 1 шт. |
| Клещи гибкие F-2 | 1 шт. |
| Клещи гибкие F-3 | 1 шт. |
| Клещи гибкие F-4 | 1 шт. |
| Клещи измерительные C-4 | 1 шт. |
| Клещи измерительные C-6 | 1 шт. |
| Клещи измерительные C-7 | 1 шт. |
осуществляется по документу PQM-711-17 МП «Анализаторы параметров качества электрической энергии PQM-702T, PQM-703, PQM-710, PQM-711. Методика поверки», утвержденному
ООО «ИЦРМ» 26.10.2017 г.
Основные средства поверки представлены в таблице 28.
Таблица 28 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Калибратор универсальный Fluke 5520A с модулем PQ | 29282-05 |
| Калибратор переменного тока Ресурс-К2М | 31319-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»
ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний»
Техническая документация фирмы «Sonel S.A.», Польша.
| Зарегистрировано поверок | 49 |
| Поверителей | 5 |
| Актуальность данных | 16.11.2024 |
