Государственный реестр средств измерений

Трансформаторы тока встроенные JR 0,5, 70105-17

70105-17
Трансформаторы тока встроенные JR 0,5 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 70105-17
Наименование СИ Трансформаторы тока встроенные
Обозначение типа СИ JR 0,5
Изготовитель "EPRO Gallspach GmbH", Австрия
Год регистрации 2017
Срок свидетельства 29.12.2022
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока встроенные JR 0,5 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока встроенных JR 0,5 (далее - трансформаторы) основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы по принципу конструкции - встроенные, устанавливаются на высоковольтных вводах выключателей и силовых трансформаторов с масляной изоляцией, являются комплектующими изделиями. Конструктивно трансформаторы представляют собой тороидальный сердечник, на котором равномерно распределены вторичные обмотки, покрытые слоем полиэфирной ленты. Трансформаторы имеют до семи вторичных измерительных и/или защитных обмоток, выводы которых выполнены из медного многожильного провода и подключаются к клеммным колодкам, размещенным в шкафах управления выключателя или силового трансформатора. У трансформаторов отсутствует собственная первичная обмотка, ее роль выполняет токоведущий стержень ввода высоковольтного выключателя или силового трансформатора, проходящий через внутреннее окно трансформаторов.

Трансформаторы могут устанавливаться на вводе любого класса напряжения при условии, что они обеспечивают заданные параметры, и что посадочные размеры ввода позволяют их установку. Высоковольтная изоляция трансформаторов обеспечивается изолятором ввода.

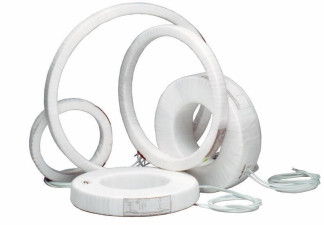

Общий вид трансформаторов представлен на рисунке 1.

Доступ к внутренним частям трансформаторов возможен только при нарушении целостности корпуса.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

от 10 до 750 кВ

Номинальный первичный ток, А

от 50 до 10000

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка, В-А

от 1 до 100

Классы точности вторичной обмотки для измерений

0,2; 0,2S; 0,5; 0,5S; 1; 3

Классы точности вторичной обмотки для защиты

5P; 10P

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

от 3 до 25

Номинальная предельная кратность вторичных обмоток для защиты

от 3 до 30

Номинальная частота, Гц

50; 60

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры:

- внешний диаметр, мм, не более

800

- внутренний диаметр, мм, не менее

50

- толщина, мм, не более

300

Масса, кг, не более

250

Климатическое исполнение по ГОСТ 15150-69

У3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус трансформатора методом трафаретной печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока встроенный

JR 0,5

1 шт.

Паспорт

-

1 шт.

Руководство по эксплуатации (по требованию заказчика)

-

1 шт.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (Регистрационный номер в Федеральном информационном фонде 27007-04);

трансформатор тока каскадный эталонный ТТКЭ-12 (Регистрационный номер в Федеральном информационном фонде 32901-06);

прибор сравнения КНТ-03 (Регистрационный номер в Федеральном информационном фонде 24719-03);

магазин нагрузок МР 3027 (Регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки носится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя EPRO Gallspach GmbH

70105-17
Номер в ГРСИ РФ:
70105-17
Производитель / заявитель:
"EPRO Gallspach GmbH", Австрия
Год регистрации:
2017
Cрок действия реестра:
29.12.2022
