Комплексы программно-технические Цитрон, 70111-17

70111-17
Комплексы программно - технические «Цитрон» (далее - комплексы) предназначены для измерений и преобразований силы и напряжения постоянного тока, поступающих от датчиков, сбора, обработки и передачи преобразованной информации в цифровом виде в центр сбора данных.
Карточка СИ
Номер в госреестре 70111-17
Наименование СИ Комплексы программно-технические
Обозначение типа СИ "Цитрон"
Изготовитель Закрытое акционерное общество "Научно-производственное предприятие "Электронные информационные системы" (ЗАО "НПП "Электронные информационные системы"), г. Екатеринбург
Год регистрации 2017
Срок свидетельства 29.12.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы программно - технические «Цитрон» (далее - комплексы) предназначены для измерений и преобразований силы и напряжения постоянного тока, поступающих от датчиков, сбора, обработки и передачи преобразованной информации в цифровом виде в центр сбора данных.

Описание

Принцип действия комплексов основан на измерении и преобразовании силы и напряжения постоянного тока, поступающих от датчиков в цифровой вид и передачи измерительной информации в центр сбора данных для отображения и архивирования.

Комплекс состоит из компьютера в обычном или промышленном исполнении и подключенных к нему по магистральной линии связи контроллеров сбора и обработки данных (далее -приборы КСО) в количестве до 30 шт. К каждому прибору КСО может быть подключено от 1 до 48 датчиков силы и напряжения постоянного тока и от 1 до 16 контактных датчиков. На компьютер установлено специализированное программное обеспечение, которое осуществляет циклический опрос, входящих в состав комплекса приборов КСО, получает от них информацию и после преобразования отображает её на экране компьютера в форме удобной оператору.

Полученная информация архивируется в базах данных и проверяется на выход за пределы допустимых значений. При этом для привлечения внимания оператора формируется аварийная сигнализация (визуальная на экране компьютера и звуковая). Информация обо всех аварийных событиях архивируется в специальной базе данных аварийных событий.

Программное обеспечение комплекса является настраиваемым под конкретные задачи пользователя. При настройке пользователь может задать количество приборов КСО в комплексе и определить индивидуальную настройку для каждого измеряемого параметра:

-    название параметра (полное и сокращенное);

-    единица измерения;

-    параметры преобразования в физическую величину (коэффициент масштабирования и смещения);

-    параметры для графического отображения измеряемых величин;

-    параметры аварийной сигнализации (максимальные и минимальные значения).

По устойчивости к климатическим воздействиям комплексы соответствуют исполнению В4 по ГОСТ Р 52931-2008.

Степень защиты от проникновения воды и внешних твердых предметов соответствует 1Р30 по ГОСТ 14254-2015.

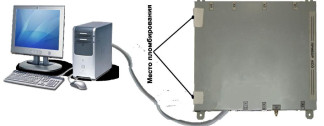

Общий вид комплекса, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение

Идентификационные данные программного обеспечения «ПО центра сбора данных», используемого в составе комплексов, указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения комплексов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ASY INO.EXE

Номер версии ПО

1.15.6

Цифровой идентификатор ПО

2570240 B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений:

-    силы тока, мА

-    напряжения, В

от 0 до 5 от 0 до 20 от 4 до 20 от -10 до +10

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

±0,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С, %

±0,12

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при отклонении напряжения питания от номинального, %

±0,12

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры питания прибора КСО:

- напряжение постоянного тока, В

27±4

- напряжение переменного тока, В

22±4

- частота, Гц

50±1

Наименование характеристики

Значение

Параметры питания компьютера:

-    напряжение переменного тока, В

-    частота, Гц

от 187 до 242 50±1

Потребляемая мощность прибора КСО, Вт, не более

5,5

Максимальное количество измерительных каналов (входов)

1440

Максимальное количество информационных каналов (входов)

480

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

от +5 до +50 80

Габаритные размеры прибора КСО, мм, не более

-    высота

-    ширина

-    длина

315

305

40

Масса прибора КСО, кг, не более

5

Средний срок службы, лет

6

Средняя наработка на отказ, ч

75 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность комплекса

Наименование

Обозначение

Количество

Прибор КСО

АВЛБ424149.002

от 1 до 30 шт. (определяется заказчиком)

Преобразователь для шины PCI RS-232/RS-422/RS-485

CP-114 I MOXA (CP-132S MOXA)

1 шт.

ПО центра сбора данных

АВЛБ 0003-01

1 экз.

Паспорт

АВЛБ424149.001ПС

1 экз.

Руководство по эксплуатации

АВЛБ424149.001РЭ

один экз. на партию из 10 шт. или по заказу в один адрес

Методика поверки

МП 124-221-2017

1 экз.

Паспорт на прибор КСО

АВЛБ 424149.002 ПС

от 1 до 30 экз.

Персональный компьютер (обычное или промышленное исполнение)

1 шт.

Поверка

осуществляется по документу МП 124-221-2017 «Комплексы программно - технические «Цитрон». Методика поверки», утвержденному ФГУП «УНИИМ» 22.10.2017 г.

Основные средства поверки:

-    рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 в диапазоне значений от 0 до 10 В;

-    рабочий эталон 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 в диапазоне значений от 0 до 20 мА.

Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт комплекса.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А

ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ АВЛБ.424149.001 Комплексы программно-технические «Цитрон». Технические условия

70111-17
Номер в ГРСИ РФ:
70111-17
Производитель / заявитель:
Закрытое акционерное общество "Научно-производственное предприятие "Электронные информационные системы" (ЗАО "НПП "Электронные информационные системы"), г. Екатеринбург
Год регистрации:
2017
Cрок действия реестра:
29.12.2027
