| Номер в госреестре | 70115-17 |
| Наименование СИ | Анализаторы ТВ сигналов мультисистемные |
| Обозначение типа СИ | ИТ-100 |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР" (ООО "ПЛАНАР"), г. Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ТВ сигналов мультисистемные ИТ-100 (далее - анализаторы) предназначены для измерений параметров телевизионного радиосигнала с цифровой и аналоговой модуляцией: уровня входного радиосигнала и коэффициента ошибок модуляции MER.
Принцип действия анализаторов в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.
Анализатор обеспечивает измерения отношения уровня несущей изображения к уровню несущей звука, отношения уровня несущей изображения к шуму в канале распределения, частоты появления ошибочных битов BER, а также прием, декодирование и измерение параметров потока IPTV.
Конструктивно анализатор изготовлен в пластмассовом ударопрочном разборном корпусе с защитными прорезиненными элементами с установленными внутри элементами печатного и объемного монтажа.
Анализатор представляет собой приемник сигналов телевизионных стандартов с демодуляцией сигнала до транспортного потока MPEG-2. В случае закрытого транспортного потока он восстанавливается с помощью CAM модуля и декодируется до телевизионного изображения и звукового сопровождения. Входной тюнер является супергетеродинным приемником двойного преобразования частоты с ручной и автоматической перестройкой частоты. Коэффициент ошибок модуляции MER и констелляционная диаграмма измеряются в процессе демодуляции квадратурного сигнала на основе векторного анализа.

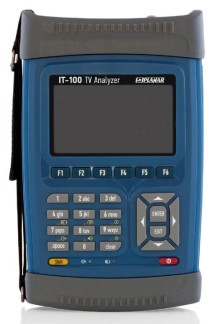

Внешний вид анализатора и места заводского опломбирования представлены на рисунках 1, 2.
Рисунок 2 - Место заводского опломбирования Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | it100 build |
| Номер версии (идентификационный номер) ПО | 2.0.0.3/1.0.1.0 и выше |
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Режим анализатора спектра | |
| Диапазон рабочих частот, МГц | от 5 до 2150 |
| Диапазон измерений уровня входного радиосигнала, дБмкВ1 | от 20 до 120 |
| Пределы допускаемой абсолютной погрешности измерений уровня входного радиосигнала, дБ | ±1,2 |
| Режим измерения параметров ТВ каналов | |
| Диапазон рабочих частот, МГц - режим наземного телевидения - режим спутникового телевидения | от 42 до 1002 от 950 до 2150 |
| Диапазон измерений уровня входного радиосигнала, дБмкВ - режим наземного телевидения - режим спутникового телевидения | от 35 до 115 от 45 до 115 |
| Пределы допускаемой абсолютной погрешности измерений уровня входного радиосигнала с цифровой модуляцией (отношении сигнала к шуму в полосе канала не менее 20 дБ), дБ | ±1,2 |
| Наименование характеристики | Значение |
| Диапазон измеряемых значений коэффициента ошибок модуляции (MER), дБ - стандарт DVB-C | от 29 до 40 |
| - стандарт DVB-Т, DVB-Т2 | от 22 до 32 |
| - стандарт DVB-S, DVB-S2 | от 14 до 25 |
| Пределы допускаемой абсолютной погрешности измерений значений коэффициента ошибок модуляции (MER), дБ | ±2,0 |
| Минимальный уровень входного сигнала для квазибезошибочного декодирования, дБмкВ - стандарт DVB-C | 50 |
| - стандарт DVB-Т, DVB^2 | 45 |
| - стандарт DVB-S, DVB-S2 | 45 |
| 1 - дБмкВ, дБ относительно 1 мкВ |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Затухание несогласованности со стороны высокочастотного входа при подсоединении согласованного тракта сопротивлением 75 Ом, дБ, не менее | 14 |
| Масса, кг, не более | 1,5 |
| Г абаритные размеры, мм, не более (высотахширинахглубина) | 245x150x65 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| Средний срок службы, лет | 5 |
наносится на пленке с липким слоем методом шелкографии на заднюю панель анализатора при изготовлении и на титульный лист Формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор ТВ сигналов мультисистемный | ИТ-100 | 1 шт. |
| Транспортировочный кейс | ТК-100 | 1 шт. |
| Переносной ремень | Y0190.00.000.02 | 1 шт. |
| Отвертка | Отвертка крестовая | 1 шт. |
| Аккумулятор | Li-Io / 7,4 В / 4000 мАч | 1 шт. |
| Зарядное устройство | 12В/3А | 1 шт. |
| Сетевой кабель для зарядного устройства | PVC-2,5A-220V | 1 шт. |
| Кабель для подключения к бортовой сети автомобиля | IT-01CA | 1 шт. |
| Кабель для USB порта | Type A-B (1.5-1.8m) SCUAB-1 | 1 шт. |
| ВЧ переход | “F” - “F” | 1 шт. |
| ВЧ переход | “F” - “IEC” | 1 шт. |
| Наименование | Обозначение | Количество |
| Адаптер FC оптического разъема с колпачком | FC | 1 шт. |
| Адаптер SC оптического разъема с колпачком | SC | 1 шт. |
| Руководство по эксплуатации | ИТ-100 РЭ 6684-133-21477812-2016 | 1 шт. |
| Формуляр | ИТ-100 ФО 6684-133-21477812-2016 | 1 шт. |
| Методика поверки | РТ-МП-4925-441-2017 | 1 шт. |
осуществляется по документу РТ-МП-4925-441-2017 «ГСИ. Анализаторы ТВ сигналов мультисистемные ИТ-100. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03.11.2017 г. Основные средства поверки:
- тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 43199-09);
- генератор сигналов высокочастотный векторный R&S SMBV100A (регистрационный номер в Федеральном информационном фонде 41800-09);
- ваттметр поглощаемой мощности М3-58/1 в составе: Блок ваттметра измерительный Я2М-66 (регистрационный номер в Федеральном информационном фонде № 9085-83);
- преобразователь измерительный R&S NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
- анализатор спектра ВЧ и СВЧ диапазонов E4408B (регистрационный номер в Федеральном информационном фонде № 22412-02);
- измеритель комплексных коэффициентов передачи и отражения ОБЗОР-304/1 (регистрационный номер в Федеральном информационном фонде № 37556-08);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде № 48368-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 6684-133-21477812-2016 Анализатор ТВ сигналов мультисистемный ИТ-100. Технические условия
