Расходомеры-счетчики вихревые ЭРВИП.НТ.М, 70119-18

Назначение

Расходомеры-счетчики вихревые ЭРВИП.НТ.М предназначены для измерений объемного расхода и объема жидкости, газа и пара в рабочих условиях.

Описание

Принцип действия расходомеров-счетчиков вихревых ЭРВИП.НТ.М основан на преобразовании частоты отрыва вихревой дорожки (дорожки Кармана), образующейся за установленным в потоке телом обтекания. Частота образования вихрей за телом обтекания пропорциональна скорости потока. Детектирование вихрей и определение частоты их образования позволяет определить скорость и объемный расход измеряемой среды. Внутри возмущающего барьера располагается пьезокристалл, который создает малые, но измеряемые импульсы напряжения, пропорциональные расходу измеряемой среды. Величины данных импульсов измеряются электронными блоками расходомеров-счетчиков вихревых ЭРВИП.НТ.М.

Расходомеры-счетчики вихревые ЭРВИП.НТ.М обеспечивают выполнение следующих функций:

-    измерение объемного расхода и объема измеряемой среды;

-    отображение результатов измерений на встроенном жидкокристаллическом индикаторе;

-    передачу результатов измерений объемного расхода и объема измеряемой среды в виде импульсных/частотных выходных электрических сигналов.

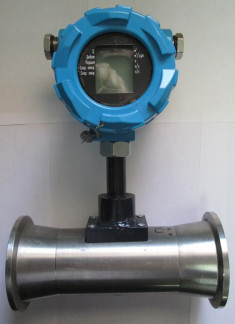

Расходомеры-счетчики вихревые ЭРВИП.НТ.М состоят из проточной части и электронного блока.

Проточная часть представляет собой полый цилиндр, в поперечном сечении которого расположено тело обтекания в сборе с чувствительным элементом дифференциального типа (сенсор).

Электронный блок соединен с проточной частью трубчатым кронштейном. Электронный блок включает в себя дифференциальный усилитель сигналов, фильтр и блок формирования выходных сигналов, жидкокристаллический индикатор. Электронный блок в зависимости от его конфигурации обеспечивает обработку сигнала от сенсора и формирует импульсный/частотный выходные электрические сигналы. Дополнительно имеется возможность отображения показаний на встроенном жидкокристаллическом индикаторе.

Расходомеры-счетчики вихревые ЭРВИП.НТ.М выпускаются в модификациях Г и Ж. Расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Г производят измерения объемного расхода и объема газа и пара. Расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Ж производят измерения объемного расхода и объема жидкости.

Расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Г имеют маркировку ЭРВИП.НТ.М.Г, расходомеры-счетчики вихревые ЭРВИП.НТ.М модификации Ж имеют маркировку ЭРВИП.НТ.М.Ж.

Пломбировка расходомеров-счетчиков вихревых ЭРВИП.НТ.М осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, с нанесением знака поверки давлением на пломбы, установленные на проволоке, пропущенной через специальные отверстия в гайке стойки и в крышке электронного блока.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров-счетчиков вихревых ЭРВИП.НТ.М является встроенным ПО.

ПО расходомеров-счетчиков вихревых ЭРВИП.НТ.М предназначено для обработки сигналов, выполнения математической обработки результатов измерений и их вывода на устройства индикации.

Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса электронного блока на электронной плате. После включения питания встроенное ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

ПО устанавливается на предприятии-изготовителе в процессе производства расходомеров-счетчиков вихревых ЭРВИП.НТ.М. ПО расходомеров-счетчиков вихревых ЭРВИП.НТ.М неизменяемое. Предусмотрено механическое опломбирование расходомеров-счетчиков вихревых ЭРВИП.НТ.М.

Конструкция расходомеров-счетчиков вихревых ЭРВИП.НТ.М исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

модификации Ж

Таблица 2 - Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М

Таблица 3 - Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М

модификации Г

Таблица 4 - Метрологические характеристики расходомеров-счетчиков вихревых ЭРВИП.НТ.М

Таблица 5 - Основные технические характеристики расходомеров-счетчиков вихревых

ЭРВИП.НТ.М

Таблица 6 - Габаритные размеры и масса расходомеров-счетчиков вихревых ЭРВИП.НТ.М

Знак утверждения типа

наносится в центре титульного листа паспорта методом печати.

Комплектность

Поверка

осуществляется по документу МП 0628-1-2017 «Расходомеры-счетчики вихревые ЭРВИП.НТ.М. Методика поверки», утвержденному ФГУП «ВНИИР» 4 августа 2017 г.

Основные средства поверки:

-    рабочий эталон единицы объема и объемного расхода жидкости 2-го разряда по ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 с пределами допускаемой относительной погрешности ±0,3 % в диапазоне значений, соответствующих диапазону измерений расходомеров-счетчиков вихревых ЭРВИП.НТ.М модификации Ж;

-    рабочий эталон единицы объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5 % в диапазоне значений, соответствующих диапазону измерений расходомеров-счетчиков вихревых ЭРВИП.НТ.М модификации Г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков вихревых ЭРВИП.НТ.М, а также на пломбу, установленную в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ 8.347-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТУ 4213-027-77852729-2013 (с изменениями 2017 г.) Расходомеры-счетчики вихревые ЭРВИП.НТ. Технические условия
