| Номер в госреестре | 70121-18 |
| Наименование СИ | Система ультразвукового контроля толщины стенки стальных труб |
| Обозначение типа СИ | УРАН-3000С |
| Изготовитель | ООО "НТЦ неразрушающего контроля "УРАН", г.Екатеринбург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система ультразвукового контроля толщины стенки стальных труб «УРАН-3000С» (далее - система «УРАН-3000С») предназначена для автоматизированного измерения толщины стенок стальных бесшовных ферромагнитных труб в соответствии с ГОСТ Р ИСО 10893-12-2014 и для измерения координат дефектов толщины по длине трубы.
Принцип действия системы «УРАН-3000С» основан на эхо-импульсном акустическом методе с ЭМА-преобразованием.
Система «УРАН-3000С» входит в состав установки контроля толщины стенки трубы.
В состав системы «УРАН-3000С» входят информационно-измерительный комплекс, блок обработки сигналов «БОС-ТЭМА-Д6», три преобразователя ультразвуковых двухканальных «ТЭМА-Д2», комплект соединительных жгутов и кабелей, комплект ЗИП. Блок обработки сигналов «БОС-ТЭМА-Д6» и преобразователи ультразвуковые двухканальные «ТЭМА-Д2» установлены на раме сканирующего устройства контроля толщины стенки трубы.
Преобразователи ультразвуковые двухканальные «ТЭМА-Д2» возбуждают ультразвуковые колебания в объекте контроля, используя прямое электромагнитно-акустическое (ЭМА) преобразование, принимают эхо-сигнал используя обратное ЭМА преобразование.
Сигналы, преобразованные с помощью блока обработки сигналов «БОС-ТЭМА-Д6» в электрические эхо-сигналы, поступают на входы плат информационно-измерительного комплекса. Оборудование информационно-измерительного комплекса смонтировано во внутреннем объеме компьютерного шкафа Rittal.
Промышленный компьютер представляет собой корпус, в который установлены процессорная и специализированные платы.
Система «УРАН-3000С» работает под управлением программного обеспечения, установленного на промышленный компьютер информационно-измерительного комплекса.

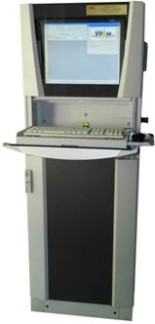

Общий вид информационно-измерительного комплекса системы «УРАН-3000С» приведен на рисунке 1.
Рисунок 1 - Общий вид информационно-измерительного комплекса системы «УРАН-3000С»
Пломбирование системы «УРАН-3000С» не предусмотрено.
Программное обеспечение (ПО) системы «УРАН-3000С» предназначено для управления режимами работы, обработки сигналов первичных преобразователей, формирования результатов измерения толщины стенки трубы и отображения результатов на мониторе информационно-измерительного комплекса.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Thickness.exe |
| Номер версии (идентификационный номер ПО) | 5.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины стенки трубы, мм | от 4,0 до 20,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины стенки трубы, мм | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений координаты дефекта толщины по длине трубы, мм | ±100 |
| Наружный диаметр контролируемых труб, мм | от 50 до 426 |
| Длина контролируемых труб, мм | от 4000 до 12000 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 1500 |
| Габаритные размеры системы «УРАН-3000С», мм, не более | |
| - высота | 1800 |
| - ширина | 800 |
| -длина | 800 |
| Масса, кг, не более | 180 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество | Примечания |
| 1 | 2 | 3 | 4 |
| Информационно-измерительный комплекс | 9955-184/01.000 | 1 | - |
| Блок обработки сигналов «БОС-ТЭМА-Д6» | - | 1 | - |
| Преобразователь ультразвуковой двухканальный «ТЭМА-Д2» | - | 3 | - |
| Комплект соединительных жгутов и кабелей | - | 1 компл. | - |
| Комплект ЗИП | |||
| Пластина защитная | - | 80 | Изделие с ограниченным ресурсом |
| Преобразователь ультразвуковой (датчик) «ТЭМА-Д2» | - | 1 | - |
| Документация | |||
| Система ультразвукового контроля толщины стенки стальных труб «УРАН-3000С». Паспорт | 9955-184 ПС | 1 | - |
| Система ультразвукового контроля толщины стенки стальных труб «УРАН-3000С». Руководство по эксплуатации | 9955-184 РЭ | 1 | - |
| Система ультразвукового контроля толщины стенки стальных труб «УРАН-3000С» Рабочая инструкция оператора | 9955-184 ДРИ | 1 | - |
| Установка контроля толщины стенки трубы. Руководство по эксплуатации | 9980-193 РЭ | 1 | - |
| Установка контроля толщины стенки трубы. Регламент технического обслуживания | 9980-193 ДРТО | 1 | - |
| Методика поверки | МП 77-261-2014 | ||
осуществляется по документу МП 77-261-2014 «ГСИ. Система ультразвукового контроля толщины стенки стальных труб «УРАН-3000С». Методика поверки», утвержденному ФГУП «УНИИМ» 06 декабря 2016 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.756-2014 - комплект образцовых ультразвуковых мер толщины КМТ176М-1, регистрационный номер в Федеральном информационном фонде № 6578-78;
- толщиномер ультразвуковой T-GAGE IV, диапазон измерений от 3,0 до 100,0 мм, абсолютная погрешность ± (0,03 + 0,0005 Н) мм, где Н - измеренное значение толщины, мм, регистрационный номер в Федеральном информационном фонде № 24688-08;
- рулетка измерительная металлическая со шкалой номинальной длины 20 м, 3 класс точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.756-2014 ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах.
ГОСТ Р ИСО 10893-12-2014 Трубы стальные бесшовные и сварные. Часть 12. Ультразвуковой метод автоматизированного контроля толщины стенки по всей окружности.
Техническая документация ООО «Научно-технический центр неразрушающего контроля «УРАН», Екатеринбург.
