| Номер в госреестре | 70122-18 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | TINIUS OLSEN серии IT |
| Изготовитель | "Tinius Olsen Testing Machine Co., Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые TINIUS OLSEN серии IT (далее - копры) предназначены для измерения энергии разрушения образцов при проведении механических испытаний на двухопорный изгиб, консольный изгиб, ударное растяжение и для определения ударной вязкости.
Принцип действия копра основан на измерении потери энергии колебательной системы в процессе ее взаимодействия с испытуемым образцом. В результате такого взаимодействия образец ломается или деформируется, частично поглощая энергию системы. Величина потерянной системой энергии равна или пропорциональна энергии поглощенной образцом и является одной их прочностных характеристик испытуемого материала.

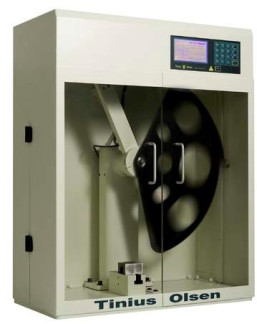

Конструктивно копер состоит из рамы, маятника с ударным элементом, подвешенного на осевом шарнире с одной степенью свободы, закреплённого на рычаге, который соединён с рамой, системы упора образца именуемой наковальней и системы управления. Элементы конструкции обеспечивают прочность и устойчивость всей системы, минимизируя возможные сторонние потери энергии колебания.
Элементами, позволяющими определять величины запасенной энергии и энергии перешедшей в образец являются высокоточный угловой датчик текущего положения маятника и системы электронного расчета энергии на основании известного значения веса, длины и измеренного в ходе испытания положения маятника.
Управление системой выполняется посредством электронного блока, включающего функции взаимодействия с оператором, систему электронного расчета и базу данных рабочих констант. Вывод данных на внешние устройства осуществляется через порт RS 232.
Копры выпускаются в восьми модификациях: IT503, IT504, IT406, IT542, IT406E, П'542Е, ПЧ06М, Н542М. Модели копров отличаются модификациями дисплеев, весом маятников с возможностью установки дополнительных грузов, определяющих различную номинальную энергию удара и наличием или отсутствием защитного кожуха с системой автоматического контроля закрытия дверей.
Модификации IT503 и IT503 имеют фиксируемый рычаг для измерения высоты сброса маятника. Модификация IT503 оснащена защитным кожухом.
В модификациях IT406 и IT542 взвод маятника осуществляется вручную оператором. Модификации ПЧ06М и Н542М имеют моторизированный подъём маятника с возможностью установки различного угла сброса маятника, систему пневматического спуска маятника и электротормоз. Модификации ПЧ06Е и П,542Е отличаются от модификаций ПЧ06М и П'542М наличием защитного кожуха с системой блокировки спуска маятника при открытых дверях.
Пломбирование копров маятниковых TINIUS OLSEN серии IT не предусмотрено.
Копры маятниковые TINIUS OLSEN серии IT содержат встроенное программное обеспечение, которое позволяет выполнять следующие задачи:
- Управлять процессом испытаний.
- Выводить результаты испытаний.
- Сохранять и извлекать результаты из архива.
| Таблица 1 - Идентификационные данные программного обеспечения | ||
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Model 505 Model 503 Model 104 Impact Display Impact Display Impact Display | ImpactMMI.exe |
| Номер версии ПО | Version 1.03 и выше | 1.0.2.0 и выше |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные (Название ПО) | Tinius Olsen | |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Основные метрологические и технические характеристики копров маятниковых TINIUS OLSEN серии IT приведены в таблицах 2 и 3.
| Модификация | IT503 / IT504 | |||||||||||||||
| Номинальное значение потенциальной энергии, Дж: - без дополнительных грузов; - с дополнительными грузами. | 0,50 | 2,00 | 2,75 | 2,82 | 4,00 | 5,00 | 5,50 | 5,65 | 7,50 | 11,00 | 11,30 | 15,00 | 22,00 | 22,60 | 25,00 | 50,00 |
| Маркировка груза | - | - | 2017 | 2022 | 2017 | 2017 | 2023 | 2018 | 2018 | 2024 | 2019 | 2019 | 2025 | 2135+ 2136 | ||
| Высота подъёма маятника, мм | 609,6 | 431,8 | 590,0 | 609,6 | 431,8 | 431,8 | 590,0 | 609,6 | 609,6 | 590,0 | 609,6 | 609,6 | 590,0 | 609,6 | 609,6 | 609,6 |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 1,0 | 0,5 | ||||||||||||||
| Модификация | IT503 / IT504 | |||||||||||||||
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±0,0050 | ±0,0200 | ±0,0275 | ±0,0282 | ±0,0400 | ±0,0500 | ±0,0550 | ±0,0565 | ±0,0750 | ±0,1100 | ±0,0113 | ±0,1500 | ±0,2200 | ±0,2260 | ±0,2500 | ±0,5000 |
| Скорость движения маятника в момент удара, м/с | 3,46 | 2,91 | 3,41 | 3,46 | 2,91 | 2,91 | 3,41 | 3,64 | 3,46 | 3,41 | 3,46 | 3,57 | 3,41 | 3,46 | 3,57 | 3,57 |
| Условия эксплуатации - температура, °С - относительная влажность, не более, % | от +5 до +40 80 | |||||||||||||||
| Напряжение питания, В | 230±10% | |||||||||||||||
| Частота напряжения питания, Гц | 50/60 | |||||||||||||||
| Г абаритные размеры, (ДхШхВ), не более, мм - для IT503 - для IT504 | 750х390х910 750х390х840 | |||||||||||||||
| Масса, не более, кг - для IT503 - для IT504 | 125 90 | |||||||||||||||
Таблица 3 - Основные метрологические и технические характеристики копров маятниковых TINIUS OLSEN серии IT, модификаций IT406, ГГ406Е, ГГ406М, IT542, IT542Е и ГГ542М_
| Модификация | IT406 / IT406E / ПЧ06М | IT542 / IT542E / П,542М |
| Максимальное значение потенциальной энергии, Дж | 406,9 | 542,5 |
| Минимальное значение потенциальной энергии, Дж | 0,9 | 1,2 |
| Максимальный угол взвода маятника, ...° | 133,9 | |
| Минимальный угол взвода маятника, . ° | 5 | |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, % - от 0,9 до 1,2 Дж включ. - св. 1,2 до 542,5 Дж | 1,0 0,5 | |
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±1% от накопленной энергии маятника* | |
| Максимальная скорость движения маятника в момент удара, м/с | 5,47 | |
| Минимальная скорость движения маятника в момент удара, м/с | 0,26 | |
| Условия эксплуатации - температура, °С - относительная влажность, не более, % | от +5 до +40 80 | |
| Напряжение питания, В | 230±10% | |
| Частота напряжения питания, Гц | 50/60 | |
| Г абаритные размеры, (ДхШхВ), не более, мм | 2290x870x1910 | |
| Масса, не более, кг - для IT406, IT406E, ПЧ06М - для IT542, IT542E, П,542М | 650 700 | |
* - в зависимости от угла сброса маятника.
наносится типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт |
| Копёр маятниковый в сборе | 1 |
| Программное обеспечение (комплект) | 1 |
| Персональный компьютер | по запросу |
| Руководство по эксплуатации | 1 |
| Методика поверки МП ТИнТ 199-2016 | 1 |
| Вспомогательные принадлежности | по запросу |
осуществляется по документу МП ТИнТ 199-2016 «Копры маятниковые TINIUS OLSEN серии IT. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
- Динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,45 %;
- Квадрант оптический КО-60, (рег. №26905-15);
- Секундомер электронный «Интеграл С-01» (рег №44154-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Tinius Olsen Testing Machine Co., Inc», США.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
