| Номер в госреестре | 70125-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

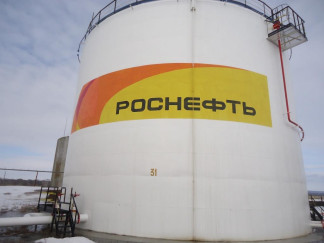

Резервуары стальные вертикальные РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000, представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение резервуаров |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 2 | АО “Самаранефтегаз” Самарская область, БКНС Мочалеевская |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 1 | АО “Самаранефтегаз” Самарская область, УПСВ Дзержинская |
| 6 7 | АО “Самаранефтегаз” Самарская область, УПСВ Г орбатовская |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 1 | АО “Самаранефтегаз” Самарская область, ВНС Бариновская |
| 4 | АО “Самаранефтегаз” Самарская область, УПСВ Козловская |
| Резервуары стальные вертикальные цилиндрические РВС-4000 | |
| 24 | АО “Самаранефтегаз” Самарская область, НСП Отрадный УКПН-2 |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 31 | АО “Самаранефтегаз” Самарская область, НСП Отрадный УКПН-1 |
| 33 34 | АО “Самаранефтегаз” Самарская область, КНС-10 Дмитриевская |
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Заводской номер резервуара | Наименование характеристики | ||||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Г еометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |||||
| 2 | 1000 | ±0,20 | 901,536 | 12758 | 10500 |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |||||
| 6 | 2000 | ±0,20 | 1903,244 | 12400 | 10500 |
| 1 | ±0,20 | 1904,999 | 12355 | ||
| 7 | ±0,20 | 1895,483 | 12478 | ||
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |||||
| 1 | 3000 | ±0,15 | 2971,272 | 12705 | 10500 |
| 4 | ±0,15 | 2817,697 | 12300 | ||
| Резервуары стальные вертикальные цилиндрические РВС-4000 | |||||
| 24 | 4000 | ±0,10 | 3603,424 | 12210 | 10500 |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |||||
| 31 | 5000 | ±0,10 | 4564,296 | 15251 | 13500 |
| 33 | ±0,10 | 4617,171 | 15514 | ||
| 34 | ±0,10 | 4288,747 | 12410 | 10500 | |
| Заводской номер резервуара | Наименование характеристики | |||||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °C | Температура хранимой жидкости, °C | Масса резервуара, кг | Средний срок службы, лет | |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | ||||||
| 2 | 12000 | 10464 | от -40 до +50 | от -40 до +50 | 34665 | 30 |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | ||||||
| 6 | 12000 | 15208 | от -40 до +50 | от -40 до +50 | 58935 | 30 |
| 1 | 12000 | 15217 | ||||
| 7 | 12010 | 15182 | ||||
| Резервуары стальные вертикальные цилиндрические РВС-3000 | ||||||
| 1 | 11980 | 19010 | от -40 до +50 | от -40 до +50 | 80305 | 30 |
| 4 | 11960 | 18962 | 80305 | |||
| Резервуары стальные вертикальные цилиндрические РВС-4000 | ||||||
| 24 | 11900 | 20945 | от -40 до +50 | от -40 до +50 | 108344 | 30 |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | ||||||
| 31 | 14752 | 20771 | от -40 до +50 | от -40 до +50 | 108432 | 30 |
| 33 | 14740 | 20885 | 106700 | |||
| 34 | 11930 | 22843 | 108450 | |||
наносится на титульный лист паспорта резервуара методом печати.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС 1000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 шт. | |
| Резервуар стальной вертикальный цилиндрический | РВС 2000 | 3 экз. |
| Паспорт | 3 шт. | |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС 3000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 шт. | |
| Резервуар стальной вертикальный цилиндрический | РВС 4000 | 1 экз. |
| Паспорт | 1 шт. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС 5000 | 3 экз. |
| Паспорт | 3 шт. | |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная 2-го класса точности Р30У2К, регистрационный № 46391-11. Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, регистрационный № 46391-11. Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
