| Номер в госреестре | 70126-18 |
| Наименование СИ | Измерители перемещений (деформаций) контактные |
| Обозначение типа СИ | серии 3542 |
| Изготовитель | "Tinius Olsen Testing Machine Company", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) контактные 3542 (далее измерители) предназначены для измерения перемещений и деформаций образцов различных материалов при испытаниях на растяжение или сжатие.

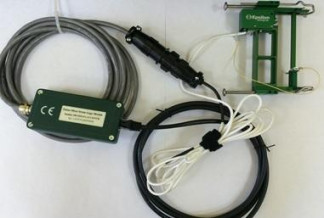

Конструктивно измерители перемещений (деформаций) контактные 3542 состоят из первичного преобразователя, оснащенного фиксирующими элементами для крепления его на образце во время испытания, микропроцессорного модуля АЦП и вторичного измерительного прибора с цифровой шкалой отображающего результаты измерения и соединительного кабеля.
Принцип действия измерителей перемещений (деформаций) контактных 3542 основан на преобразовании перемещения измерительных рычагов измерителя в процессе нагружения испытываемого образца, в деформацию упругого элемента первичного преобразователя. При этом деформация упругого элемента преобразуется тензорезисторами, соединенными по мостовой схеме, в электрический сигнал, пропорциональный перемещению измерительных рычагов измерителя. Полученный сигнал обрабатывается, и результаты измерений перемещения выводятся на экран вторичного измерительного прибора.
Измерители перемещений (деформаций) контактные 3542 выпускаются в 54 модификациях (см. табл. 2. Модификации измерителей отличаются базовой длиной, диапазоном измерений и диапазоном температуры эксплуатации.
Программное обеспечение предназначено для обработки данных поступающих от измерителя перемещений и индикации результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Horizon | TOVMC |
| Номер версии ПО | V.10.2.2.0 и выше | V.1.0.2.4 и выше |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Метрологические характеристики измерителей приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Модификация измерителей | Базовая длина, мм | Разрешение, мм | Диапазон измерения, мм | Пределы допускаемой приведенной к диапазону измерений перемещения погрешности, % |
| 3542-10M-005-ST | 10 | 0,001 | от -0,50 до + 0,50 | ±0,5 |
| 3542-10M-010-ST | 0,001 | от -1,00 до +1,00 | ±0,5 | |
| 3542-10M-020-ST | 0,001 | от -1,00 до +2,00 | ±0,5 | |
| 3542-10M-025-ST | 0,001 | от -1,00 до +2,50 | ±0,5 | |
| 3542-10M-050-ST | 0,001 | от -1,00 до +5,00 | ±0,5 | |
| 3542-10M-100-ST | 0,001 | от -1,00 до +10,00 | ±0,5 | |
| 3542-25M-005-ST | 25 | 0,001 | от -1,25 до +1,25 | ±0,5 |
| 3542-25M-010-ST | 0,001 | от -2,50 до +2,50 | ±0,5 | |
| 3542-25M-020-ST | 0,001 | от -2,50 до +5,00 | ±0,5 | |
| 3542-25M-025-ST | 0,001 | от -2,50 до +6,25 | ±0,5 | |
| 3542-25M-050-ST | 0,001 | от -2,50 до +12,50 | ±0,5 | |
| 3542-25M-100-ST | 0,001 | от -2,50 до +25,00 | ±0,5 | |
| 3542-50M-005-ST | 50 | 0,001 | от -2,50 до +2,50 | ±0,5 |
| 3542-50M-010-ST | 0,001 | от -5,00 до +5,00 | ±0,5 | |
| 3542-50M-020-ST | 0,001 | от -5,00 до +10,00 | ±0,5 | |
| 3542-50M-025-ST | 50 | 0,001 | от -5,00 до +12,50 | ±0,5 |
| 3542-50M-050-ST | 0,001 | от -5,00 до +25,00 | ±0,5 | |
| 3542-50M-100-ST | 0,001 | от -5,00 до +50,00 | ±0,5 | |
| 3542L-100M-005-ST | 100 | 0,001 | от -5,00 до +5,00 | ±0,5 |
| 3542L-100M-010-ST | 0,001 | от -10,00 до +10,00 | ±0,5 | |
| 3542L-100M-020-ST | 0,001 | от -10,00 до +12,50 | ±0,5 | |
| 3542L-100M-025-ST | 0,001 | от -10, до +25, | ±0,5 | |
| 3542L-100M-050-ST | 0,001 | от -10,00 до +50,00 | ±0,5 | |
| 3542L-100M-100-ST | 0,001 | от -10,00 до +100,00 | ±0,5 | |
| 3542-10M-005-HT1 | 10 | 0,001 | от -0,50 до +0,50 | ±0,5 |
| 3542- 10M-010-HT1 | 0,001 | от -1,00 до +1,00 | ±0,5 | |
| 3542- 10M-020-HT1 | 0,001 | от -1,00 до +2,00 | ±0,5 | |
| 3542-10M-025-HT1 | 0,001 | от -1,00 до +2,50 | ±0,5 | |
| 3 542-10M-050-HT1 | 0,001 | от -1,00 до +5,00 | ±0,5 | |
| 3542-10M- 100-HT1 | 0,001 | от -1,00 до +10,00 | ±0,5 | |
| 3542-25M-005-HT1 | 25 | 0,001 | от -1,25 до +1,25 | ±0,5 |
| 3542-25M-010-HT1 | 0,001 | от -2,50 до +2,50 | ±0,5 | |
| 3542-25M-020-HT1 | 0,001 | от -2,50 до +5,00 | ±0,5 | |
| 3542-25M-025-HT1 | 0,001 | от -2,50 до +6,25 | ±0,5 | |
| 3 542-25M-050-HT1 | 0,001 | от -2,50 до +12,50 | ±0,5 | |
| 3542-25M-100-HT1 | 0,001 | от -2,50 до +25,00 | ±0,5 | |
| 3542-50M-005-HT1 | 50 | 0,001 | от -2,50 до +2,50 | ±0,5 |
| 3542-50M-010-HT1 | 0,001 | от -5,00 до +5,00 | ±0,5 | |
| 3542-50M-020-HT1 | 0,001 | от -5,00 до +10,00 | ±0,5 | |
| 3542-50M-025-HT1 | 0,001 | от -5,00 до +12,50 | ±0,5 | |
| 3542-50M-050-HT1 | 0,001 | от -5,00 до +25,00 | ±0,5 | |
| 3542-50M- 100-HT1 | 0,001 | от -5,00 до +50,00 | ±0,5 | |
| 3542L-100M-005- HT1 | 100 | 0,001 | от -5,00 до +5,00 | ±0,5 |
| 3542L-100M-010-HT1 | 0,001 | от -10,00 до +10,00 | ±0,5 | |
| 3542L-100M-020-HT1 | 0,001 | от -10,00 до +12,50 | ±0,5 | |
| 3542L-100M-025- HT1 | 0,001 | от -10, до +25, | ±0,5 | |
| 3542L-100M-050- HT1 | 0,001 | от -10,00 до +50,00 | ±0,5 | |
| 3542L-100M-100-HT1 | 0,001 | от -10,00 до +100,00 | ±0,5 |
Таблица 3
| Г абаритные размеры мм, не более | |
| - Высота | 100 |
| - Ширина | 100 |
| - Г лубина | 30 |
| Рабочие условия эксплуатации | |
| Относительная влажность, % | от 50 до 80 |
| Температура окружающей среды,°С | от +15 до +25 |
| Давление, кПа | от 84 до 106 |
наносится на титульный лист эксплуатационной документации типографским способом или методом офсетной печати на табличку, прикрепляемую к корпусу модуля микропроцессорного АЦП измерителя перемещений (деформаций) контактного 3542.
Комплектность измерителей приведена в таблице 4.
| Наименование | Обозначение | Кол-во, шт. |
| Измеритель перемещений (деформаций) контактный 3542 | - | 1 |
| Модуль микропроцессорный АЦП | - | 1 |
| Запасные части и принадлежности | - | 1 (комплект) |
| Прибор измерительный вторичный цифровой / ПК | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП ТИнТ 211-2017 | 1 |
осуществляется по документу МП ТИнТ 211-2017 «Измерители перемещений (деформаций) контактные 3542. Методика поверки», утвержденному ООО «ТестИнТех» 09.06.2017 г. Основные средства поверки:
- калибратор ТС701-50-02-0,2. ГР 63161-16 диапазон измерения от 0 до 100 мм, допускаемая абсолютная основная погрешность ±0,2 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Tinius Olsen Testing Machine Company»
