Вибропреобразователи КД618 (далее - преобразователи) предназначены для измерений виброускорения и температуры поверхности твердых тел.
Вибропреобразователи КД618 представляют собой пьезоэлектрический акселерометр инерционного типа, принцип действия которого основан на прямом пьезоэлектрическом эффекте, с встроенным датчиком температуры. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на вибропреобразователь, т.е. выходное напряжение датчика пропорционально виброускорению. В качестве датчика температуры в преобразователях используется полупроводниковый резистор с положительным температурным коэффициентом (PTC), принцип действия которого основан на нелинейной зависимости сопротивления от температуры. Это сопротивление запитывается постоянным током от электронного источника тока и образует напряжение смещения датчика. Изменение этого сопротивления с изменением температуры приводит к пропорциональному изменению напряжения смещения. Значение температуры (t, °C) преобразователя рассчитывается по квадратичной зависимости выходного напряжения (U, мВ) от измеряемой температуры: t = k1-U2+k2-U+b,
где : k1=-2,528 °С/В2; k2=105,17 °С/В; b=-874,23 °С.

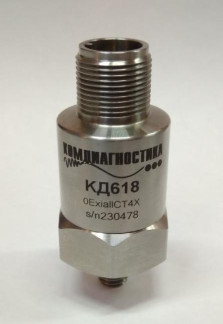

Преобразователи конструктивно выполнены в металлическом цилиндрическом корпусе с резьбовыми монтажными соединениями.
Вибропреобразователи КД618 является взрывозащищенным изделием и имеет маркировку «0ExiaIICT4 Х» по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (амплитудное значение), м/с | от 0,1 до 500 |
| Диапазон рабочих частот, Гц | от 2 до 10000 |
| Номинальный коэффициент преобразования на базовой частоте 45 Гц, мВ/(мс-2) | 10,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения , % | ±5 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне рабочих частот, дБ, не более | ±3 |
| Нелинейность амплитудной характеристики на базовой частоте 45 Гц, %, не более | ±1 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±5 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Напряжение смещения при температуре 20 °С, В | 12±0,1 |
| Диапазон измерений температуры, °С | от -40 до +120 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С: - в диапазоне от -40 до +80 °С включ. - в диапазоне св. +80 до +120 °С | ±4 ±5 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -55 до +125 |
| Масса, г, не более | 100 |
| Габаритные размеры (шестигранникхвысота), мм, не более | 25x58 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Кол-во |
| Вибропреобразователь КД618 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 204/3-22-2017 | 1 экз. |
осуществляется по документу МП 204/3-22-2017 «Вибропреобразователи КД618. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.10.2017 г.
Основные средства поверки:
- поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012;
- цифровой мультиметр Agilent 34411А (Регистрационный № 47717-11);
- термометр лабораторный электронный ЛТ-300 (Регистрационный № 45379-10);
- термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 110-1 до 2104 Гц.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
