| Номер в госреестре | 70130-18 |
| Наименование СИ | Системы мониторинга технического состояния |
| Обозначение типа СИ | SIPLUS CMS1200 SM 1281 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга технического состояния SIPLUS CMS1200 SM 1281 (далее системы) предназначены для измерений параметров вибрации (виброускорения и виброскорости).
Принцип действия системы основан на измерении и обработке сигналов, поступающих от первичных преобразователей.

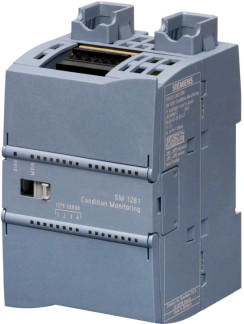

Система состоит из одного или нескольких измерительных модулей SM 1281 (далее модули SM 1281), которые могут закрепляться на DIN-рейке в горизонтальном или вертикальном положении, контроллера программируемого SIMATIC S7-1200 (регистрационный номер в Федеральном информационном фонде № 63339-16), который используется в качестве передающего устройства, и вибропреобразователей.
Модуль SM 1281 представляет собой контроллер, имеющий четыре виброизмерительных канала для подключения акселерометров или велосиметров, имеющих выход по напряжению, и акселерометров типа SIPLUS CMS2000 VIB-SENSOR S01, поставляемых по заказу, и один измерительный канал (цифровой вход) для регистрации скорости вращения. Модули позволяют измерять среднее квадратическое значение (СКЗ) виброускорения и виброскорости, осуществлять одинарное интегрирование, проводить спектральный анализ, осуществлять низкочастотный мониторинг, устанавливать границы предупреждения/тревоги, регистрировать скорость вращения, программировать коэффициенты преобразования подключаемых вибро-преобразователей (датчиков) и проводить диагностику состояния машин и механизмов в соответствии с ГОСТ ИСО 10816-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1». Модуль SM 1281 позволяет сохранять результаты в памяти системы и/или передавать на компьютер или другое принимающее устройство при помощи LAN-кабеля.
Питание модуля 1281 осуществляется напряжением силы постоянного тока 24 В.
Программное обеспечение (ПО) систем вибродиагностики и мониторинга состояния оборудования SIPLUS CMS служит для обработки и визуализации информации, которая поступает от первичных преобразователей, хранения данных и построения методик анализа.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- реализован механизм защиты ПО от несанкционированного доступа. Идентификационные данные ПО представлены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMS X-Tools Professional |
| Номер версии (идентификационный номер) ПО | v. 4 (не ниже) |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон входного амплитудного значения напряжения, В | от -3 до +3 |
| Диапазон измерений амплитудного значения виброускорения для аналогового канала и для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, м/с2 | от 0,01 до 256 |
| Диапазон измерений амплитудного значения виброскорости для аналогового канала, мм/с | от 0,01 до 256 |
| Диапазон рабочих частот по каналу измерений виброускорения, Гц | от 2 до 10000 |
| Диапазон рабочих частот по каналу измерений виброскорости, Гц | от 2 до 1000 |
| Пределы основной относительной погрешности измерений амплитудного значения виброускорения на базовой частоте 160 Гц для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, % | ±10 |
| Пределы основной относительной погрешности измерений амплитудных значений виброускорения и виброскорости для аналогового канала на базовой частоте 160 Гц, % | ±1,0 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 160 Гц для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, %, не более | ±20 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения и виброскорости относительно базовой частоты 160 Гц для аналогового канала, %, не более | ±3 |
| Пределы дополнительной относительной погрешности измерений виброускорения для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01 в диапазоне рабочих температур, % | ±20 |
| Пределы допускаемой дополнительной относительной погрешности измерений виброускорения и виброскорости для аналогового канала от изменения температуры окружающей среды в диапазоне рабочих температур, %/ °С | ±0,05 |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: температура окружающей среды, °С: для горизонтального крепления для вертикального крепления | от -20 до +55 от -20 до +45 |
| Габаритные размеры, мм, не более: - модуль SM 1281 (длинахвысотах ширина) - акселерометр SIPLUS CMS2000 VIB-SENSOR S01 (диаметр х высота) | 70х122х75 21х52 |
| Масса, г, не более: - модуль SM 1281 - акселерометр SIPLUS CMS2000 VIB-SENSOR S01 | 260 97 |
наносится на корпус модуля SM 1281 методом наклейки и на титульный лист руководства по эксплуатации на систему мониторинга технического состояния SIPLUS CMS1200 SM 1281 методом наклейки или печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Система мониторинга технического состояния | SIPLUS CMS1200 SM 1281 | 1 шт. |
| Акселерометр | SIPLUS CMS2000 VIB-SENSOR S01 | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 204/3-19-2017 | 1 экз. |
осуществляется по документу МП 204/3-19-2017 «Системы мониторинга технического состояния SIPLUS CMS1200 SM 1281». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.09.2017 г.
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ 8.800-2012, генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и/или в паспорте.
приведены в эксплуатационном документе.
ГОСТ ИСО 10816-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1».
Техническая документация фирмы «Siemens AG», Германия.
