| Номер в госреестре | 70136-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

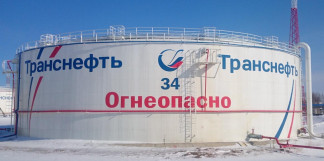

Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Центральная Сибирь» (АО «Транснефть - Центральная Сибирь»).
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 1 | Районное нефтепроводное управление «Стрежевой» нефтеперекачивающая станция «Раскино» (РНУ «Стрежевой» НПС «Раскино»), Томская обл., Александровский район |
| 34 | Районное нефтепроводное управление «Стрежевой» нефтеперекачивающая станция «Александровская» (РНУ Стрежевой» НПС «Александровская»), Томская область, Александровский район, Александровское сельское поселение |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 19, 22, 25, 32 | Районное нефтепроводное управление «Стрежевой» нефтеперекачивающая станция «Александровская» (РНУ Стрежевой» НПС «Александровская»), Томская область, Александровский район, Александровское сельское поселение |
отсутствует.
Таблица 2
| Наименование характеристики | Значение | |
| РВС-20000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 | |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -53 до +35 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 4 шт. |
| Паспорт | 4 экз. |
| Г радуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Geobox РК 2-50 (регистрационный номер 36016-07), предел измерений 50 м;
- рулетка измерительная металлическая Р20У3Г (регистрационный номер 15860-12);
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер 29631-05);
- толщиномер ультразвуковой СКАТ-4000 (регистрационный номер 17969-98);
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- штангенциркуль с отсчетом по нониусу ШЦ-П-250-0,05 (регистрационный номер 33746-07);
- термоанемометры ТТМ-2-01 (регистрационный номер 44377-10), диапазон измерений скорости воздушного потока от 0,1 до 30 м/с, диапазон индикации температуры от минус 40 до плюс 60оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР .1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация ПАО «Транснефть».
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
