| Номер в госреестре | 70141-18 |
| Наименование СИ | Комплекс программно-технических средств мониторинга ГТС Новосибирской ГЭС |
| Изготовитель | ООО НПП "ГЕОС", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технических средств мониторинга ГТС Новосибирской ГЭС (далее по тексту - комплекс) предназначен для измерений силы постоянного тока и преобразований её в значение давления, а на основе выполненных измерений также осуществления функций: сбора данных, обработки, отображения, хранения информации и сигнализации в случае нештатных ситуаций.
Принцип действия комплекса основан на измерениях внешних физических величин давления с помощью первичных измерительных преобразователей (далее - ПИП) (рег. № 56797-14) с их последующей передачей и обработкой в модулях аналого-цифровых преобразователей (далее - АЦП). После обработки сигналы из АЦП передаются по цифровому каналу на центральный пульт, с последующим вычислением физической величины по индивидуальным функциям преобразования измерительного канала (далее - ИК). Измеренные значения физических величин давления для каждого ИК отображаются на мониторе центрального пульта управления комплекса.
ИК комплекса имеют структуру: ПИП с выходным сигналом постоянного тока стандартного диапазона (4 - 20) мА (токовый шлейф), модуль АЦП - с входным сигналом постоянного тока стандартного диапазона (4 - 20) мА, асинхронный двухпортовый сервер, центральный пульт.
Конструктивно комплекс состоит из: ПИП, модулей АЦП, интеграционных шкафов, ретрансляционного шкафа, центрального пульта, связующего компонента комплекса: проводных линий связи RS-485, выделенных линий Ethernet.

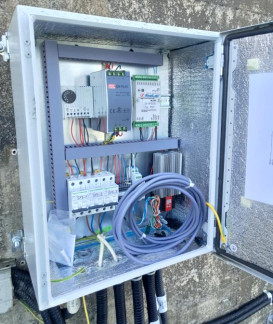

В состав интеграционных шкафов входят: модули АЦП, источники питания, автоматические двухполюсные выключатели; теплонагреватели и терморегуляторы, линии связи. Центральный пульт состоит из напольной стойки, в которой расположены: сервер промышленного исполнения, один асинхронный двухпортовый сервер, KVM панель: ЖК-монитор, клавиатура, манипулятор типа «touchpad».
Для работы с комплексом применяется программное обеспечение (далее - ПО) «Сервис сбора данных с первичных преобразователей (DASPC)», которое позволяет управлять функциональными возможностями комплекса, визуализировать полученные данные и результаты их обработки.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «высокий».
Идентификационные данные ПО «Сервис сбора данных с первичных преобразователей (DASPC)» представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Сервис сбора данных с первичных преобразователей (DASPC) |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.1.1 |
| Цифровой идентификатор ПО | FC76B062 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока (в диапазоне измерений давления ПИП, от 0 до +1 бар), мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока (в диапазоне измерений давления ПИП, от 0 до +1 бар), % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов давления | 26 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | ГЧ + 10 % 220 -10 % |
| - частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность, %, не более | 95 |
| Габаритные размеры, мм, не более: - интеграционного шкафа | |
| - высота | 500 |
| - ширина | 400 |
| - длина | 210 |
| - центрального пульта | |
| - высота | 800 |
| - ширина | 800 |
| - длина | 2055 |
| Масса, кг, не более: | |
| - интеграционных шкафов | 20 |
| - центрального пульта | 200 |
наносится на корпус напольной стойки центрального пульта в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технических средств мониторинга ГТС Новосибирской ГЭС | - | 1 шт. |
| Программное обеспечение «Сервис сбора данных с первичных преобразователей (DASPC)» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 52-17 | 1 экз. |
осуществляется по документу МП АПМ 52-17 «Комплекс программно-технических средств мониторинга ГТС Новосибирской ГЭС. Методика поверки», утверждённому ООО «Автопрогресс-М» «18» октября 2017 г.
Основные средства поверки:
- калибратор токовой петли Fluke 707 (рег. № 29194-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация ООО НПП «ГЕОС», Россия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
