| Номер в госреестре | 70143-18 |
| Наименование СИ | Антенны магнитные активные |
| Обозначение типа СИ | "АМА-30" |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ фирма "НЕЛК"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны магнитные активные «АМА-30» (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитной составляющей электромагнитного поля.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Усилитель согласовывает импеданс антенн с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенн.

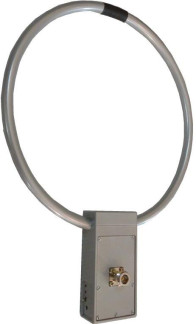

Конструктивно антенна представляет собой экранированную рамку с корпусом, внутри которого расположен усилитель с блоком питания и выходным ВЧ соединителем. На корпусе антенн имеется отверстие с резьбой, позволяющее закреплять антенны на мачте.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Диапазон изменений коэффициента калибровки, дБ(м-1) | от 15 до 65 |
| Пределы допускаемой погрешности измерений коэффициента калибровки, дБ | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 345х255х30 |
| Масса, кг, не более | 0,45 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от +5 до +40 90 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Антенна магнитная активная | АМА-30 ЛИБЮ.464631.001 | 1 |
| Зарядное устройство | 1 | |
| Кабель 2.5 м | BNC-N | 1 |
| Переходник | N(F)-SMA(M) | 1 |
| Переходник | BNC(M)-N(F) | 1 |
| Эксплуатационная упаковка | ЛИБЮ.323229.028 | 1 |
| Паспорт | ЛИБЮ.464631.001ПС | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 70143-18 «Инструкция. Антенны магнитные активные «АМА-30». Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.03.2017 г. Основное средство поверки:
- установка измерительная К2П-70 (рег. № .26236-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антеннам магнитным активным «АМА-30»
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
| Зарегистрировано поверок | 345 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
