| Номер в госреестре | 70146-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-7500, РВСП-7500, РВСПА-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-7500, РВСП-7500 и РВСПА-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-7500, РВСП-7500 и РВСПА-20000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуар со стационарной крышей с понтоном из алюминиевого сплава РВСПА). Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-7500, РВСП-7500 и РВСПА-20000 находятся в резервуарных парках Акционерного общества «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»), номера резервуаров и их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождение, адрес |
| Резервуар вертикальный стальной цилиндрический РВС-7500 | |
| 33 | Володарское районное нефтепродуктопроводное управление, линейная производственно - диспетчерская станция «Володарская» (Володарское РНПУ ЛПДС «Володарская»), Московская область, Раменский район с. Константиново |
| Резервуары вертикальные стальные цилиндрические РВСП-7500 | |
| 5, 6, 7, 8, 28, 29, 31 | Володарское районное нефтепродуктопроводное управление, линейная производственно - диспетчерская станция «Володарская» (Володарское РНПУ ЛПДС «Володарская»), Московская область, Раменский район с. Константиново |
| Резервуары вертикальные стальные цилиндрические РВСПА-20000 | |
| 26, 27 | Г орьковское районное нефтепроводное управление, линейная производственно - диспетчерская станция «Староликеево» (Г орьковское РНУ ЛПДС «Староликеево»), Нижегородская область, г. Кстово, промзона |

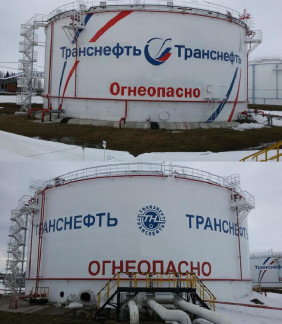

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСПА-20000
Пломбирование резервуаров вертикальных стальных РВС-7500, РВСП-7500 и РВСПА-20000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значения | ||
| РВС-7500 | РВСП-7500 | РВСПА- 20000 | |
| Номинальная вместимость, м3 | 7500 | 20000 | |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значения |
| РВСПА-РВС-7500 РВСП-7500 20000 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 4
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС-7500 | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
| 4 Резервуар вертикальный стальной цилиндрический РВСП-7500 | 7 |
| 5 Паспорт | 7 |
| 6 Г радуировочная таблица | 7 |
| 7 Резервуар вертикальный стальной цилиндрический РВСПА-20000 | 2 |
| 8 Паспорт | 2 |
| 9 Г радуировочная таблица | 2 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений 51740-12;
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер в Федеральном информационном фонде средств измерений 55464-13;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200 °С, регистрационный номер в Федеральном информационном фонде средств измерений 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения (0,8 - 30,0) мм, регистрационный номер в Федеральном информационном фонде средств измерений 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Техническая документация ПАО «Транснефть»
