| Номер в госреестре | 70148-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-3000, РВСП-20000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-3000, РВСП-20000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВСП-3000, РВСП-20000 основан на измерение объема нефти и нефтепродуктов в собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем зависимости от уровня его наполнения.

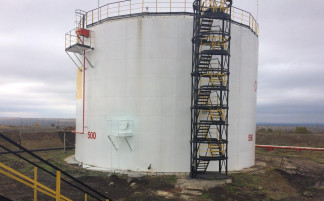

Резервуары стальные вертикальные РВСп-3000, РВСП-20000, представляют. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВСП-3000 с заводским номером 500, РВСП-20000 с заводскими номерами 502, 503, 508, 509 расположены на территории Акционерного общества «Сызранский нефтеперерабатывающий завод» (АО «Сызранский НПЗ»).
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-3000, РВСП-20000 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Заводской номер резервуара | Наименование характеристики | ||||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Геометрическая вместимость, м3 | Базовая высота резервуара, мм | Высота наполнения, мм | |
| Резервуары стальные вертикальные цилиндрические РВСП-3000 | |||||
| 500 | 3000 | ±0,2 | 3275,475 | 13097 | 11600 |
| Резервуары стальные вертикальные цилиндрические РВСП-20000 | |||||
| 502 | 20000 | ±0,1 | 21297,077 | 18665 | 17000 |
| 503 | 21589,259 | 19580 | 17250 | ||
| 508 | 21741,291 | 19293 | 17380 | ||
| 509 | 21633,897 | 19094 | 17300 | ||
Таблица 2 - Основные технические характеристики
| Заводской номер резервуара | Наименование характеристики | ||||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °C | Температура хранимой жидкости, °C | Средний срок службы, лет | |
| Резервуары стальные ве | ртикальные цилиндрические РВСП-3000 | ||||
| 500 | 11935 | 18969 | от -40 до +50 | от -40 до +50 | 30 |
| Резервуары стальные вертикальные цилиндрические РВСП-20000 | |||||
| 502 | 17930 | 40037 | от -40 до +50 | от -40 до +50 | 30 |
| 503 | 17850 | 39937 | |||
| 508 | 17880 | 39916 | |||
| 509 | 17880 | 39917 | |||
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-3000 | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВСП-20000 | 4 шт. |
| Паспорт | 4 экз. | |
| Градуировочная таблица | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная 2-го класса точности по Р20У2К, регистрационный № 51171-12. Рулетка измерительная с грузом 2-го класса точности Р20Н2Г, регистрационный № 60606-15.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая по, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 57709-14.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Техническая документация АО «СРЗ»
