| Номер в госреестре | 70155-18 |
| Наименование СИ | Модули весовые дискретного действия для многокомпонентного дозирования |
| Обозначение типа СИ | ММД |
| Изготовитель | Открытое акционерное общество «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули весовые дискретного действия для многокомпонентного дозирования ММД (далее - модули) предназначены для весового автоматического дискретного многокомпонентного дозирования сыпучих веществ и материалов.
Принцип действия модулей основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) производства фирмы «Siemens» в системе управления.
Конструктивно модули состоят из расходных бункеров, соединенных с автоматическими питателями, взвешивающего узла и системы управления.
Система управления состоит из:
- устройства управления питателем;
- устройства задания массы дозы;
- устройства, прерывающего подачу.
Модули осуществляют дозирование витаминов, микрокомпонентов комбикормов, премиксов и других сыпучих пищевых продуктов с объемной массой от 0,25 до 1,8 т/м , с размерами частиц и (или) гранул от 0,005 до 5 мм и влажностью не более 15 %.

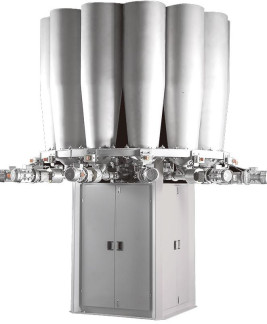

Модули выпускаются в модификациях (ММД 30, ММД 50, ММД 100, ММД 10/100, ММД 300), отличающихся метрологическими характеристиками, количеством расходных бункеров и конструктивным исполнением (линейная или круговая конструкция), габаритными размерами и массой.
Число и расположение расходных бункеров определяется заказом, число бункеров составляет от 6 до 16. Модули оснащены автоматическим устройством установки нуля.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов модуля и передача информации об ошибках и аварийных ситуациях;
- управление работой автоматических питателей и взвешивающего узла;
- контроль нижнего уровня дозируемого материала в бункерах.
Модули работают под управлением программной среды автоматизированной системы управления технологическим процессом. Обработку сигналов с тензодатчиков и управление процессом дозирования обеспечивает программное обеспечение (далее - ПО), загружаемое, посредством прямого доступа к памяти АЦП.
Идентификационное наименование ПО и номер версии отображается на мониторе панели оператора. Основные функции ПО: обработка сигнала весоизмерительного датчика и передача данных на периферийные устройства для управления процессом дозирования.
Метрологически значимая часть ПО модулей в виде скомпилированного бинарного файла при производстве и защищена от доступа и изменения пломбами.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MMD 2 0 |
| Номер версии ПО | не ниже 3.70.K5540 |
| Цифровой идентификатор ПО | - |
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики для модификации | ||||
| ММД 30 | ММД 50 | ММД 100 | ММД 10/100 | ММД 300 | |
| Цена деления шкалы (d), кг | 0,005 | 0,02 | 0,05 | 0,002/0,05 | 0,2 |
| Номинальная минимальная доза (Minfill), кг | 0,335 | 2,660 | 6,650 | 0,044 | 40 |
| Наибольший предел (Max), кг | 30 | 50 | 100 | 10/100 | 300 |
| Наименьший предел (Мт), кг | 0,1 | 0,4 | 5,0 | 0,1/5,0 | 10 |
| Максимально допустимое отклонение каждой дозы от среднего, при первичной поверке (при эксплуатации), для массы дозы от Minfill до 50 г включ. св. 50 г до 100 г включ. св. 100 г до 200 г включ. св. 200 г до 300 г включ. св. 300 г до 500 г включ. св. 500 г до 1000 г включ. св. 1000 г до 10000 г включ. св. 10000 г до 15000 г включ. св. 15000 г до Max включ. | ±3,6 % (±4,5 %) ±1,8 г (±2,75 г) ±1,8 % (±2,75 %) ±3,6 г (±4,5 г) ±1,2 % (±1,5 %) ±6 г (±7,5 г) ±0,6 % (±0,75 %) ±60 г (±75 г) ±0,4 % (±0,5 %) | ||||
| Максимально допускаемая погрешность заданного значения, для массы дозы от Minfill до 50 г включ. св. 50 г до 100 г включ. св. 100 г до 200 г включ. св. 200 г до 300 г включ. св. 300 г до 500 г включ. св.500 г до 1000 г включ. св. 1000 г до 10000 г включ. св.10000 г до 15000 г включ. св. 15000 г до Max включ. | ±1,125 % ±0,6875 г ±0,6875 % ±1,125 г ±0,375 % ±1,875 г ±0,1875 % ±18,75 г ±0,125 % | ||||
| Диапазон компенсации массы тары | от 0 до Мах | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 |
| - частота, Гц | 50 ± 1 |
| Потребляемая мощность, В А, не более | 4,4 |
| Габаритные размеры, мм, не более | |
| - длина | 5000 |
| - ширина | 3700 |
| - высота | 5600 |
| Масса, кг, не более | 4600 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность (при 25 °С), %, не более | 80 |
| Полный срок службы, лет | 10 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на маркировочной табличке, закрепляемой на корпусе модуля.
Таблица 4 - Комплектность
| Наименование | Количество |
| Модули весовые дискретного действия для многокомпонентного дозирования ММД | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 134-241-2017 | 1 экз. |
осуществляется по документу МП 134-241-2017 «ГСИ. Модули весовые дискретного действия для многокомпонентного дозирования ММД. Методика поверки», утвержденному ФГУП «УНИИМ» «02» ноября 2017 г.
Основные средства поверки: рабочие эталоны 3-го разряда по ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 28.93.13-003-14497576-2017 (идентичны ТУ 5144-003-26424460-2000) Модули весовые дискретного действия для многокомпонентного дозирования. Технические условия
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
