| Номер в госреестре | 70157-18 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | AUTROL модели ATT2100 |
| Изготовитель | "Duon System Co., Ltd", Республика Корея |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры AUTROL модели ATT2100 (далее по тексту - датчики) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред.
Принцип действия основан на измерении и преобразовании измерительным преобразователем сигнала от первичного термопреобразователя (сенсора) в унифицированный цифровой выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.

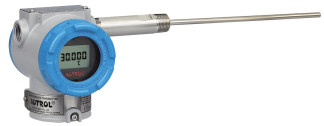

Датчики имеют разборную конструкцию и состоят из измерительной вставки, преобразователя измерительного (ИП) в полевом корпусе и арматуры с резьбовым штуцером для монтажа датчика в защитную гильзу.
Измерительная вставка состоит из платинового чувствительного элемента (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009, помещенного в защитную арматуру.
ИП конструктивно выполнен в цилиндрической пластиковой оболочке из поликарбоната, помещенной в алюминиевый или в стальной (нержавеющая сталь 316) ударопрочный корпус. ИП осуществляет преобразование сигнала от чувствительного элемента в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART. Внутри корпуса преобразователя с одной стороны размещена электронная схема на печатных платах, а с другой стороны -клеммная коробка для подключения первичного преобразователя и вывода выходного сигнала. Сверху ИП (под шильдиком) расположены кнопки управления. Все цепи преобразователей (вход, выход, питание) гальванически развязаны. Схема внутренних соединений ИП с термопреобразователем сопротивления - 4-х проводная. В корпус ИП может дополнительно встраиваться жидкокристаллический дисплей.
Датчик может комплектоваться защитной гильзой, изготовленной из нержавеющей стали или других специальных материалов.
Датчики могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты.
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО), являющееся неотъемлемой частью датчика. ПО осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации. Данное ПО устанавливается в датчик на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | 7.1 |
| Цифровой идентификатор программного обеспечения | не доступен |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики датчиков температуры AUTROL модели ATT2100
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +60 |
| Интервал измерений температуры (tmax-tmin), °С | от 15 до 60( ) |
| Пределы допускаемой основной абсолютной погрешности датчика, °С | ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности датчика при изменении температуры окружающей среды от нормальных условий (от +5 до +45 °С включ.) в диапазоне от -40 до +60 °С, °С/1 °С | ±0,0042 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Диапазон выходного аналогового электрического сигнала: - постоянный ток, мА | от 4 до 20 |
| Нормальные условия: - температура окружающей среды, °С | от +5 до +45 |
| Напряжение питания постоянного тока, В | от 12,0 до 42,4 |
| Потребляемая электрическая мощность, Вт, не более | 200 |
| Габаритные размеры корпуса ИП (длинахширинахглубина), мм, не более | 117x87x112 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP67 |
| Длина монтажной части, мм | от 165 до 550 |
| Диаметр измерительной вставки, мм | 6 |
| Масса, кг, не более | 25 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы ТС, лет, не менее | 12 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -40(***) до +60 |
| Примечания к таблице 2: (*) данный интервал настраивается в границах диапазона измерений температуры, соотв., tmax и tmin - верхний и нижний пределы настроенного интервала измерений, лежащие внутри диапазона измерений, °С; (**) с шагом 1 °С; (***) от -30 до +60 °С - рабочие условия индикации жидкокристаллического дисплея (для модификаций с жидкокристаллическим дисплеем). | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность датчика приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Кол-во |
| Датчик | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 207.1-073-2017 | 1 экз. |
осуществляется по документу МП 207.1-073-2017 «Датчики температуры AUTROL модели ATT2100. Методика поверки», утверждённому ФГУП «ВНИИМС» 25.10.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Duon System Co., Ltd», Республика Корея.
| Зарегистрировано поверок | 515 |
| Поверителей | 19 |
| Актуальность данных | 06.12.2024 |
