| Номер в госреестре | 70158-18 |
| Наименование СИ | Импульсные характериографы полупроводниковых приборов |
| Обозначение типа СИ | ИХПП |
| Изготовитель | Общество с ограниченной ответственностью "Малое инновационное предприятие "Уникальные системы и технологии" (ООО "МИП УСТ"), г. Ульяновск |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Импульсные характериографы полупроводниковых приборов ИХПП (далее -характериографы) предназначены для измерения вольтамперных характеристик полупроводниковых приборов.
Принцип действия характериографов основан на формировании последовательности импульсов тока с дискретно изменяющейся амплитудой силы тока и заданной длительностью, и измерении напряжения на р-п-переходе объекта во время протекания через него импульсов тока (на вершине импульса). Кроме того, выполняется измерение напряжения до и после импульса тока при протекании постоянного тока через р-п-переход объекта, что позволяет при известном температурном коэффициенте напряжения на р-п-переходе определить изменение температуры кристалла, вызванное протеканием через объект импульса тока. Импульсы тока формируются в однократном режиме и в режиме широтно-импульсной модуляции (НИМ). Для измерения вольтамперных характеристик полевых транзисторов имеется формирователь постоянного напряжения на затворе транзистора. Частотно-временные параметры задаются кварцевым резонатором встроенного микроконтроллера. Микроконтроллер взаимодействует с внешним компьютером для приема из компьютера информационного пакета данных с параметрами измерения, формирования управляющих сигналов и параметров измерения, передачи результатов измерения в компьютер для последующей обработки.
Программное обеспечение LED Meter, устанавливаемое на внешний компьютер, служит для управления режимами, задания параметров и функций формирования и измерения сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | LED Meter |
| Номер версии (идентификационный номер) | v9.1 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Амплитуда силы тока однократных и ШИМ-импульсов, А | 0,25; 0,4; 0,7; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 14; 16 |
| Пределы допускаемой абсолютной погрешности установки амплитуды силы тока, мА | ±(0,03-Im ± 10); Im - числовое значение амплитуды силы тока в миллиамперах |
| Диапазон измерения постоянного напряжения, В | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В | ±(0,03-U ± 0,001); U - числовое значение напряжения в вольтах |
| Диапазон установки постоянного напряжения на затворе, В | 0; 5; 8; 15 |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения, В | ±(0,05-U + 0,01); U - числовое значение напряжения в вольтах |
| Длительность однократных импульсов тока, мс | от 1 до 10000 |
| Период следования ШИМ-импульсов тока, мс | от 0,1 до 5 |
| Частота модуляции ТТТИМ-импу.ттьсов тока, Гц | от 0,001 до 1000 |
| Пределы допускаемой относительной погрешности установки длительности, периода и частоты модуляции импульсов тока, % | ±2 |
Таблица 3 - Основные технические характеристики
| Параметры питания электросети | |
| частота, Гц | 50 ±0,5 |
| напряжение, В | 220 ±11 |
| Потребляемая мощность В-А, не более | 300 |
| Габаритные размеры, мм | |
| длина | 440 |
| ширина | 210 |
| высота | 140 |
| Масса, кг, не более | 5,5 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 18 до 28 |
| относительная влажность воздуха, % | от 30 до 80 |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на лицевую панель корпуса характериографов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность характериографов
| Наименование и обозначение | Кол-во |
| Импульсный характериограф полупроводниковых приборов ИХПП | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель USB для подключения к порту компьютера | 1 шт. |
| Кабель соединительный для подключения к объекту измерения | 1 шт. |
| Кабель соединительный для измерения напряжения | 1 шт. |
| Резистор (0,275 ±0,025) Ом / 80 Вт | 1 шт. по заказу |
| Руководство по эксплуатации ВТМЕ.26.51.43.120.001 РЭ | 1 шт. |
| Методика поверки ВТМЕ.26.51.43.120.003 МП | 1 шт. |
осуществляется по документу ВТМЕ.26.51.43.120.003 МП «ГСИ. Импульсные характериографы полупроводниковых приборов ИХПП. Методика поверки», утвержденному ЗАО «АКТИ-Мастер»
07.11.2017 г.
Основные средства поверки:
- мультиметр цифровой Keithley 2001, рег. № 25787-08;
- осциллограф цифровой Tektronix TDS3012C, рег. № 41693-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

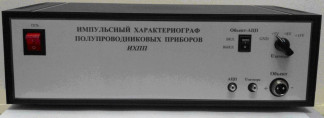

Знак поверки наносится лицевую панель корпуса характериографов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к импульсным характериографам полупроводниковых приборов ИХПП
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
| Зарегистрировано поверок | 21 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
