| Номер в госреестре | 70159-18 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | Ураган-Юг |
| Изготовитель | ООО "НПП "МВС", г.Краснодар |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «Ураган-Юг» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) безрадарным методом (по видеокадрам), а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени Российской Федерации UTC(SU).
Принцип действия комплексов основан на измерении расстояния, пройденного ТС в зоне контроля, и интервала времени, за которое ТС прошло данное расстояние.
Измерения значений текущего времени достигается на параллельном приёме и обработке сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS с помощью навигационного приёмника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента в сохраняемые фото- и видеокадры, получаемые комплексом.
При прохождении ТС зоны контроля видеодатчик комплекса производит многократную фиксацию положения государственного регистрационного знака (ГРЗ) на изображениях с привязкой к отметке времени.
Математический алгоритм программного обеспечения производит триангуляцию положения ГРЗ автомобиля по его изображениям на видеокадрах, вычисляет расстояние, пройденное ТС в зоне контроля, и измеряет временной интервал, за который ТС преодолевает это расстояние.
Скорость движения ТС вычисляется через отношение расстояния между триангулированными позициями ГРЗ к разнице моментов триангуляции ГРЗ.
Измерение скорости движения ТС производится только в результате состоявшегося события распознавания ГРЗ. Если в зоне контроля комплекса одновременно находятся несколько ТС, значение скорости определяется независимо для каждого ТС по привязке к его ГРЗ. При идентификации ТС, ГРЗ ТС, находящихся или движущихся в зоне контроля комплекса, происходит автоматическая фото- и видеофиксация события и передача сформированных фото- и видеоматериалов на удаленный сервер ЦОД

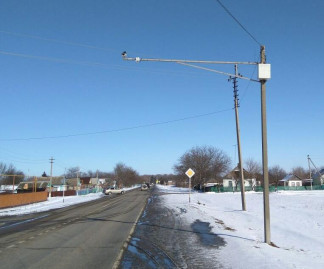

Комплексы состоят из:
- видеодатчика, представляющего собой видеокамеру с высоким разрешением и стабилизированным межкадровым интервалом;
- навигационного модуля, представляющего собой приёмник навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS;
- вычислительного модуля;
- модуля передачи данных;
- специализированного программного обеспечения (ПО)
Видеодатчик осуществляет непрерывную фото-, видеосъёмку участка дороги.
Навигационный модуль обеспечивает приём и обработку сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определяет на их основе координаты и синхронизирует внутреннюю шкалу времени комплексов с национальной шкалой времени Российской Федерации UTC(SU).
Вычислительный модуль со встроенным ПО обеспечивает работоспособность и функционирование всех узлов комплекса; нанесение даты и времени, а также координат на каждый кадр с видеодатчика, математическую обработку поступающих данных, анализ изображений, распознавание ТС и ГРЗ ТС; измерение скорости ТС; выявление фактов нарушений, ведение базы данных событий, формирование доказательных материалов; осуществление хранения, архивирования и передачи данных.
Комплекс «Ураган-Юг» содержит встроенное специализированное программное обеспечение (ПО), которое обеспечивает его работу, прием и передачу данных, измерение и вычисление значений скорости, времени, координат и нанесение этих данных на каждый кадр с видеодатчика
Недокументированные возможности встроенного ПО отсутствуют.
Влияние ПО комплексов учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Программное обеспечение автоматической фиксации нарушений правил дорожного движения и проходящего транспорта «Скорпион» |
| Номер версии (идентификационный номер) ПО | RecognitionNumbersSDK3.dll не ниже 16.19.39 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | B0971AB2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS (код С/А) в частотном диапазоне L1, м | ±7 |
| Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), с | ±2 |
| Диапазон измерений скорости ТС, км/ч | от 0 до 255 |
| Пределы допускаемой абсолютной погрешности измерений скорости ТС в диапазоне от 0 до 100 км/ч включ., км/ч | ±2 |
| Пределы допускаемой относительной погрешности измерений скорости ТС в диапазоне св. 100 до 255 км/ч, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220 ±20 50 |
| Г абаритные размеры (длина х ширина х высота) мм, не более - видеодатчик - навигационный модуль - вычислительный модуль | 460x130x110 65x50x25 650x400x280 |
| Масса, без крепёжных элементов, кг, не более - видеодатчик - навигационный модуль - вычислительный модуль | 5.0 0,3 18.0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре окружающего воздуха +30°С), % - атмосферное давление, кПа | от -40 до +50 до 95 от 80,0 до 106,6 |
| Потребляемая мощность, Вт, не более | 300 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на заднюю часть корпуса комплекса в виде наклейки, выполненной типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс аппаратно-программный | «Ураган-Юг» | 1 шт. |
| Монтажный комплект | - | 1 комплект |
| Руководство по эксплуатации | 01.02010.001.00.000 РЭ | 1 шт. |
| Инструкции эксплуатационные специальные | 01.02010.001.00.000 ИС | 1 шт. |
| Методика поверки | РТ-МП-4441-441-2017 | 1 шт. |
| Формуляр | - | 1 шт. |
| Паспорт | - | 1 шт. |
осуществляется по документу РТ-МП-4441-441-2017 «ГСИ. Комплексы аппаратно-программные «Ураган-Юг». Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.11.2017 г. Основные средства поверки:
- аппаратура геодезическая спутниковая NVS-RTK (регистрационный номер в Федеральном информационном фонде 64227-16);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- дальномер лазерный Leica DISTO A3 (регистрационный номер в Федеральном информационном фонде 30855-07);
- приёмник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4278-010-02196183-2016 Комплексы аппаратно-программные «Ураган-Юг» Технические условия
| Зарегистрировано поверок | 9540 |
| Поверителей | 6 |
| Актуальность данных | 23.11.2024 |
