| Номер в госреестре | 70163-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | UNIK серии 5000, 5600, 5700, 5800 и 5900 |
| Изготовитель | "Druck Limited", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

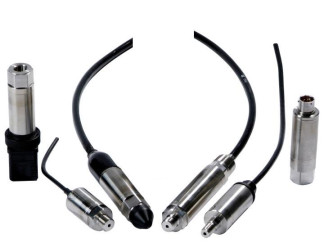

Датчики давления UNIK серии 5000, 5600, 5700, 5800 и 5900 (далее - датчики давления) предназначены для непрерывных измерений и преобразования избыточного, атмосферного, абсолютного давления и разности давлений в аналоговый выходной сигнал тока или напряжения.
Датчики давления UNIK серии 5000, 5600, 5700, 5800 и 5900 состоят из измерительного модуля давления и электронного преобразователя, конструктивно объединенных в корпусе из нержавеющей стали или титана. Измерительный модуль давления состоит из стального или титанового сварного корпуса, на основании которого закреплен первичный преобразователь давления, выполненный из монокристаллического кремния. На мембране данного преобразователя сформирован мост Уинстона из диффузионных пьезорезисторов.
Принцип действия датчиков давления UNIK серии 5000, 5600, 5700, 5800 и 5900 основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, снимаемого с моста, которое затем усиливается, нормируется и преобразовывается в стандартный выходной сигнал.
Измерительная мембрана датчиков выполнена из нержавеющей, никелевой стали или титана.
Датчики давления UNIK серий 5000, 5600, 5700, 5800 и 5900 отличаются между собой материалом исполнения, а также областью применения.
Конфигурации датчиков и различные разъемы приведены в спецификациях производителя. Датчики давления UNIK серии 5000, 5600, 5700, 5800, 5900 выпускают с тремя видами преобразователей: PDCR, PMP и PTX.
Датчики UNIK, выпускаемые с преобразователем PDCR формируют потенциальный милливольтовый выходной сигнал, датчики UNIK выпускаемые с преобразователем РМР -вольтовый выходной сигнал, датчики UNIK выпускаемые с преобразователем РТХ - токовый миллиамперный выходной сигнал.
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| UNIK 5000 | UNIK 5600, UNIK 5700 | UNIK 5800, UNIK 5900 | |
| Верхние пределы измерений | |||
| (ВПИ): | от 0,01 до 70 | от 0,01 до 70 | от 0,2 до 70 |
| - абсолютного давления, МПа | от 0,007 до 70 | от 0,007 до 70 | от 0,2 до 70 |
| - избыточного давления, МПа | от 0,007 до 3,5 | от 0,007 до 3,5 | - |
| - разности давлений, МПа | от 50 до 130 | от 50 до 130 | - |
| - атмосферного давления, кПа | |||
| Нижние пределы измерений: | |||
| - абсолютного давления, МПа | 0 | 0 | 0 |
| - избыточного давления, МПа | -0,1 | -0,1 | -0,1 |
| - разности давлений*, МПа | -1,5 | -1,5 | - |
| - атмосферного давления, кПа | 35 | 35 | - |
| Минимальный интервал | |||
| измерений: | 0,01 | 0,01 | 0,2 |
| - абсолютного давления, МПа | 0,007 | 0,007 | 0,2 |
| - избыточного давления, МПа | 0,007 | 0,007 | - |
| - разности давлений, МПа | 35 | 35 | - |
| - атмосферного давления, кПа | |||
| Пределы допускаемой основной | |||
| приведенной погрешности к ВПИ, | ±0,5; ±0,75 | ±0,5; ±0,75 | ±0,5; ±0,75 |
| при нормаль-ных условиях | |||
| (от +21 до +25 °С), % | |||
| Рабочий диапазон температур, оС | от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 | от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 | от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 |
| Пределы допускаемой дополнительной приведенной погрешности к ВПИ, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С), % - в диапазоне от -40 до -20 °С (включ.) и от +80 (не включ.) до +125 °С - в диапазоне от -20 (не включ.) до -10 (включ.) и от +50 (не включ.) до +80 °С (включ.) - в диапазоне св. -10 до +21 (не включ.) и от +25 (не включ.) до +50°С (включ.) | ±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 | ±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 | ±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 |
| Максимальное рабочее (статическое) давление (для датчиков разности давлений), МПа | 7 | 7 | - |
| Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления, % / МПа | ±0,6 | ±0,6 | - |
| Напряжение питания, В | от 2,5 до 32 | от 7 до 32 | от 2,5 до 32 |
| Значение выходного сигнала, мА | от 4 до 20 | ||
| Средняя наработка на отказ, ч | 50000 | ||
| Г абаритные размеры, мм, длинахширинахдиаметр | 147x72x44 | 144x72x50 | 58xx: 146x25x25 59xx: 155x110x60 |
| Масса, г | от 100 до 500 | от 60 до 500 | от 100 до 1800 |
| Примечание* знак минус означает подачу давления в «минусовую » камеру датчика разности давлений | |||
наносится на корпус датчиков давления UNIK серий 5000, 5600, 5700, 5800 и 5900 методом гравировки и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 2
| Наименование | Обозначение | Количество |
| Датчик давления | 1 шт | |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1997-89 ГСИ «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03). Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП».
ГОСТ 8.802-2012 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».
ГОСТ 8.840-2013 «ГСИ. Государственный специальный эталон и общесоюзная поверочная
Техническая документация фирмы-изготовителя.
