| Номер в госреестре | 70167-18 |
| Наименование СИ | Счетчики электрической энергии однофазные электронные многотарифные |
| Обозначение типа СИ | E31 412-200 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные электронные многотарифные E31 412-200 (далее - счетчики) предназначены для измерений активной энергии в однофазных цепях переменного тока номинальной частоты 50 Гц, её учёта по четырём тарифам дифференцировано по времени.
Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Счетчики E31 представляют собой устройство для измерения и учета электрической энергии в однофазных цепях переменного тока.
Счетчик состоит из следующих функциональных узлов:
- датчика тока;
- датчика напряжения;
- блока питания;
- счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;
- часов;
- источника резервного питания;
- измерительной схемы;
- интерфейсных схем;
- оптического импульсного выхода;
- испытательного выхода.
В качестве датчика тока в счетчиках используется низкоомный шунт тока. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ). Измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы интегрированы в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для рабочих выходных и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 00:00 первого дня каждого из двенадцати предыдущих месяцев. Счётчик измеряет среднеквадратичные значения тока и напряжения, величину активной мощности, частоту сети и коэффициент активной мощности с ненормируемой точностью.

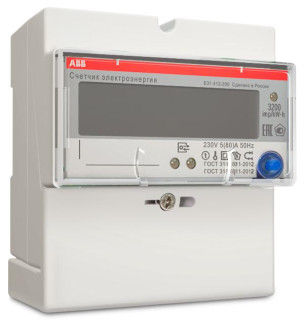

Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.
| E | 3 | 1 | |
| Корпус - 5 DIN-модулей Тип электронной платы 1-фазное прямое подключение | E 3 1 | ||
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Характеристики программного обеспечения счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО ABB E31 |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО | AB26429AEF5FF7B973 AFD16A3DC2167E |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной энергии (по ГОСТ 31819.21-2012) | 1 |
| Номинальное напряжение, В | 230 |
| Диапазон рабочих напряжений, В | от 161 до 264 |
| Базовый (максимальный) ток, А | 5 (80) |
| Номинальная частота сети, Гц | 50 |
| Диапазон рабочих частот, Гц | от 47,5 до 52,5 |
| Стартовый ток (порог чувствительности), А | 0,02 |
| Активная мощность, потребляемая в цепи напряжения, Вт, не более | 1,0 |
| Полная мощность, потребляемая, В-А, не более: - в цепи напряжения, - в цепи тока, при базовом токе | 8,5 0,2 |
| Пределы основной абсолютной погрешности внутренних часов, с/сут: - в нормальных условиях - при отсутствии напряжения питания | ±0,5 ±1 |
| Пределы дополнительной температурной абсолютной погрешности часов в рабочем диапазоне температур, с/(Ссут) | ±0,002 |
| Количество тарифов | до 4 |
| Срок службы литиевой батареи, лет, не менее | 16 |
| Габаритные размеры (высота, ширина, глубина), мм, не более: - для счетчиков с укороченной крышкой клеммной колодки; - для счетчиков со стандартной крышкой клеммной колодки; | 88; 90; 70 103; 90; 70 |
| Масса, кг, не более | 0,5 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 280 000 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха при температуре +30°С, %, не более Условия транспортирования и хранения: Температура окружающего воздуха, °С Относительная влажность воздуха при температуре +30°С, %, не более | от -40 до +70 95 от - 50 до +70 95 |
наносится на панели счетчика методом офсетной печати или другим способом, не ухудшающим качества, на паспорте и на титульном листе руководства по эксплуатации типографским способом.
Комплектность счетчиков представлена в таблице 3.
Таблица 3 - Комплект поставки счетчиков
| Наименование | Обозначение | Количество, шт./экз. |
| Счетчик | - | 1 |
| Руководство по эксплуатации | АСВ.411152.001 РЭ | 1 |
| Паспорт | АСВ.411152.001 ПС | 1 |
| Методика поверки* | АСВ.411152.001 ПМ | 1 |
| Упаковочная коробка | - | 1 |
| Примечание * - поставляется для организаций, проводящих поверку, по отдельному заказу. | ||
осуществляется по документу АСВ.411152.001 ПМ «Счетчики электрической энергии однофазные электронные многотарифные E31 412-200. Методика поверки», утвержденному ФГУП «ВНИИМС»
30.10.2017 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии НЕВА-Тест 6103, регистрационный номер в Федеральном информационном фонде (регистрационный №) 49992-12;
- установка для проверки параметров электробезопасности GPI-725, регистрационный № 19971-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012(МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551 - 86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц
Р 50.2.077 - 2014 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения
ТАСВ.411152.001 ТУ Счетчики электрической энергии однофазные многотарифные E31 412-200. Технические условия
