| Номер в госреестре | 70168-18 |
| Наименование СИ | Компараторы массы |
| Обозначение типа СИ | X |
| Изготовитель | "Mettler-Toledo (Albstadt) GmbH", Германия; Фирма "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы массы X (далее - компараторы) предназначены для статического измерения массы гирь (специальных грузов) методом сличения.
Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен цветной сенсорной панелью для отображения результатов измерений и управления компаратором.
Взвешивающие модули выпускаются в следующих модификациях: X6U, X26C, X56C, X205CDR, X505C, X2004SC, X5004SD5C, X2003SC, X5003SC, X10003SC, X26003LC, X32003LD5C, X64003LD5C, X64002LC, X64002LC-T, X155KSC, X604KMC, X1003KMC, X2003KLC, X6002KLC.
Терминалы выпускаются в двух модификациях: PE, PR.
Компараторы выпускаются в следующих модификациях: XPR6U, XPR26C, XPR56C, XPR205CDR, XPR505C, XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC, XPR10003SC, XPR26003LC, XPR32003LD5C, XPR64003LD5C, XPR64002LC, XPR64002LC-T, XPE155KSC, XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC, XPR1003KMC, XPE2003KLC, XPR2003KLC, XPE6002KLC, XPR6002KLC.
Компараторы XPR6U, XPR26C, XPR56C, XPR205CDR, XPR505C, XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC, XPR10003SC, XPR26003LC, XPR64003LD5C оснащены ветрозащитным кожухом.
Компараторы XPR6U, XPR26C, XPR56C имеют подвесную конструкцию грузоприемной чаши, исключающую погрешность нецентрального нагружения.
Компараторы XPR2004SC, XPR5004SD5C, XPR5003SC, XPR10003SC, XPR26003LC, XPR64003LD5C, XPE155KSC, XPR155KSC, XPE604KMC, XPR604KMC, XPE1003KMC, XPR1003KMC, XPE2003KLC, XPR2003KLC, XPE6002KLC, XPR6002KLC оснащены самоцентрирующимся грузоприемным устройством LevelMatic, исключающим погрешность нецентрального нагружения.
Компараторы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство установки нуля;
- запоминающее устройство;
- автоматическое устройство юстировки чувствительности встроенным грузом;
- контроль установки компаратора по уровню;
- индикация стабильности показаний;
- статистическая обработка результатов измерений.
Компараторы в зависимости от модификации оснащены последовательным интерфейсом передачи данных RS232C или USB, а также могут быть дополнительно оснащены интерфейсами Ethernet, LocalCan, Bluetooth, MiniMettler, PS/2 для подключения различных периферийных устройств.

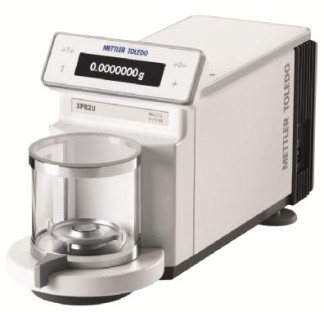

Общий вид взвешивающих модулей представлен на рисунках 1 - 12.
Обозначение исполнения модификаций имеет вид:
X [Y1] [Y2] [Y3] (U) (K) (S) (M) (L) (D5) (C) (DR) - (Т),
где Y1 - условное обозначение модификации терминала управления:
PR - цветной сенсорный терминал с цветовой индикацией состояния и дополнительный встроенный ЖК-дисплей;
PE - цветной сенсорный терминал с цветовой индикацией состояния;
Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;
Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра
U - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) 0,1 мкг;
K - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) более 0,01 г;
S, M, L - условное обозначение размера платформы компаратора;
D5 - условное обозначение модификаций компараторов с действительной ценой деления шкалы (d) 5 мг;
C - условное обозначение модификаций компараторов со встроенным специализированным программным обеспечением;
DR- условное обозначение модификаций компараторов со вспомогательным цифровым показывающим устройством с отличающимся делением;
Т - условное обозначение модификаций компараторов, встроенных в специальный чемодан для транспортировки до места измерения массы.
На маркировочной табличке указывают:
- наименование изготовителя;
- модификацию компаратора;
- максимальная нагрузка (Max);
- действительную цену деления шкалы (d);
- заводской номер;
- знак утверждения типа.
Схемы пломбировки компараторов от несанкционированного доступа представлены на рисунке 15.
Программное обеспечение (ПО) компараторов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая наносится на корпусе компаратора (показано на рисунке 15). ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя, который расположен под пломбой. Кроме того, изменение ПО невозможно без применения специализированного программного обеспечения производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении компаратора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| терминал PR | терминал PE | |
| Номер версии (идентификационный номер) ПО взвешивающего модуля, не ниже | 1.x.x^ | 1.x |
| Номер версии (идентификационный номер) ПО терминала, не ниже | 1.x.x^ | 2.x |
| Цифровой идентификатор ПО | -* | -* |
| где х принимает значения от 0 до 999 * - Данные недоступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Таблица 3 - Метрологические характеристики
| Модификация компаратора | Мах, г | d, мг | Среднее квадратическое отклонение показаний (СКО), мг |
| XPR6U | 6,1 | 0,0001 | до 0,2 г включ. - 0,00015 св. 0,2 г - 0,00027 |
| XPR26С | 22 | 0,001 | до 1 г включ. - 0,0006 св. 1 г - 0,0012 |
| XPR56С | 52 | 0,001 | до 2 г включ. - 0,0006 св. 2 г - 0,0026 |
| XPR205CDR | 81 220 | 0,01 0,1 | до 10 г включ. - 0,015 св. 10 г - 0,05 |
| XPR505С | 520 | 0,01 | до 20 г включ. - 0,008 св. 20 г до 200 г включ. - 0,015 св. 200 г - 0,03 |
| XPR2004SС | 2300 | 0,1 | до 100 г включ. - 0,07 св. 100 г - 0,1 |
| XPR5004SC | 5100 | 0,2 | до 200 г включ. - 0,3 св. 200 г - 0,5 |
| XPR2003SC | 2300 | 1 | до 100 г включ. - 0,5 св. 100 г - 0,7 |
| XPR5003SC | 5100 | 1 | до 200 г включ. - 0,6 св. 200 г - 0,8 |
| XPR10003SC | 10100 | 1 | до 500 г включ. - 0,6 св. 500 г - 0,8 |
| XPR26003LC | 26100 | 1 | до 1 кг включ. - 1,5 св. 1 кг - 2,5 |
| XPR32003LD5C | 32100 | 5 | до 1 кг включ. - 4 св. 1 кг - 8 |
| XPR64003LD5C | 64100 | 5 | до 2 кг включ. - 3,5 св. 2 кг - 7 |
| XPR64002LC XPR64002LC-T | 64100 | 10 | до 2 кг включ. - 7 св. 2 кг - 20 |
Таблица 4 - Метрологические характеристики
| Модификация компаратора | Мах, кг | d, г | СКО, г |
| XPR155KSC XPE155KSC | 150 | 0,05 | до 5 кг включ. - 0,04 св. 5 кг - 0,07 |
| XPR604KMC XPE604KMC | 600 | 0,1 | до 20 кг включ. - 0,11 св. 20 кг - 0,18 |
| XPR1003KMC XPE1003KMC | 1100 | 0,5 | до 50 кг включ. - 0,6 св. 50 кг - 1 |
| XPR2003KLC XPE2003KLC | 2500 | 1 | до 100 кг включ. - 3 св. 100 кг - 5,5 |
| XPR6002KLC XPE6002KLC | 5400 | 10 | до 200 кг включ. - 40 св. 200 кг - 60 |
| Диапазон рабочих температур, °С | от 10 до 30 | ||
| Изменение температуры окружающего воздуха во время измерения, не более | 0,5 °C/12 ч | ||
| Относительная влажность воздуха, % | от 40 до 80 | ||
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 | ||
| Потребляемая мощность, В А, не более | 30 | ||
| Средний срок службы, лет, не менее | 10 |
Таблица 6 - Г абаритные размеры и масса компараторов
| Обозначение исполнения модификации | Г абаритные размеры взвешивающего модуля (ШхДхВ), мм | Г абаритные размеры терминала (ШxДxВ), мм | Масса, кг, не более |
| XPR6U | 123x356x180 | 190x127x50 | 7 |
| XPR26C, XPR56C | 263x343x322 | 190x127x50 | 12 |
| XPR205CDR, XPR505C | 263x343x322 | 190x127x50 | 12 |
| XPR2004SC, XPR5004SD5C, XPR2003SC, XPR5003SC | 214x260x363 | 190x127x50 | 10 |
| XPR10003SC | 194x257x115 | 190x127x50 | 17,5 |
| XPR26003LC, XPR64003LD5C | 360x280x185 | 190x127x50 | 16,5 |
| XPR32003LD5C, XPR64002LC | 360x280x130 | 190x127x50 | 15 |
| XPR64002LC-T | 425x360x185 | 190x127x50 | 25 |
| XPE155KSC, XPR155KSC | 800x600x130 | 190x127x50 | 54 |
| XPE604KMC, XPE1003KMC, XPR604KMC, XPR1003KMC | 1000x800x115 | 190x127x50 | 93 |
| XPE2003KLC, XPE6002KLC, XPR2003KLC, XPR6002KLC | 1500x1252x182 | 190x127x50 | 382 |
наносится на корпус компаратора массы в виде наклейки или фотохимическим способом на маркировочную табличку, расположенную на взвешивающем модуле, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность компараторов
| Наименование | Обозначение | Количество |
| Компаратор массы | Х | 1 шт. |
| Самоцентрирующееся грузоприемное устройство | LevelMatic | 1 шт. * |
| Адаптер сетевого питания | Сетевой адаптер 100-240 В, 50-60 ГЦ | 1 шт. |
| Руководство по эксплуатации | Компараторы массы X. Руководство по эксплуатации | 1 экз. |
| Методика поверки | МП- 100-RA.RU.310556-2017 | 1 экз. |
| Копия свидетельства об утверждении типа средств измерений | 1 экз. | |
| * при наличии в комплекте поставки | ||
осуществляется по документу МП-100-RA.RU.310556-2017 «Компараторы массы X. Методика поверки», утвержденному ФГУП «СНИИМ» 14 июня 2017 г.
Основные средства поверки:
- рабочий эталон 1, 2, 3, 4 разряда по ГОСТ 8.021-2015 - гири классов точности E2, F1, F2, М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на компаратор массы.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы» Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 89 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
