Измерители влажности газов ИВГ-1, 70176-18

Назначение

Измерители влажности газов ИВГ-1 предназначены для измерения температуры точки росы неагрессивных технологических газов и газовых смесей, а также выдачи управляющих сигналов внешним устройствам.

Описание

Принцип действия измерителей влажности газов ИВГ-1 (далее - измерители) основан на сорбционном методе измерения влажности, заключающемся в изменении электрической ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой оксидного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого газа в оксидный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора. Измерители представляют собой автоматические приборы непрерывного действия выполненные в виде электронного блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключается измерительный преобразователь. Измерители осуществляют пересчет единиц температуры точки росы в единицы объёмной доли влаги [ppm], абсолютной влажности [мг/м ], относительной влажности [%]. Модификации и конструктивные исполнения измерителей приведены в таблице 1.

Программное обеспечение

В измерителях влажности газов ИВГ-1 используется следующее программное обеспечение:

1)    Встроенное программное обеспечение ИВГ-1 Н(-В).

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 Н(-В). Структура встроенного программного обеспечения включает в себя блоки трех программных компонентов, предназначенные для управления измерителем, обработки сигналов встроенных датчиков и передачи сигналов в аналоговом и цифровом виде.

2)    Встроенное программное обеспечение ИВГ-1 Н(-В)-И.

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 Н(-В)-И. Структура встроенного программного обеспечения включает в себя блоки четырех программных компонентов, предназначенные для управления измерителем, обработки сигналов встроенных датчиков, передачи сигналов в аналоговом и цифровом виде и вывода результатов измерений на дисплей.

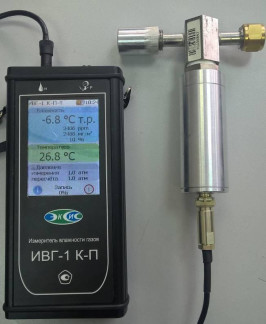

3)    Встроенное программное обеспечение ИВГ-1 К-П.

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ -1 К-П. Структура встроенного программного обеспечения включает в себя блоки четырёх программных компонентов, предназначенные для управления измерителем, обработки сигналов измерительного преобразователя, передачи сигналов в аналоговом и цифровом виде и вывода результатов измерений на дисплей.

4)    Встроенное программное обеспечение ИВГ-1 /Х(-В).

Встроенное программное обеспечение установлено в электронных блоках модификаций ИВГ-1 /Х и ИВГ-1 /Х-В. Встроенное программное обеспечение имеет 5 версий:

-    ИВГ-1 /Х(-В)-Щ (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ»);

-    ИВГ-1 /Х(-В)-Щ-Д (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ-Д»);

-    ИВГ-1 /Х(-В)-Щ2 (установлено в электронных блоках с двумя светодиодными индикаторами, обозначенных маркировкой «Щ2»);

-    ИВГ -1 /Х(-В)-С (установлено в электронных блоках настольного исполнения с тремя светодиодными индикаторами, обозначенных маркировкой «С»);

-    ИВГ-1 /Х(-В)-Т (установлено в электронных блоках с сенсорным дисплеем, обозначенных маркировкой «Т»).

Структура встроенного программного обеспечения включает в себя блоки четырёх программных компонентов, предназначенные для управления измерителем, выдачи цифровых выходных сигналов, обработки сигналов измерительного преобразователя и вывода результатов измерений на дисплей.

5)    Встроенное программное обеспечение ИПВТ-08(-В).

Встроенное программное обеспечение установлено в измерительных преобразователях. Структура встроенного программного обеспечения включает в себя блоки двух программных компонентов, предназначенные для обработки сигналов датчиков и передачи сигналов на электронный блок измерителя влажности газов.

Измерители влажности газов ИВГ-1 поставляются со следующим автономным программным обеспечением, предназначенным для использования на персональных компьютерах под управлением операционной системы Microsoft Windows 98/Me/NT/2000/XP/7/8/10:

6)    Автономное программное обеспечение «Net Collect Server», предназначенное для непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе данных, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных, создания автоматических отчетов за введенный период времени.

7)    Автономное программное обеспечение «Eksis Visual Lab», предназначенное для непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе данных, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных, создания автоматических отчетов за введенный период времени.

8)    Автономное программное обеспечение «MSingle», предназначенное для чтения и отображения контролируемых параметров, сохранения значений контролируемых параметров, настройки и управления прибором, настройки, контроля и управления программами регулирования, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных.

Измерители имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем аппаратной блокировки на этапе производства, возможностью обнаружения неправильно переданных через интерфейсы связи данных, проверкой целостности ПО при запуске.

Версия встроенного программного обеспечения измерителя модификации ИВГ-1 Н(-В) указывается на шильде. Версия встроенного программного обеспечения исполнений ИВГ-1 Н(-В)-И, ИВГ-1 К-П, ИВГ-1 /Х(-В)-Щ, ИВГ-1 /Х(-В)-Щ-Д, ИВГ-1 /Х(-В)-Щ2, ИВГ-1 /Х(-В), ИВГ-1 /Х(-В)-Т идентифицируется при включении измерителя путем вывода на экран. Версия встроенного программного обеспечения исполнений ИВГ-1 /Х(-В)-Щ-Д, ИВГ-1 /Х(-В)-Т указывается в разделе меню «Информация о приборе» Версия автономного программного обеспечения указывается в разделе меню «О программе...».

Влияние программного обеспечения на метрологические характеристики измерителей влажности газов ИВГ-1 учтено при нормировании метрологических характеристик измерителей. Измерители имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по ГОСТ Р 50.2.077-2014 встроенного ПО соответствует уровню «средний», автономного ПО - «низкий».

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные встроенного программного обеспечения измерителей влажности ИВГ-1

Таблица 3 - Идентификационные данные автономного программного обеспечения измерителей влажности ИВГ-1

Таблица 4 - Метрологические характеристики измерителей влажности газов ИВГ-1

Таблица 5 - Выходные сигналы измерителей влажности газов ИВГ-1

Таблица 6 - Маркировка взрывозащиты измерителей влажности газов ИВГ-1

Таблица 7 - Параметры электрического питания измерителей влажности ИВГ-1

Таблица 9 - Г абаритные размеры измерителей влажности газов ИВГ-1

Таблица 10 - Масса измерителей

Таблица 11 - Характеристики надежности

Таблица 12 - Условия эксплуатации (окружающая среда)

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Таблица 14 - Комплектность измерителя

Поверка

осуществляется по документу МП-242-2162-2017 «Измерители влажности газов ИВГ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» августа 2017 г.

Основные средства поверки:

-    генератор влажного газа Michell Instruments модификации VDS-3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от -100 до +20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;

-    генератор влажного газа Michell Instruments модификации DG-4, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от -75 до +20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С.

Допускается применение генераторов влажного газа без опорного конденсационного гигрометра, имеющих пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы не более ±0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или записью в паспорте (формуляре).

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
