| Номер в госреестре | 70177-18 |
| Наименование СИ | Комплексы универсальные беспроводные датчиковой и преобразующей аппаратуры |
| Обозначение типа СИ | УБК ДПА |
| Изготовитель | АО "НПО измерительной техники" (ИТ), г.Королев |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы универсальные беспроводные датчиковой и преобразующей аппаратуры УБК ДПА (далее - комплексы) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Конструкция комплексов выполнена в виде отдельных блоков в металлических корпусах, связанных между собой по радиоканалу. Каждый из блоков крепиться к стальной поверхности с помощью магнита, расположенного на задней стенке каждого блока.
Комплексы состоят из базовой станции, преобразователей измерительных температуры и влажности М-ТВР (регистрационный номер 61251-15 в Федеральном информационном фонде), преобразователей измерительных БД-У (регистрационный номер 56721-14 в Федеральном информационном фонде), беспроводных датчиков состояния контактов БД-К и беспроводных модулей контроля газоанализатора БМ-Г.

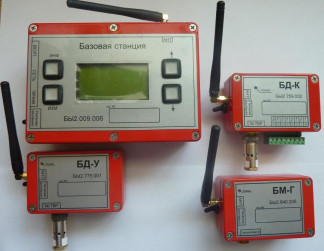

Принцип действия комплексов заключается в следующем. Собранная отдельными блоками с датчиками измерительная и техническая информация передаётся по радиоканалу в базовую станцию, которая выводит её на жидкокристаллический индикатор и передаёт во внешнюю систему по интерфейсу RS-485 с использованием протокола ModBus. Фотография общего вида представлена на рисунке 1.
Пломбировка в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.
Программное обеспечение (далее - ПО) предназначено для управления работой комплексов и является встроенным в базовую станцию.
Разделение ПО на метрологически значимую и незначимую части не предусмотрено. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
| Таблица 1 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NPOINT-CONTROL 1 |
| Номер версии (идентификационный номер ПО) | V1.001 |
| Цифровой идентификатор ПО | 1LC49B38F615BA16AOF6234SD3T14728 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений температуры, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений влажности, % | ±8 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±3 |
| Частота радиоканала, МГц | 433 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +50 до 98 от 84 до 106,7 |
| Масса, кг, не более | 10 |
| Габаритные размеры, мм, не более: - базовой станции; - основных блоков. | 180x130x60 95x70x60 |
| Примечание. Возможна временная потеря работоспособности жидкокристаллического индикатора при температуре окружающего воздуха ниже минус 5 °С. | |
наносится на паспорт в правый верхний угол титульного листа типографическим способом.
Комплект поставки включает:
- комплекс;
- руководство по эксплуатации;
- паспорт;
- методика поверки.
осуществляется по документу МП 70177-18 «Комплексы универсальные беспроводные датчиковой и преобразующей аппаратуры УБК ДПА. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 14 июля 2017 года.
Основные средства поверки:
- генератор влажного воздуха HygroGen 2 (регистрационный номер 32405-11 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры. Универсальные беспроводные комплексы датчиковой и преобразующей аппаратуры УБК ДПА. Технические условия. ТУ № 421811-001-07515339-2016.
