Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-80, РГС-100, 70180-18

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-80, РГС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-80, РГС-100 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные представляют собой:

-    РГС-5 (№5), РГС-100 (№«№3099,3100) подземные горизонтальные сварные сосуды со сферическими днищами.

-    РГС-10 (№№082,083), РГС-80 (№№232-126,232-119), РГС-100 (№№01-461/891, 01-461/886, Е-101/1, Е-101/2) наземные горизонтальные сварные сосуды со сферическими днищами.

Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-80, РГС-100 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.

Таблица 1

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-80, РГС-100 не предусмотрено.

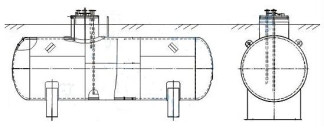

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-80, РГС-100 представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 4 - Комплект резервуара

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические».

Основные средства поверки при применении объёмного метода:

Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.

Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400-2013.

Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.

Термометр лабораторный ТЛ-4, регистрационный № 303-91.

Анемометр чашечный МС-13, регистрационный № 3488-80.

Основные средства поверки при применении геометрического метода:

Рулетка измерительная 2-го класса точности по ГОСТ 7502-98, Р30У2К, регистрационный № 46391-11.

Рулетка измерительная с грузом 2-го класса точности ГОСТ 7502-98, Р20Н2Г, регистрационный № 46391-11.

Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

Термометр лабораторный ТЛ-4, регистрационный № 303-91.

Динамометр общего назначения ДПУ-0,01-2, регистрационный № 26687-08.

Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.

Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.

Линейка измерительная металлическая, регистрационный № 20048-05.

Анемометр чашечный МС-13, регистрационный № 3488-80.

Штангенциркуль ШЦ-1-150-0,1, регистрационный № 32108-14

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Техническая документация АО «Самаранефтегаз»
