| Номер в госреестре | 70183-18 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | TE.2 |
| Изготовитель | "Technipes S.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

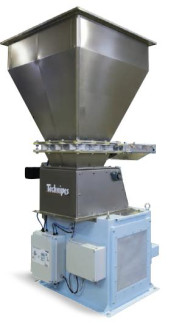

Дозаторы весовые автоматические дискретного действия TE.2 (далее - средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих порошкообразных и гранулированных материалов и состоит из следующих основных частей.
Узел взвешивания - грузоприемное устройство в виде бункера, опирающееся на два или четыре тензорезисторных весоизмерительных датчика (далее - датчик) Z6 (Госреестр 15400-13) или PW12 (изготовитель Hottinger Baldwin Messtechnik GmbH, Германия) с механизмом сброса дозы материала.
Электронный прибор, представляющий собой совокупность электронных блоков:
- электронный блок TPW400 аналого-цифрового преобразования сигналов датчиков, их обработки, формирования значения измеренной массы, управления процессом автоматического дозирования, оснащенный энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;
- электронный блок MMPT070 c отсчетным устройством и органами управления дозатора посредством сенсорного экрана (далее - терминал).
Питатель с устройствами регулирования скорости подачи материала и прерывания подачи материала на узел взвешивания.
Разгрузочное устройство сброса дозы материала в тару с приспособлениями ее для фиксации.
Блоки электронного прибора, устройства коммутации, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала размещены в электрическом шкафу. Сигнальные кабели датчиков подаются в электронный прибор через соединительную коробку.
Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
- пломбировка электронного прибора;
- разграничение прав доступа к режимам работы средства измерений с помощью
пароля;
- использование хранящегося в энергонезависимой памяти журнала событий, в котором при изменении метрологически значимых параметров формируется соответствующая запись;
- проверка контрольной суммы исполняемого кода, определенной при выпуске из производства. При включении средства измерений она вычисляется и сравнивается с хранящейся в ПЗУ. При несовпадении этих значений проведение измерений становится невозможным.
Идентификационные данные программного обеспечения доступны для просмотра при запуске средства измерений, а также в пункте меню «MONITOR».
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| для электронного блока TPW400 | для электронного блока MMPT070 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | 01.хххх.хх | 02.хххх.хх |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| TE.2/10 [YY] | TE.2/25 [YY] | TE.2/50 [YY] | TE.2/1250 [YY] | TE.2/1500 [YY] | |
| Номинальное значение класса точности по ГОСТ 8.610-2012 | Ref(0,5) | ||||
| Класс точности по ГОСТ 8.610-2012 | Х(0,5); Х(1); Х(2) | ||||
| Наибольший предел Max, кг | 30 | 60 | 150 | 1250 | 1500 |
| Цена деления шкалы d, кг | 0,01 | 0,02 | 0,05 | 1 | 1 |
| Наименьший предел Min | См. таблицу 3 | ||||
Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначено средство измерений (материал указывается на маркировочной табличке).
Значение максимальной номинальной дозы (Maxfill), меньшее или равное наибольшему пределу Max и определяемое материалом, для которого предназначен дозатор, указывается на маркировочной табличке.
Таблица 3 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012, г (значения Min и Minfill указываются на маркировочной табличке)_
| d, кг | Класс точности | ||
| Х(0,5) | Х(1) | Х(2) | |
| 0,01 | 1330 | 330 | 110 |
| 0,02 | 2660 | 1340 | 340 |
| 0,05 | 6650 | 3350 | 1650 |
| 1 | 200000 | 100000 | 50000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | о 0^+10% 3 80-15% |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 5000 |
| - ширина | 5000 |
| - длина | 5000 |
| Условия эксплуатации: | |
| о/'ч - температура окружающей среды, С | от -10 до +40 |
| - относительная влажность, % | до 85 включ. |
наносится на маркировочную табличку, расположенную на узле взвешивания, а также на титульные листы эксплуатационной документации способом типографской печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия автоматический | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам весовым автоматическим дискретного действия TE.2
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
