| Номер в госреестре | 70184-18 |
| Наименование СИ | Установки поверочные переносные автоматизированные |
| Обозначение типа СИ | УППА-1 |
| Изготовитель | ООО "Автоматизированные Системы Метрологического Контроля" (АСМК), г.Красноярск |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные переносные автоматизированные УППА-1 предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип работы установок поверочных переносных автоматизированных УППА-1 основан на измерении объема и объемного расхода протекающей жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.

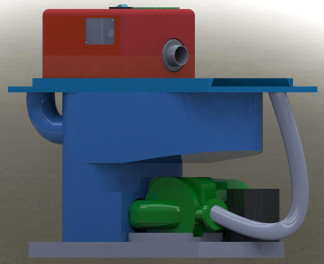

Конструктивно установки поверочные переносные автоматизированные УППА-1 выполнены в переносном (транспортируемым) пластмассовом корпусе. Внутри корпуса расположены основные функциональные узлы: первичный преобразователь расхода, измерительно-вычислительный комплекс, преобразователи температуры, давления, влажности окружающей среды, преобразователь температуры измеряемой среды фирмы ООО «АСМК».
Так же установка укомплектована фотокамерой для автоматической фиксации показаний с поверяемого средства измерения, баком хранилищем и насосом.
Подключение установок поверочных переносных автоматизированных УППА-1 к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов через быстроразъемные соединения. Жидкость протекает через поверяемое средство измерений, входной гидравлических тракт, первичный преобразователь расхода и сливается через выходной гидравлических тракт с запорно-регулирующей арматурой в канализацию или накопительный бак.
Объемный расход и объем жидкости измеряются измерительно-вычислительным комплексом на основе данных, полученных от первичного преобразователя расхода.
Измерительно-вычислительный комплекс управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемого средства измерений и средств измерений установки, а так же выводит полученные данные на дисплей установки и/или через интерфейсы связи (USB, Bluetooth, Wi-Fi). Информацию с поверяемого средства измерения считывают визуально по показаниям его индикатора и вводят в измерительно-вычислительный комплекс, либо показания с поверяемого средства измерения фиксируются автоматически при помощи фотокамеры.
После проведения поверки средства измерения в энергонезависимой памяти измерительно-вычислительный комплекса сохраняется протокол поверки.
Установки имеют возможность автоматической фиксации условий окружающей среды и измеряемой среды.
Программное обеспечение установок поверочных переносных автоматизированных УППА-1 встроенное.
Программное обеспечение установок поверочных переносных автоматизированных УППА-1 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на дисплей установки.
Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных автоматизированных УППА-1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | УППА-1 ПО |
| Номер версии (идентификационный номер) ПО | не ниже1.0хх |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики установок поверочных переносных автоматизированных УППА-1 приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| 1 | 2 |
| Диапазон измерений расхода, м3/ч | от 0,02 до 5 |
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, %: | ±0,5 |
| Диапазон измерений температуры измеряемой среды, оС | от 5 до 90 |
| Пределы допускаемой абсолютной погрешности при измерении
температуры измеряемой среды, С | ±0,5 |
| Диапазон измерений температуры окружающей среды, оС | от 0 до 65 |
| Пределы допускаемой абсолютной погрешности при измерении
температуры окружающей среды, С | ±0,5 |
| Диапазон измерений влажности окружающей среды, % | от 30 до 80 |
| Пределы допускаемой относительной погрешности при измерении влажности окружающей среды, % | ±2 |
| Диапазон измерений давления окружающей среды, кПа | от 84 до 110 |
| Пределы допускаемой абсолютной погрешности при измерении давления окружающей среды, кПа | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений | от DN 10 до DN20 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Температура измеряемой среды, оС | от +5 до +90 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Напряжение питания постоянного тока, В | 12±0,1 |
| Напряжение питания переменного тока, В | 220±10 |
| Потребляемая мощность, Вт, не более | 200 |
| Г абаритные размеры, мм, не более - высота | 200 |
| - ширина | 400 |
| - длина | 500 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 12 |
наносится на маркировочную табличку, закрепленную на корпусе установок поверочных переносных автоматизированных УППА-1 и на титульных листах вверху по центру руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность установок поверочных переносных автоматизированных УППА-1
| Наименование | Обозначение | Количество, шт. |
| Установка поверочная переносная автоматизированнаяУППА-1 | - | 1 шт. |
| Руководство по эксплуатации | УППА1.0001.001 РЭ | 1 экз. |
| Методика поверки | МП 0677-1-2017 | 1 экз. |
| Паспорт | УППА1.0001.001 ПС | 1 экз. |
осуществляется по документу МП 0677-1-2017 «Инструкция. ГСИ. Установки поверочные переносные автоматизированные УППА-1. Методика поверки», утвержденному ФГУП «ВНИИР» 27.10.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 в диапазоне расходов жидкости соответствующем диапазону расходов установки поверочной переносной автоматизированной УППА-1;
- рабочий эталон 3 разряда по ГОСТ 8.558-2009 с диапазоном воспроизведения температуры от 0 до 90оС;
- рабочий эталон 3 разряда по ГОСТ 8.802-2012 с диапазоном воспроизведения избыточного давления от 84 до 110кПа;
- рабочий эталон 2 разряда по ГОСТ 8.547-2009 с диапазоном воспроизведения влажности газов от 20 до 80%;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок поверочных переносных автоматизированных УППА-1, а также на пломбу, установленную в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки
МИ 1592-2015 Рекомендация. ГСИ. Счетчики воды. Методика поверки ТУ 26.51.52.110-001-15447304-2017. Установки поверочные переносные автоматизированные УППА-1. Технические условия
