| Номер в госреестре | 70187-18 |
| Наименование СИ | Преобразователи интеллектуальные |
| Обозначение типа СИ | ПИ РМ |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

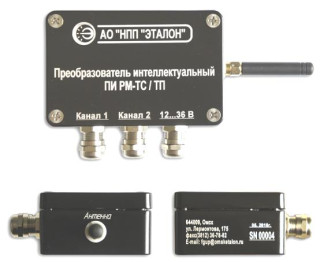

Преобразователи интеллектуальные ПИ РМ (далее по тексту - преобразователи) предназначены для измерений:
- температуры с помощью подключенных преобразователей термоэлектрических и термопреобразователей сопротивления;
- унифицированных выходных сигналов напряжения и тока от подключенных измерительных преобразователей.
Принцип действия преобразователей основан на аналого-цифровом преобразовании сигналов первичных преобразователей температуры или других физических величин с последующей передачей измерительной информации по радиоканалу на персональный компьютер (далее по тексту - ПК).
Преобразователи выпускаются в двух модификациях: преобразователи интеллектуальные ПИ РМ-ТС/ТП и преобразователи интеллектуальные ПИ РМ-Т/Н, которые отличаются типами входных сигналов.
Преобразователи являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.
Программное обеспечение «МИРС» (далее по тексту - ПО) осуществляет сбор, графическое отображение и архивирование измерительной информации. ПО через подключенный к ПК переходник «USB/РМ» осуществляет периодический опрос добавленных в сеть преобразователей в соответствии с их серийными номерами. При этом преобразователь и переходник «USB/РМ» должны быть настроены на один и тот же радиочастотный канал (по умолчанию канал №16). На одном канале возможна работа до 50 преобразователей различных исполнений.
При необходимости на одном или нескольких ПК, могут одновременно работать до
8 копий ПО на разных частотных каналах (с №16 до №23). При этом каждая копия ПО должна работать с собственным переходником «USB/РМ».
Внутреннее программное обеспечение (далее по тексту - ВПО) записано в микроконтроллере преобразователей и предназначено для управления работой преобразователей, сбора, обработки и передачи измерительной информации.
Преобразователь поддерживает возможность обновления ВПО по радиоканалу.
Идентификационные данные ВПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование | ПО | ВПО | |
| ПО | «МИРС» | ПИ РМ-ТС/ТП | ПИ РМ-Т/Н |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.7 | не ниже 17.5 | не ниже 17.5 |
| Цифровой идентификатор ПО | 05EA67EA9C8FBB0A C717F280ACF109EE | 0xEB02 | 0x3A8C |
| Алгоритм вычисления контрольной суммы | MD5 | CRC16 | CRC16 |
Нормирование метрологических характеристик преобразователей проведено с учетом того, что ВПО является неотъемлемой частью преобразователей.
Таблица 2 - Тип входного сигнала, диапазон измерений, пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений преобразователей
| Модификация преобразователя | Тип входного сигнала (НСХ, унифицированный сигнал) | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
| ПИ РМ-ТС/ТП | ПП(Б) | от 0 до +1750 °С | ±0,5 |
| ПИ РМ-ТС/ТП | ПР(В) | от +600 до +1700 °С | ±0,5 |
| ПИ РМ-ТС/ТП | ЖК(1) | от -100 до +1200 °С | ±0,2 |
| ПИ РМ-ТС/ТП | ХА(К) | от -100 до +1300 °С | ±0,2 |
| ПИ РМ-ТС/ТП | ХК(Ь) | от -100 до +600 °С | ±0,2 |
| ПИ РМ-ТС/ТП | 50П | от -100 до +750 °С | ±0,2 |
| ПИ РМ-ТС/ТП | 100П | от -100 до +750 °С | ±0,2 |
| ПИ РМ-ТС/ТП | Pt50 | от -100 до +750 °С | ±0,2 |
| ПИ РМ-ТС/ТП | Pt100 | от -100 до +750 °С | ±0,2 |
| ПИ РМ-ТС/ТП | 50М | от -100 до +200 °С | ±0,2 |
| ПИ РМ-ТС/ТП | 100М | от -100 до +200 °С | ±0,2 |
| ПИ РМ-Т/Н | ток (4-20) мА | от -99999 до 99999 ед.* | ±0,2 |
| ПИ РМ-Т/Н | напряжение (0-5) В | от -99999 до 99999 ед.* | ±0,2 |
| ПИ РМ-Т/Н | напряжение (0-10) В | от -99999 до 99999 ед.* | ±0,2 |
| * - под «ед.» понимается единица физической величины, измеряемая первичным преобразователем с унифицированным выходным сигналом. | |||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности измерений | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа - напряжение питания, В | от +15 до +25 от 30 до 80 от 84,0 до 106,7 (24,00±0,48) |
| Наименование характеристики | Значение | |
| ПИ РМ-ТС/ТП | ПИ РМ-Т/Н | |
| Количество измерительных каналов | 2 | |
| Схема подключения термопреобразователей сопротивления | 4-х проводная | - |
| Входное сопротивление измерительных каналов, кОм, не менее | - | 100 |
| Количество частотных каналов | 8 | |
| Полоса радиочастот, МГц | от 433,2 до 434,6 | |
| Напряжение питания постоянного тока, В | от 12 до 36 | |
| Ток потребления, мА, не более | 100 | |
| Потребляемая мощность, Вт, не более | 2 | |
| Время установления рабочего режима, мин, не более | 10 | |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 34 94 108 | |
| Масса, кг, не более | 0,5 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +30 °С, % - атмосферное давление, кПа | от -40 до +70 до 100 от 84,0 до 106,7 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 100000 | |
| Степень защиты, обеспечиваемая оболочкой | IP54 по ГОСТ 14254-2015 | |
наносится на корпус преобразователей методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь интеллектуальный ПИ РМ | - | 1 шт. |
| Антенна ВУ-433-01 | МКСН.464659.001 | 1 шт. |
| Программное обеспечение «МИРС» | МКСН.64302566540.00027-01 | 1 комплект |
| Кронштейн ALMF-001BK с винтом (Gainta) | - | 2 шт. |
| Переходник USB/PM* | МКСН.467141.003 | 1 шт. |
| Паспорт | МКСН.405544.028 ПС | 1 экз. |
| Руководство по эксплуатации | МКСН.405544.028 РЭ | 1 экз. |
| Методика поверки | ОЦСМ 026196-2017 МП | 1 экз. |
осуществляется по документу ОЦСМ 026196-2017 МП «ГСИ. Преобразователи интеллектуальные ПИ РМ. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 15.11.2017 г.
Основные средства поверки:
- калибратор программируемый П320 (рег. №7493-79): предел калиброванных напряжений 100 мВ; пределы допускаемой основной погрешности калиброванных напряжений ±(0,05-№:+10) мкВ; предел калиброванных напряжений 10 В; пределы допускаемой основной погрешности калиброванных напряжений ±(20-№:+40) мкВ; предел калиброванных токов 100 мА; пределы допускаемой основной погрешности калиброванных токов ±(0,1 ^к+1) мкА, где ик (!к) - безразмерная величина, численно равная значению калиброванного напряжения в мВ на пределе 100 мВ, в В на пределе 10 В (значению калиброванного тока в мА);
- магазин сопротивления Р4831 (рег. №6332-77): диапазон показаний от 0,021 до 111111,1 Ом, класс точности 0,02/2 10-6.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик преобразователей с требуемой точностью.
Знак поверки наносится:
- в паспорт при первичной поверке;
- в свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МКСН.405544.028 ТУ Преобразователи интеллектуальные ПИ РМ. Технические условия
