| Номер в госреестре | 70190-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ЗАО "ИКС А", г.Екатеринбург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

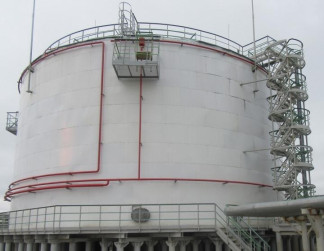

Резервуар стальной вертикальный цилиндрический РВС-5000 представляют собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-5000 (№ Р-1/4) расположен: Российская Федерация, Архангельская область, Ненецкий автономный округ, ООО «Башнефть-Полюс», месторождение им. Р. Требса, ЦПС.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-5000 № Р-1/4 | |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-5000 № Р-1/4 | |
| Высота резервуара, мм, не более | 11920 |
| Внутренний диаметр, мм, не более | 22800 |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: | |
| о/"ч - температура окружающего воздуха, С | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
