| Номер в госреестре | 70198-18 |
| Наименование СИ | Приборы кабельные |
| Обозначение типа СИ | ИРК-ПРО, мод. ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL |
| Изготовитель | ООО "Связьприбор", г.Тверь |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL (далее - приборы), предназначены для измерения электрических параметров кабелей с металлическими жилами (сопротивления изоляции, сопротивления шлейфа, электрической емкости, омической асимметрии), измерения рабочего затухания участка кабеля, уровня переходного влияния на ближнем и дальнем конце кабеля, измерения расстояния до участка с пониженным сопротивлением изоляции.
Приборы ИРК-ПРО, модель ИРК-ПРО 7.4, содержат измерительный мост, который предназначен для определения расстояния до участка с пониженным сопротивлением изоляции и до места обрыва симметричных и коаксиальных кабелей связи и силовых кабелей, измерения сопротивления изоляции, сопротивления шлейфа и электрической емкости кабеля, определения омической асимметрии симметричных кабелей. Данный мост входит в состав всех четырех моделей прибора.
Модели ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, помимо моста, содержат импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Модель ИРК-ПРО АЛЬФА Е является модификацией ИРК-ПРО АЛЬФА для измерения электрических параметров силовых кабелей.

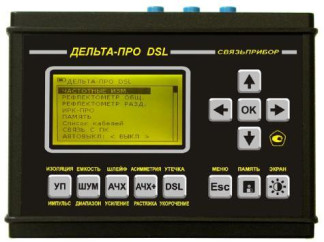

Модель ДЕЛЬТА-ПРО DSL, помимо измерительного моста, также содержит импульсный рефлектометр для оценки неоднородностей линии, но он носит индикаторный характер и не подлежит метрологической оценке. Кроме того, модель ДЕЛЬТА-ПРО DSL содержит измеритель частотных параметров кабельных линий для измерения, в полевых и стационарных условиях, рабочего затухания участка симметричного кабеля, измерения уровня переходного влияния на дальнем и ближнем конце кабеля, построения АЧХ.
В качестве дополнительной опции модели ИРК-ПРО АЛЬФА и ДЕЛЬТА-ПРО DSL имеют встроенный ADSL-модем, предназначенный для проверки возможности установления связи со станционным оборудованием ADSL (DSLAM).
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на буквенно-цифровом графическом дисплее с сохранением их в энергонезависимой встроенной памяти.
Программное обеспечение (далее по тексту - ПО), входящее в состав приборов кабельных ИРК-ПРО, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к процессору исключен конструкцией приборов. Защита приборов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) для модели | Значение для модели | |||
| ИРК-ПРО 7.4 | ИРК-ПРО АЛЬФА | ИРК-ПРО АЛЬФА Е | ДЕЛЬТА-ПРО DSL | |
| Наименование ПО | IP7.4 | 1РА | IPAE | DP DSL |
| Идентиф икационное наименование ПО | IP7.4 700.402a | IPA 8.029 | IPAE 8.034 | DP DSL 2.005 |
| Номер версии (идентификационный номер) ПО | 700.402a | 8.029 | 8.034 | 2.005 |
| Цифровой идентификатор ПО | 998F | A34E | 9CA4 | A029 |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение для модели | |||
| Мостовые измерения | ИРК-ПРО 7.4 | ИРК-ПРО АЛЬФА | ДЕЛЬТА-ПРО DSL | ИРК-ПРО АЛЬФА Е |
| Диапазон измерения сопротивления изоляции, кОм | от 1 до 10106 | |||
| Пределы допускаемого значения абсолютной погрешности измерения сопротивления изоляции Rro, кОм | ±(0,1Rro + 1 младший значащий разряд) | |||
| Диапазон измерения электрического сопротивления шлейфа Rttt (токопроводящих жил) на постоянном токе, кОм | от 0,1 • 10-3 до 9,9 | от 0,110-3 до 7010-3 | ||
| Пределы допускаемой абсолютной погрешности измерения расстояния L до места повреждения изоляции, м при сопротивлении поврежденной изоляции < 3000 кОм < 2 кОм (К - безразмерный коэффициент, численно равный площади сечения жилы кабеля) | ±(1 + 0,001 L) | ±(0,001 L + 0,02) | ||
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа Rttt (токопроводящих жил), кОм в диапазоне от 0,1 до 3 кОм в диапазоне от 3,1 до 9,9 кОм в диапазоне от 0,1-10" до 0,070 кОм | ±(0,110-3 + 0,001Rm) ±0,1 | ±(0,003-10-3+0,001 Rm) | ||
| Диапазон измерения электрической емкости С, нФ | от 0,1 до 1950 | |||
| Пределы допускаемого значения абсолютной погрешности измерения емкости, С, нФ в диапазоне от 0,1 до 1 нФ в диапазоне от 1,1 до 50 нФ в диапазоне от 51 до 1950 нФ | ±(0,1+0,10С) ±(0,1+0,02С) ±(1+0,02С) | |||
| Рефлектометрические измерения | ИРК-ПРО 7.4 | ИРК-ПРО АЛЬФА | ИРК-ПРО АЛЬФА Е | ДЕЛЬТА-ПРО DSL |
| Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) | 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480, 30720 | |||
| Нижнее значение измеряемого расстояния и мертвая зона, м (при коэффициенте укорочения 1,5) | 4,5 | |||
| Диапазон установки коэффициента укорочения | - | от 1,000 до 6,999 | ||
| Пределы допускаемой абсолютной погрешности определения расстояния, м | - | ±0,25 | ||
| Частота следования калибровочных меток, кГц | - | 781,250±1 | ||
| Перекрываемое затухание, дБ, не менее | - | 80 | ||
| Частотные измерения | ИРК- | ИРК-ПРО | ИРК-ПРО | ДЕЛЬТА- |
| ПРО 7.4 | АЛЬФА | АЛЬФА Е | ПРО DSL | |
| Затухание асимметрии генератора и приемника, дБ, не менее, дБ | - | - | - | 40 |
| Выходное и входное сопротивление, Ом | - | - | - | 120±6 |
| Опорные частоты, кГц | 4096; 2048; 1024; 512; 256; 128; 64; 32 | |||
| Пределы допускаемой относительной погрешности установки частоты, % | - | - | - | ±0,05 |
| Выходной уровень, В (дБн*) *0 дБн соответствует напряжению 0,775 В на нагрузке 120 Ом | 1,95+0,12 (8±0,5) | |||
| Диапазон измеряемых уровней входного сигнала, дБо* *0 дБо = 8 дБн | от -100 до +1 | |||
| Пределы допускаемой относительной погрешности измерения уровня, дБ, в диапазоне св. -50 до 0 дБо св. -80 до -50 дБо включ. от -100 до -80 дБо включ. | +1 +2 +4 | |||
| Уровень собственных шумов прибора, дБо, не более | - | - | - | -100 |
Таблица 3 - Технические характеристики
| Технические характеристики | ИРК- ИРК-ПРО ИРК-ПРО ПРО 7.4 АЛЬФА АЛЬФА Е | ДЕЛЬТА-ПРО DSL |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 170х140х85 | |
| Масса, кг, не более | 1,6 | |
| Электропитание: - от встроенного аккумулятора, напряжением, В | от 6 до 12 | от 7 до 9 |
| - от сети переменного тока напряжением, В частотой, Гц - максимальная потребляемая мощность, ВА, не более | 50+2,5 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более | от - 10 до +50 90 | |
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха при 30 °С, %, не более | от - 30 до +55 95 | |
наносится типографским способом на титульные листы эксплуатационных документов и на заднюю сторону приборов в виде наклеек или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы тестера.
Таблица 4
| Наименование | Обозначение | шт | Примечание |
| Прибор кабельный ИРК-ПРО | Модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL | 1 | Модель в соответствии с заказом |
| Сумка для переноски | 1 | ||
| Аккумулятор: - ДЕЛЬТА-ПРО DSL - ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е | Li-Ion Li-Ion | 1 1 | 7.2 В; 2,2 А-Ч 7.2 В; 4,4 А-Ч |
| Набор измерительных проводов | 1 | ||
| Блок питания от сети (адаптер) | SYS1308-2412-W2E | 1 | Выход: 12 В; 2,0 А; |
| Руководство по эксплуатации (для выбранной модели) | 1 | ||
| Методика поверки | МП 0876 - 0032 - 2017 | 1 |
осуществляется по документу МП 0876 - 0032 - 2017 «Приборы кабельные ИРК-ПРО, модели ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, ДЕЛЬТА-ПРО DSL. Методика поверки», утвержденному ФГУП ЦНИИС 03.10.2017 г.
Основные средства поверки:
- магазины сопротивлений: Р40104 (рег. № 10547-86), диапазон от 100 до 1000 МОм, КТ 0,1; Р40103 (рег. № 10547-86), диапазон от 1 МОм до 10 ГОм, КТ 0,1; Р40102 (рег. № 10547-86), диапазон от 0,01 до 100 МОм, КТ 0,02; Р4831 (рег. № 8510-08), диапазон от 0,01 до 110 000 Ом, КТ 0,02;
- магазин емкостей Р5025 (рег. № 5395-76): от 100 пФ до 100 мкФ, класс 0,1;
- генератор сигналов высокочастотный Г4-158 (рег. № 8777-13): диапазон частот от 0,01 до 100 МГц, погрешность установки частоты ±0,001 %, диапазон напряжения от 110-7 до 2 В, ±0,5 дБ
- микровольтметр цифровой широкополосный В3-59 (рег. № 8984-83): 20 Гц-100 МГц; (0,01-100) В; ±(0,05-0,5) %; 4 МОм; 30 пФ;
- частотомер электронно-счетный вычислительный Ч3-64/1 (рег. № 9135-83): от 0,005 Гц до 1500 МГц, ±5-10-7, от 0,1 до 10 В; m 1 МОм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на соответствующий лист формуляра и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия ТУ 4221-032-40720371-17.
| Зарегистрировано поверок | 1119 |
| Поверителей | 62 |
| Актуальность данных | 16.11.2024 |
