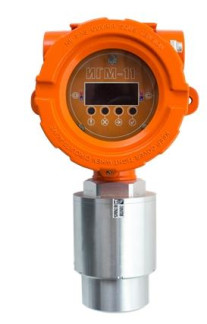

Газоанализаторы стационарные ИГМ-11, 70204-18

Идентификационные данные (признаки)

Значение

Г азоанализатор стационарный

Трансмиттер

ПГ

Идентификационное наименование ПО

igm11 led v1.11r.hex

igm11_pgo v1.64r.hex

Номер версии (идентификационный номер) ПО, не ниже

Ver 1.64r

Ver 1.64

Цифровой идентификатор ПО

0xd0eb

0x13 А0

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16 CCITT

CRC16 CCITT

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

Исполнение

газоанализа

тора

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний Т09д, с

абсолютной

относительной

ИГМ-11-01-Х

кислород (О2)

от 0 до 30 %

от 0 до 30 %

±0,5 %

-

30

ИГМ-11-02-Х

оксид углерода (CO)

от 0 до 2000 млн-1

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 2000 млн-1

-

±10 %

ИГМ-11-03-Х

сероводород (H2S)

от 0 до 100 млн-1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

30

св. 7,5 до 100 млн-1

-

±20 %

ИГМ-11-04-Х

сероводород высоких концентраций (H2S)

от 0 до 500 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

45

св. 10 до 500 млн-1

-

±20 %

ИГМ-11-05-Х

диоксид серы (SO2)

от 0 до 20 млн

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

30

св. 2,5 до 20 млн-1

-

±20 %

ИГМ-11-06-Х

диоксид серы высоких концентраций (SO2)

от 0 до 2000 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

40

св. 10 до 2000 млн-1

-

±20 %

ИГМ-11-07-Х

оксид азота (NO)

от 0 до 250 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 250 млн-1

-

± 20 %

ИГМ-11-08-Х

диоксид азота (NO2)

от 0 до 30 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 30 млн-1

-

± 20 %

ИГМ-11-09-Х

аммиак (NH3)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 100 млн-1

-

± 20 %

ИГМ-11-10-Х

аммиак высоких концентраций (NH3)

от 0 до 1000 млн-1

от 0 до 30 млн-1 включ.

±6 млн-1

90

св. 30 до 1000 млн-1

-

±20 %

ИГМ-11-11-Х

водород (H2)

от 0 до 4 %

от 0 до 2 %

±0,1 %

-

60

ИГМ-11-12-Х

цианистый водород (HCN)

от 0 до 30 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

70

св. 10 до 30 млн-1

-

±20 %

ИГМ-11-13-Х

метанол (CH3OH)

от 0 до 200 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

200

св. 10 до 200 млн-1

-

±20 %

Исполнение

газоанализа

тора

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний Т09д, с

абсолютной

относительной

ИГМ-П-14-X

этанол (C2H6O)

от 0 до 200 млн

от 0 до 10 млн-1 включ.

±2 млн-1

-

30

св. 10 до 200 млн-1

-

±20 %

ИГМ-11-15-Х

фтороводород (HF)

от 0 до 10 млн

от 0 до 0,5 млн-1 включ.

±0,1 млн-1

-

90

св. 0,5 до 10 млн-1

-

±20 %

Примечание - Х - материал корпуса: (А - алюминий; С - нержавеющая сталь)

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности

-в диапазоне от -20 °С до +60 °С, на каждые 10 °С -в диапазоне от -60 °С до -20 °С

±1,0

±4,0

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне от 70 до 96 %

(без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности

±0,1

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления от нормального на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Время прогрева, с, не более

60

Напряжение питания, В

от 12 до 32

Потребляемая мощность, Вт, не более:

- при температуре окружающей среды ниже -40°С, но выше -11°С (включён дополнительный подогрев сенсора и внутренних элементов газоанализатора, мощность нагревателя не более 12 Вт)

13,0

- при температуре окружающей среды ниже -11°С (включён дополнительный подогрев сенсора, мощность нагревателя не более 2 Вт)

3,0

- при температуре окружающей среды выше +11°С

1,0

Выходной сигнал: - цифровой

RS-485, HART

- аналоговый токовый, мА

от 4 до 20

Габаритные размеры, мм, не более: - высота

260

- ширина

130

- длина

240

Масса, кг, не более:

- в алюминиевом корпусе

2,5

- в стальном корпусе

3,5

Условия эксплуатации:

- температура окружающего среды, °С

от -60 до +60

- относительная влажность (без конденсации влаги), %, не более

96

- атмосферное давление, кПа

от 80 до 120

Средний срок службы, лет

15

Средняя наработка на отказ, ч

30000

Маркировка взрывозащиты

1Ex d [ib] IIB T4

Gb X

Наименование

Обозначение

Количество

Г азоанализатор ИГМ-11-X-X

МРБП.413347.014

1 шт.

Взрывозащищенный кабельный ввод1)

-

1 шт.

Взрывозащищенная заглушка

-

1 шт.

Упаковка

МРБП.413935.018

1 шт.

Паспорт

МРБП.413347.014 ПС

1 экз.

Руководство по эксплуатации 2)

МРБП.413347.014 РЭ

1 экз.

Методика поверки 2)

МП 112-221-2017

1 экз.

Адаптер ПГС2)

-

1 шт.

Магнит для калибровки2)

-

1 шт.

Примечания:

1)    Стандартный комплект. Допускается комплектование в количестве 2 экз. при согласовании с заказчиком.

2)    При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
