| Номер в госреестре | 70212-18 |
| Наименование СИ | Измерители мгновенных значений напряжения |
| Обозначение типа СИ | МН8ИП |
| Изготовитель | Общество с ограниченной ответственностью Фирма "Информтест" (ООО Фирма "Информтест"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений напряжения МН8ИП (далее - измерители) предназначены для измерений мгновенных значений напряжения в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.
Принцип действия измерителей основан на усилении (ослаблении) входного сигнала напряжения постоянного тока, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации в буферную память носителя мезонинов.
Конструктивно измерители выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМУ, устройство MezaBOX или аналогичные носители мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлен соединитель типа MDR 10236-55G3JL. На печатной плате мезонина размещен соединитель типа ESQT-150, обеспечивающий электропитание измерителя и обмен данными между ним и носителем мезонинов.
Измерители могут применяться в составе измерительных систем различного назначения.
По условиям применения измерители соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С и относительной влажностью воздуха до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.

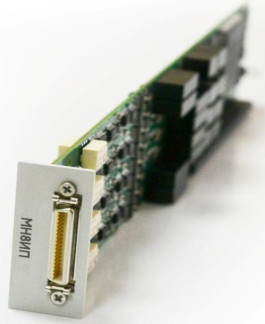

Общий вид измерителей представлен на рисунке 1. Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox, представлена на рисунке 2, пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа измерителей, установленных на носителе мезонинных модулей типа НМ-М, представлена на рисунке 3, пломбировка предусмотрена на винтах крепления защитного кожуха к корпусу носителя.
Измерители работают под управлением программного обеспечения (ПО), которое выполняет функции управления режимами работы, считывания и передачи измерительной информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций unmn8i_math.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmn8i math.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | D1387EE3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10 от -1 до +1 от -0,1 до +0,1 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования при температуре окружающей среды от +18 до +22 °С, %: для диапазона измерений от -0,1 до +0,1 В для диапазонов измерений от -1 до +1 В и от -10 до +10 В | ±[0,060+0,030 (им/их-1)] ±[0,030+0,015 (им/их-1)] |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока при минимальном периоде семплирования, % | ±0,002-AT |
| Примечания Им - верхний предел диапазона измерений, В; Ux - измеренное значение напряжения, В; АТ - отклонение температуры окружающей среды от значения +18 °С в диапазоне температур от +5 до +18 °С или от значения +22 °С в диапазоне температур от +22 до +40 °С. | |
| Количество измерительных каналов | 8 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Сила тока потребления по цепи «+5 В», А: пиковое значение динамическое значение | 1,1 0,5 |
| Сила тока потребления по цепи «-5,2 В», А: пиковое значение динамическое значение | 0,8 0,4 |
| Сила тока потребления по цепи «+12 В» и «-12 В», А: пиковое значение динамическое значение | 0,5 0,3 |
| Потребляемая мощность, Вт, не более | 8 |
| Сопротивление изоляции гальванической развязки, МОм, не менее | 20 |
| Электрическая прочность изоляции, В, не менее | 200 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 266x50,8x22 |
| Масса, кг, не более | 0,185 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при температуре +25 °C, %, не более атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мгновенных значений напряжения МН8ИП | ФТКС.468266.062 | 1 шт. |
| Кабель ТТТТТТВ | ФТКС.685621.038 | 1 шт. |
| Кабель ТТТТТТВЭ | ФТКС.685621.531 | 2 шт. |
| Соединитель контрольный Т-МН8ИП | ФТКС.685629.038 | 1 шт. |
| ИОН | ФТКС.687420.028 | 1 шт. |
| Фильтр | ФТКС.687420.145 | 1 шт. |
| Кабель USB типа А-В | 1 шт. | |
| Колонка | ФТКС.715161.001 | 1 шт. |
| Шайба 2 65Г 016 ГОСТ6402-70 | 1 шт. | |
| Шайба 2.04.016 ГОСТ10450-78 | 1 шт. | |
| Винт ВМ2^6.36.016 ГОСТ 17473-80 | 1 шт. | |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 шт. |
| Измеритель мгновенных значений напряжения МН8ИП. Руководство по эксплуатации | ФТКС.468266.062РЭ | 1 экз. |
| Измеритель мгновенных значений напряжения МН8ИП. Паспорт | ФТКС.468266.062ПС | 1 экз. |
| Управляющая панель инструмента МН8И Руководство оператора | ФТКС.65023-01 34 01 | 1 экз. |
| МН8И Руководство системного программиста | ФТКС.75023-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90ОП1 | 1 экз. |
осуществляется по документу ФТКС.468266.062РЭ «Измеритель мгновенных значений напряжения МН8ИП. Руководство по эксплуатации», в части раздела 5 «Поверка», утвержденному
ООО «АСК Экспресс» 13.11.2017 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);
- источник питания постоянного тока GPS-3030D (регистрационный номер в Федеральном информационном фонде № 19808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ФТКС.468266.062ТУ Измеритель мгновенных значений напряжения МН8ИП. Технические условия
