| Номер в госреестре | 70213-18 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | Триал-1 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные Триал-1 (далее - комплексы) предназначены для измерений напряжения и силы постоянного тока, частоты и напряжения переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.

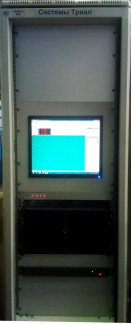

Конструктивно комплексы представляют собой стойку управления, в которой размещены: консоль управления с блоком согласования датчиков (БСД), источник бесперебойного питания и персональный компьютер (ПЭВМ), аналого-цифровой преобразователь (АЦП), нормирующие преобразователи скомпонованы в блоки нормирующих преобразователей (БНП), устанавливаемые в помещении испытательных стендов. Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом.
Принцип действия измерительных каналов (ИК) основан на преобразовании аналоговых сигналов: силы, напряжения постоянного тока, частоты и напряжения переменного тока, поступающих от первичного измерительного преобразователя в цифровой код, с последующим вычислением ПЭВМ значений физической величины действующей на первичный преобразователь, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Комплексы изготавливаются для эксплуатации в общеклиматических условиях, исполнение О4.1 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 30 °С, относительной влажностью воздуха до 80 % при температуре плюс 25 °С, без предъявления требований к механическим воздействиям, пониженной влажности, изменению температуры среды и предназначена для эксплуатации в помещениях, не содержащих химически активных сред.
Работа комплекса осуществляется под управлением специализированного программного обеспечения (СПО) Garis (Гарис) в среде операционной системы «MS Windows» и обеспечивающего циклический сбор измерительной информации от ИК комплекса; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК комплекса. Для работы с комплексом СПО Гарис использует библиотеки, выполняющие следующие функции:
- модуль GarisGrad.dll - фильтрация, градуировочные расчеты;
- модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;
- модуль GarisInterpreter.dll - интерпретатор формул для вычисляемых каналов;
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий»
в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икацион-ные данные (признаки) | Значение | |||
| Идентиф икацион-ное наименование ПО | Garis.exe | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | Не ниже 0.0.0.319 | Не ниже 0.0.0.147 | Не ниже 0.0.0.147 | Не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 7de5e54f5bf5ba5 14bd1ca77f52a42 3d | 1f4635a21a99f12 73dff5e796bee6ff 9 | 194871dff7167e72 2032913377f6a8a0 | 1b81ee91d1a68a1 b6f6f04c06b43419 8 |
| Алгоритм вычисления цифрового идентификатора | MD5 | MD5 | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу (далее - ВП)) погрешности измерений силы постоянного тока, % | ±0,5 |
| Диапазоны измерений напряжения постоянного тока, мВ | от -10 до +10 от -50 до +50 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Диапазон измерений амплитудного значения напряжения переменного тока частотой от 50 до 160 Гц, В | от 0,1 до 5 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений амплитудного значения напряжения переменного тока частотой от 50 до 160 Гц, % | ±0,5 |
| Диапазоны измерений частоты переменного тока, Гц | от 50 до 500 свыше 500 до 10000 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, % | ±0,5 |
| Наименование характеристики | Значение | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +30 | |
| - относительная влажность при температуре +25 °С, %, не более | 80 | |
| - атмосферное давление, кПа | от 97,3 до 104,6 | |
| Общее количество ИК (определяется при заказе), не более | 32 | |
| Параметры питания от сети переменного тока: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, В-А, не более | 500 | |
| Габаритные размеры, мм, не более: | ||
| - стойки управления | ||
| - высота | 1450 | 1700 |
| - ширина | 600 | 600 |
| - длина | 600 | 600 |
| - БНП | ||
| - высота | 300 | |
| - ширина | 250 | |
| - длина | 165 | |
| Масса, кг, не более: | ||
| - стойки управления | 145 | |
| - БНП | 10 | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на стойку управления в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стойка управления | СТ1606.30.00.000 | 1 |
| Блок нормирующих преобразователей (БНП) | СТ1606.00.00.100 | Количество БНП и нормирующих преобразователей определяется при заказе |
| Программное обеспечение | Гарис | 1 |
| Формуляр | СТ1606.20.00.000 ФО | 1 |
| Руководство по эксплуатации | СТ1606.20.00.000 РЭ | 1 |
| Методика поверки | СТ01-017.01 МП | 1 |
осуществляется по документу СТ01-017.01МП «Комплексы измерительно-вычислительные Триал-1. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 ноября 2017 г.
Основные средства поверки:
- калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде (далее - Госреестр) № 22125-01;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, Госреестр № 45344-10.
Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.45-001-71606963-2017 Комплексы измерительно-вычислительные «Триал-1». Технические условия
| Зарегистрировано поверок | 60 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
