Системы измерений длительности соединений УТЭК-002/УТЭК-002-GSM, 70216-18

Назначение

Системы измерений длительности соединений УТЭК-002/УТЭК-002-0БМ, далее -СИДС, предназначены для измерения длительности телефонных соединений, предоставляемых таксофонами УТЭК-002, УТЭК-002-GSM, с целью получения исходных данных для списания тарифных единиц с таксофонной электронной предоплаченной карты (ТЭП-карты) в соответствии с длительностью соединения.

Описание

Принцип действия СИДС основан на формировании для каждого таксофонного соединения учетного файла, в котором фиксируется время начала и окончания телефонного соединения.

СИДС является виртуальной (функциональной) системой оборудования с измерительными функциями в составе таксофонов УТЭК-002 и УТЭК-002-GSM, версии ПО 21.40., производства ЗАО «МФ Тариф», Санкт-Петербург.

СИДС управляет списанием тарифных единиц с ТЭП-карты в соответствии с длительностью соединения, тарифом зоны и обработки ТЭП-карты в соответствии с требованиями ISO 7816 части 1, 2, 3, (включая ТЭП-карты, предназначенные для работы с модулем безопасного применения).

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения таксофонов.

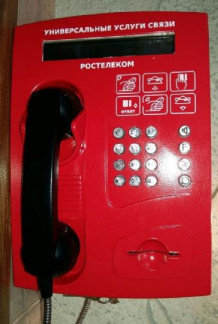

Конструктивно оборудование выполнено в виде модулей, размещенных в настенном корпусе вандалоустойчивого типа, передняя крышка которого блокируются от несанкционированного доступа замком и однократно наклеиваемой этикеткой с фирменным знаком.

Доступ к модулям возможен только после нарушения этикетки и вскрытия передней крышки ключом.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии ПО 21.40., управляет функционированием оборудования.

Идентификационные данные ПО таксофонов приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция таксофонов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию таксофонов, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИДС;

-    СИДС, в составе оборудования;

-    руководство по эксплуатации 5295-001-48958830-2017РЭ Систем измерений длительности соединений УТЭК-002/УТЭК-002-08М.

Поверка

осуществляется по документу 5295-001-48958830-2017МП «Системы измерений длительности соединений УТЭК-002/УТЭК-002-0БМ. Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 30 ноября 2017 г.

Основное средство поверки: Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
