| Номер в госреестре | 70218-18 |
| Наименование СИ | Счетчики электроэнергии однофазные многотарифные |
| Обозначение типа СИ | АЭ-1 |
| Изготовитель | "Apator S.A.", Польша |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2023 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электроэнергии однофазные многотарифные АЭ-1 (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

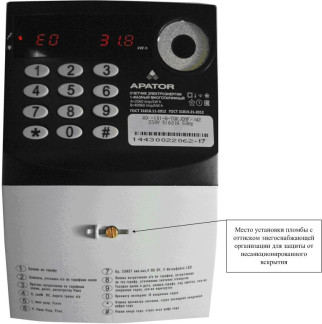

Конструктивно счетчики состоят из корпуса, клавиатуры, предназначенной для отображения режимов работы и параметров счетчиков, крышки клеммной колодки.
Счетчики имеют в своем составе измерительные элементы - датчики тока, микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии.
Дополнительно счетчики обеспечивают измерение следующих параметров:
- активной мощности прямого направления по дифференцированным во времени тарифам в «постоплатном» и «предоплатном» режимах;
- коэффициента мощности;
- действующего значения фазного напряжения;
- действующего значения фазного тока;
- частоты электрической сети.
Связь со счётчиком обеспечиваться через оптическую головку или через интерфейс WMBus.
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается на стадии изготовления счетчика.
Программное обеспечение не влияет на нормируемые метрологические характеристики счетчиков.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже V1.36 |
| Цифровой идентификатор ПО | 8A5C |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: - активной энергии (по ГОСТ 31819.21-2012) - реактивной энергии (по ГОСТ 31819.23-2012) | 1,0 2,0 |
| Номинальное напряжение UHOM, В | 230 |
| Базовый ток 1б, (Максимальный ток 1макс), А | 5 (60) |
| Стартовый ток | 0,004 1б |
| Диапазон рабочего напряжения | от 0,80'Цном до 1,10'Цном |
| Диапазон измерения коэффициента мощности | от 0,8 (при емкостной нагрузке) до 0,5 (при индуктивной нагрузке) |
| Диапазон измерения частоты переменного тока, Гц | от 49 до 51 |
| Погрешность хода часов, с/сут | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Постоянная счетчика по активной электрической энергии, имп/(кВт-ч): - основной режим - поверочный режим | 2560 40960 |
| Постоянная счетчика по реактивной электрической энергии, имп/(квар-ч): - основной режим - поверочный режим | 2560 40960 |
| Цена единицы разрядов дисплея 1) - младшего, кВтч - младшего, кварч - старшего, кВтч - старшего, квар-ч | 0,0001 0,0001 1000000 1000000 |
| Полная мощность, потребляемая цепью тока при базовом токе, В А, не более | 0,1 |
| Полная (активная) мощность, потребляемая цепью напряжения при номинальном значении напряжения, В-А (Вт), не более | 3 (1,0) |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Срок службы батареи, лет, не менее | 12 |
| Число тарифов, не менее | 8 |
| Число временных зон, не менее | 8 |
| Глубина хранения значений электрической энергии на определенный день месяца, месяцев, не менее | 16 |
| Количество записей в журнале событий, не менее, штук | 100 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 1 |
| Наименование характеристики | Значение |
| Скорость обмена информацией по интерфейсам, бит/с | 19200 |
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP54 |
| Класс защиты изоляции (по МЭК62052-11) | 2 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 130х62х200 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 0 до 95 от 96 до 104 |
| Масса, кг, не более | 0,8 |
| Средняя наработка на отказ, ч, не менее | 125000 |
| Срок службы счетчика, лет, не менее | 30 |
| 1) Конкретное значение характеристики (параметра) выбирается при параметризации счетчика | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электроэнергии однофазный многотарифный | АЭ-1 | 1 шт. | Исполнение соответствует заказу |
| Руководство по эксплуатации | - | 1 экз. | - |
| Паспорт | - | 1 экз. | - |
| Методика поверки | РТ-МП-4745-551-2017 | 1 экз. | По заказу |
| Упаковка | - | 1 шт. | Потребительская тара |
осуществляется по документу РТ-МП-4745-551-2017 «ГСИ. Счетчики электроэнергии однофазные многотарифные АЭ-1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26 сентября 2017 г.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 (регистрационный номер в Федеральном информационном фонде 37404-08);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- устройства синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе паспорта и на корпус счетчика в виде пломбы или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя Apator S.A.
