Весы платформенные 2158 Vertex, 70222-18

Назначение

Весы платформенные 2158 Vertex (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) терминала и выводятся на его дисплей.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя встроенными весоизмерительными тензорезисторными датчиками (далее - датчик) и терминала, соединённых между собой кабелем.

В весах используются:

-    весоизмерительные тензорезисторные датчики 0745A;

-    терминалы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND570xx, IND690xx, IND226x, IND560x, IND570x, ICS466x, производства «Mettler-Toledo».

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.

Терминалы имеют следующие категории пылевлагозащиты:

-    ACT350 - IP20;

-    IND131/331- 20/IP69k/IP65/ IP66;

-    IND231/IND236 - IP54/ IP65/IP67;

-    IND570, IND690, IND780, IND890, IND690xx, IND560x, IND570x - P69k;

-    ICS429, ICS439, ICS449, ICS469, ICS689 - P69k;

-    ICS425, ICS435, ICS445, ICS465, ICS685, ICS466x, IND570xx - IP65;

-    IND226x - IP66.

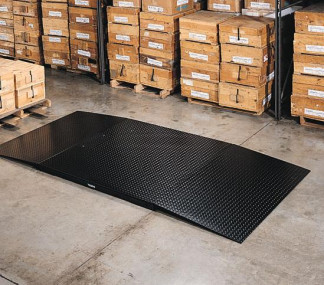

ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы оформления весового приямка, а напольные ГПУ имеют подъездные рампы.

Платформы ГПУ изготавливают из окрашенной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для установки весов на уровне пола, защитными напольными ограждениями, рамами для перевозки весов, инсталляционными наборами, заглушками рым-болтов.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство индикации отклонения от нуля (п. 4.5.5);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство предварительного задания значения массы тары (T.2.7.5);

-    устройство выборки массы тары (Т.2.7.4).

Весы выпускаются в модификациях 21580Х20У1, 21580Х20У2, 21580Х20У3, 21580Х20У4, 21580Х20У5, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, размерами и исполнением грузоприемных платформ.

Весы изготавливаются однодиапазонными и при заказе имеют обозначения вида:

2158 0X20YZ-A,

где 0 - идентификатор (всегда 0);

Х - материал изготовления ГПУ:

0    - окрашенная рифленая сталь;

1    - окрашенная гладкая сталь;

2    - нержавеющая рифленая сталь;

3    - нержавеющая гладкая сталь;

2 - тип весоизмерительного тензорезисторного датчика (всегда 2);

0 - аналоговый тип выходного сигнала (всегда 0);

У-длина и ширина ГПУ в мм: 1- (910х910); 2-(1220х1200); 3-(1220х1520); 4-(1520х1520);

5-(1220х1830); 6-(1520х2134);

Z-значение максимальной нагрузки: (1-500 кг; 2-1000 кг; 3-2500 кг; 4-5000 кг; 5-10000 кг);

A - (необязательный параметр) идентификатор терминалов.

Пример условного обозначения весов при заказе: 2158 002011.

На корпусе ГПУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов ;

-    обозначение типа и серийный номер терминала;

-    номер весов по системе нумерации предприятия-изготовителя;

-    обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значение поверочного интервала (e) и действительной цены деления (шкалы) (d);

-    максимальный диапазон устройства выборки массы тары (Т-);

-    знак утверждения типа средства измерений;

-    диапазон рабочих температур;

-    год изготовления.

Программное обеспечение

Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после

загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой или наклейкой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации, как показано на рисунке 3.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1а и 1б.

Таблица 1а - Идентификационные данные ПО

Таблица 1б - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний (III).

Значения Мах, Min, d, е, числа поверочных интервалов (n), интервалов взвешивания (m) и пределов допускаемой погрешности при поверке (mpe) в зависимости от модификации весов приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Основные технические характеристики

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 5000 кг, класса точности M1, по ГОСТ OIML R 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы - изготовителя
