| Номер в госреестре | 70224-18 |
| Наименование СИ | Измерители модулей коэффициентов передачи и отражения |
| Обозначение типа СИ | Р2-145, Р2-145/1 |
| Изготовитель | АО "НПК "Ритм", г.Краснодар |
| Год регистрации | 2018 |
| Срок свидетельства | 24.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители модулей коэффициентов передачи и отражения Р2-145, Р2-145/1 (далее -измерители) предназначены для панорамных измерений модулей коэффициентов передачи и отражения активных и пассивных СВЧ устройств.
Принцип действия измерителей основан на измерении мощности тестового сигнала, прошедшего через исследуемое СВЧ устройство детекторной головкой и измерении отраженной от исследуемого СВЧ устройства мощности датчиком КСВН (на основе моста
6 дБ). В качестве генератора тестового сигнала используется синтезатор частот. Детекторные диоды высокой чувствительности преобразуют СВЧ сигналы в сигналы постоянного тока, усиливаемые масштабирующими усилителями с системой автоматического выбора пределов. Точность такого преобразования базируется на автоматической системе коррекции нелинейности детекторов. Сигналы постоянного тока измеряются аналого-цифровым преобразователем и с помощью микроконтроллера преобразуются в численные величины, пропорциональные СВЧ мощности.

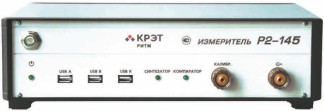

Конструктивно измерители выполнены в виде моноблока в двух модификациях Р2-145 и Р2-145/1, отличающихся способом обработки измерительной информации. В Р2-145 -информация обрабатывается внешним ПЭВМ по шине USB, в Р2-145/1 - встроенным ПЭВМ.
Программное обеспечение (ПО) измерителя представляет программный продукт «Р2-145», устанавливаемый на ПЭВМ (для Р2-145) или встроенный в прибор (для Р2-145/1) и выполняющий функции приема, обработки и отображения измерительной информации. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Р2-145 |
| Номер версии (идентификационный номер) ПО | v.1.4.2.767 |
| Цифровой идентификатор ПО | 6b3acf58cff0e11f3b3e7f6298d27363 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 0,1 до 26,5 |
| Пределы погрешности установки частоты синтезатора в рабочем диапазоне температур | ±0,5'10-6-ЕХ* |
| Нестабильность частоты за одни сутки в рабочем диапазоне температур в диапазоне частот | +0,5-10-7-Бх |
| Диапазон регулирования стабилизированной выходной мощности синтезатора, дБ/мВт | от - 10 до +10 |
| Пределы погрешности установки стабилизированной выходной мощности синтезатора, дБ | ±(0,9 + 0,05-|Р|)* |
| Диапазон измерений КСВН | от 1,03 до 5,0 |
| Пределы допускаемой относительной погрешности измерений КСВН в диапазонах частот, %: от 0,1 до 10,0 ГГц включ.: - для измеряемых КСВН от 1,03 до менее 2,0 - для измеряемых КСВН от 2,0 до 5,0 включ. св. 10,0 до 26,5 ГГц: - для измеряемых КСВН от 1,03 до менее 2,0 - для измеряемых КСВН от 2,0 до 5,0 включ. | +3-K* +5-K +(3K+1) +(5K+1) |
| Диапазон измерения ослаблений, дБ | от - 50 до 30 |
| Пределы допускаемой абсолютной погрешности измерений ослаблений, вносимых пассивными согласованными четырехполюсниками, дБ | +(0,3 + 0,015-А)* |
| Максимальная мощность калибровочного сигнала на выходе «Калибр», мВт | 40 |
| Пределы допускаемой абсолютной погрешности по ослаблению, вносимой калибровочным аттенюатором на постоянном токе, дБ: на пределе 0 на пределе 10 на пределе 20 на пределе 30 на пределе 40 | от - 0,1 до 0 ±0,15 ±0,25 ±0,30 ±0,35 |
| КСВН детекторной головки не более: - в диапазоне частот от 0,1 до 10,0 включ., ГГц, - в диапазоне частот св. 10,0 до 18,0 включ., ГГц, - в диапазоне частот св. 18,0 до 26,5 включ., ГГц | ,3 ,4 ,5 |
| Время установления рабочего режима, мин, не более | 15 |
| Мощность, потребляемая измерителями от сети питания при номинальном напряжении, не более, В-А | 120 |
| Измерители сохраняют свои метрологические характеристики в заданных приделах при питании его от сети переменного тока - напряжением, В - частотой, Гц | от 176 до 242 от 48 до 62 |
| Тип измерительных входов/выходов измерителей | IX вариант 3, тип III по ГОСТ 13317-89 |
| Масса, кг, не более: - Р2-145 - Р2-145/1 | 6.5 8.5 |
| Габаритные размеры измерителей (длинахширинахвысота), мм: - Р2-145 - Р2-145/1 | 350x260x105 350x260x210 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от 5 до 40 до 90 |
| * где Fx - установленная частота, Гц, Р - установленный уровень мощности СВЧ сигнала, дБ/мВт, K - измеренное значение КСВН, А - измеренное значение ослабления, дБ | |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель измерителя методом окрашивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Измеритель | Р2-145 (Р2-145/1) в зависимости от заказа | 1 |
| Датчик КСВН | 3,5/1,52 мм | 1 |
| Г оловка детекторная | 3,5/1,52 мм | 1 |
| Датчик КСВН | 7,0/3,04 мм | 1 |
| Г оловка детекторная | 7,0/3,04 мм | 1 |
| Аттенюатор резистивный | 10 дБ | 1 |
| Одиночный комплект ЗИП | 1 | |
| Руководство по эксплуатации. Часть 1 | КМСИ.468166.063РЭ | 1 |
| Формуляр | КМСИ.468166.063ФО | 1 |
| Комплект ПО | накопитель USB Flash | 1 |
осуществляется по документу КМСИ.468166.063РЭ «Измерители модулей коэффициентов передачи и отражения Р2-145, Р2-145/1. Руководство по эксплуатации. Часть 1», раздел 7 «Поверка прибора», утвержденному ФГБУ «ГНМЦ» Минобороны России 14.09.2017 г. Основные средства поверки:
- частотомер электронно-счетный Ч3-66 (рег. № 9273-85);
- ваттметр поглощаемой мощности NRP33S (рег. № 63233-16);
- мультиметр В7-64/1 (рег. № 16688-97);
- калибратор универсальный Н4-11 (рег. № 25610-03);
- генератор рубидиевый опорный LPFRS-01 (рег. № 28435-04);
- аттенюатор ступенчатый 8495D (рег. № 60237-15);
- набор мер КСВН и полного сопротивления 1 разряда ЭК9-140 (рег. № 36021-07);
- набор мер полного и волнового сопротивления 1 разряда ЭК9-145 (рег. № 8935-82);
- комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85);
- комплект для измерения соединителей коаксиальных КИСК-3,5 (рег. № 9865-85);
- нагрузки коаксиальные - рабочий эталон 2-го разряда по ГОСТ 8.813-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на лицевую панель измерителя в виде наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волноводного сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов КМСИ.468166.063ТУ Измерители модулей коэффициентов передачи и отражения Р2-145, Р2-145/1
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
