Хроматографы ионные Dionex Aquion, 70226-18

Назначение

Хроматографы ионные Dionex Aquion (далее - хроматографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины и др.) и других неорганических и органических соединений в соответствии с аттестованными методиками измерений при использовании в сфере государственного регулирования обеспечения единства измерений.

Описание

Принцип действия ионных хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.

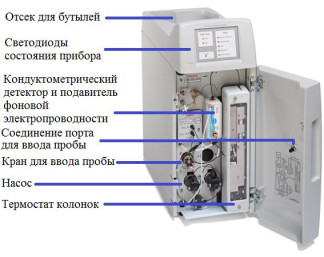

Хроматографы представляют собой моноблоки, внутри которых расположены: панель состояния прибора из светодиодов LED, отсек и емкости для элюента, разъём и крепления подавителей электропроводности элюента, держатель для колонок, автоматический кран для ввода пробы (кран - дозатор), изготовленный из материала РЕЕК типа Rheodyne, двухплунжерный насос, термостатируемый кондуктометрический детектор и прочие устройства. Хроматографы управляются с помощью программного обеспечения (ПО) Chromeleon по USB интерфейсу.

Хроматографы для снижения фоновой электропроводности элюента перед детектором могут использовать безреагентные электролитические подавители или мембранные химические подавители для микроколонок (внутренним диаметром 2 или 3 мм) и аналитических колонок от 4 до 9 мм. С подавителем могут быть связаны мембранные устройства для удаления карбонатов. Для прямого ввода проб кислот или щелочей используют безреагентные электролитические мембранные нейтрализаторы.

Хроматографы содержат встроенный порт для ручной подачи пробы в кран -дозатор с портом типа «Луер» с помощью одноразовых шприцов, а также могут комплектоваться устройствами для автоматической подачи пробы в кран-дозатор, например, автосамплерами моделей: AS-AP, AS-DV, AS-HV и другими, а также блоками SS и SP различных модификаций (SP1, SP2, SPx) для непрерывной подачи и подготовки технологических проб. Для одновременного определения, например, анионов и катионов, два хроматографа соединяют друг с другом с помощью одного автосамплера для одновременного или последовательного ввода проб, и под управлением одного ПО Chromeleon.

Хроматографы могут комплектоваться внешним устройством для генерации элюента. Хроматографы также могут комплектоваться устройствами для автоматической подготовки пробы методами автоматической экстракции, сжигания, поглощения газов, предконцентрирования, разбавления, предколоночной и послеколоночной дериватизации. Опционально внутрь хроматографа могут быть установлены дополнительный 6-или 10-портовый кран, термостат колонок с теплообменником для предварительного подогрева элюента перед колонкой, комплект для безреагентной хроматографии с регенерацией элюента, дополнительные детекторы, насосы и другие устройства. Хроматографы в защитном кожухе «Integral» могут быть размещены для эксплуатации в производственных условиях для непосредственного подключения в линию технологических потоков для контроля их состава и снабжены дополнительными блоками и приспособлениями.

Программное обеспечение

Программное обеспечение (ПО) Chromeleon™ используется для управления прибором Dionex Aquion и для сбора и обработки данных.

Доступны два режима управления: автоматический, при котором создается список команд (последовательность), которые должны быть выполнены в хронологическом порядке, и прямое управление, при котором можно управлять хроматографом в наборе панелей.

Вкладки в наборе панелей предоставляют доступ к состоянию и управлению функциями для каждого компонента системы (насос, детектор, автосамплер, и т.д.). Основная панель (Chromeleon console) включает информацию о подключенных к ПО хроматографах, автосамплере и др. дополнительных модулей, о их состоянии, хроматограмму и панели управления. Панель Chromeleon studio включает обработку хроматограмм, математическую, статистическую, сравнительную, графическую и иную обработку и работу с результатами, а также создание и печать результатов.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует высокому уровню. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации методом компьютерной графики и на боковую панель прибора в виде наклейки.

Таблица 4 - Комлпектность средства измерений

Поверка

осуществляется по документу 009-11-17 «Хроматографы ионные Dionex Aquion. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2017 г.

Основные средства поверки:

-    ГСО 7793-2000 состава нитрат-иона, массовая концентрация нитрат-ионов 1,00 мг/см3, относительная погрешность ±1%;

-    ГСО 7775-2000 состава ионов натрия, массовая концентрация ионов натрия 1,00 мг/см3, относительная погрешность ±1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя.
