Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °C ИРТХ-400, 70238-18

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400 (далее установка ИРТХ-400) предназначена для измерений относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне температур от плюс 20 до плюс 400 °С.
Карточка СИ
Номер в госреестре 70238-18
Наименование СИ Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °C
Обозначение типа СИ ИРТХ-400
Изготовитель Восточно-Сибирский филиал ФГУП "ВНИИФТРИ", г.Иркутск
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400 (далее установка ИРТХ-400) предназначена для измерений относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне температур от плюс 20 до плюс 400 °С.

Описание

Принцип действия установки ИРТХ-400 основан на измерении резонансных частот f0 и fe и собственных добротностей Q00 и Q0e объёмного резонатора до и после помещения в резонатор образца диэлектрика и последующего расчета относительной диэлектрической проницаемости е и тангенса угла диэлектрических потерь tgS.

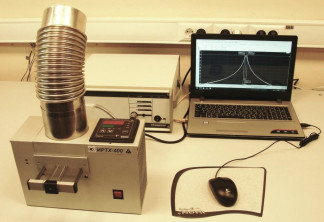

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400 состоит из измерительного блока, анализатора цепей скалярного Р2М-18А/1 и устройства управления и отображения информации портативного ПКУ-11.

Программное обеспечение

Программное обеспечение (ПО) записано на жестком диске ПКУ-11 в среде «Mathcad» и выполняет расчет диэлектрической проницаемости и тангенса угла потерь образца диэлектрического материала по характеристикам объемного резонатора без измеряемого образца и с измеряемым образцом. Расчет диэлектрических параметров образца выполняется по математическим зависимостям, приведенным в ГОСТ Р 8.623-2015 ГСИ. Относительная диэлектрическая проницаемость и тангенс угла диэлектрических потерь твердых диэлектриков. Методики выполнения измерений в диапазоне сверхвысоких частот.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Расчет РТХ

Номер версии (идентификационный номер) ПО

02-2017

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая частота, ГГц

от 8 до 12

Диапазон измерений относительной диэлектрической проницаемости

от 2 до 10

Пределы допускаемой относительной погрешности измерений относительной диэлектрической проницаемости, %

±2

Диапазон измерений тангенса угла диэлектрических потерь

от 110-4 до 5 10-2

Пределы допускаемой относительной погрешности измерений тангенса угла диэлектрических потерь, %

±20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон нагрева образца, °С

от +20 до +400

Неопределенность задания температуры образца и нестабильность ее поддержания, °С, не более

4

Время измерения параметров одного образца при нагреве до 400 °С, ч, не более

1

Электрическое напряжение питания переменного тока частотой 50±1 Гц, В

220±22

Потребляемая мощность, кВт, не более

1

Мощность нагревателя, Вт, не более

300

Г абаритные размеры измерительного блока, мм

305x220x270

Масса измерительного блока, кг, не более

7,5

Характеристики образцов материалов:

-    диаметр, мм

-    толщина, мм

-    отклонения от параллельности и плоскостности торцевых поверхностей по ГОСТ 24643, мм, не более

-    термостойкость без размягчения, расплавления или возгорания (обугливания) в воздушной среде, °С, не менее

49,9-0,1

2,5±0,3

0,02

450

Средний срок службы, лет, не менее

5

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, мм. рт ст.

-    отсутствие вибрации, ударов

от +15 до +25 от 20 до 80 от 630 до 800

Знак утверждения типа

наносится на переднюю панель измерительного блока цифровой печатью на полиэфирной пленке, на титульный лист паспорта печатным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество, шт.

Анализатор цепей скалярный Р2М-18А/1 ЖНКЮ.468166.027

1

Блок измерительный УБЖК.411141.003

1

Устройство управления и отображения информации портативное ПКУ-11 ЖНКЮ.468982.01

1

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400. Руководство по эксплуатации. УБЖК.410114.001РЭ

1

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400. Паспорт. УБЖК.410114.001ПС

1

CD-диск с программой расчета диэлектрических параметров в среде «Mathcad» УБЖК.410114.001РР

1

Поверка

осуществляется по документу УБЖК.410114.001РЭ Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400. Руководство по эксплуатации, приложение А, утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» «22» сентября 2017 г.

Основные средства поверки:

ГСО комплексной диэлектрической проницаемости (полиэтилен) (регистрационный номер в Федеральном информационном фонде 1683-79);

ГСО комплексной диэлектрической проницаемости (стекло оптическое бесцветное марки К8) КДПК8СЧ (регистрационный номер в Федеральном информационном фонде 7972-2001);

ГСО комплексной диэлектрической проницаемости (корундовая керамика) (регистрационный номер в Федеральном информационном фонде 5090-89).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится в виде наклейки в верхней части боковой панели измерительного блока и в свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.711-2013 ГСИ. Государственная поверочная схема для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 1 до 178,4 ГГц

ГОСТ Р 8.623-2015 ГСИ. Относительная диэлектрическая проницаемость и тангенс угла диэлектрических потерь твердых диэлектриков. Методики выполнения измерений в диапазоне сверхвысоких частот

Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 до 400 °С ИРТХ-400. Технические условия. УБЖК.410114.001 ТУ

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 06.12.2024
