Государственный реестр средств измерений

Измерители температуры многоканальные прецизионные Термоизмеритель ТМ-12м, 70240-18

70240-18
Измерители температуры многоканальные прецизионные «Термоизмеритель ТМ-12м» предназначены для измерений температуры контактным способом с помощью первичных преобразователей - термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учетом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.
Карточка СИ
Номер в госреестре 70240-18
Наименование СИ Измерители температуры многоканальные прецизионные
Обозначение типа СИ "Термоизмеритель ТМ-12м"
Изготовитель ООО "Производственно-экологическое предприятие "СИБЭКОПРИБОР" (ООО "ПЭП "СИБЭКОПРИБОР"), г. Новосибирск
Год регистрации 2018
Срок свидетельства 26.01.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители температуры многоканальные прецизионные «Термоизмеритель ТМ-12м» предназначены для измерений температуры контактным способом с помощью первичных преобразователей - термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учетом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.

Описание

Принцип действия измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12м» (в дальнейшем - измерители) основан на измерении электрического сопротивления ТС или термоэлектродвижущей силы (ТЭДС) ТП и преобразовании измеренной величины, с учётом ИСХ или НСХ ТС или ТП, в значение измеряемой температуры.

Сигнал с каждого подключённого первичного преобразователя подается на вход аналого-цифрового преобразователя, с выхода которого цифровое значение поступает в микропроцессор, который осуществляет функцию преобразования цифрового значения в температуру, ТЭДС или сопротивление с использованием ИСХ или НСХ преобразования.

При преобразовании цифрового значения сигнала с ТП в температуру учитывается температура свободных концов ТП. Встроенный датчик температуры, измеряющий температуру свободных концов ТП, расположен в непосредственной близости к месту подключения ТП к измерителю.

Измерения производятся циклами. При измерении сопротивлений в каждом цикле выполняются измерения при двух направлениях измерительного тока сначала от первого канала до последнего, затем от последнего до первого. При измерении ТЭДС в каждом цикле выполняются измерения от первого канала до последнего, и в обратном порядке. Для каждого канала усреднённый за цикл результат привязывается ко времени, соответствующему середине цикла. ТС подключаются к измерителю по четырёхпроводной схеме, ТП подключаются по двухпроводной схеме. Для подключения ТП и удалённых ТС используются коммутаторы, подключаемые к измерителю с использованием четырёхпроводной линии связи.

Измеритель имеет энергонезависимую память, в которой сохраняются коэффициенты ИСХ ТС, ИСХ ТП, НСХ ТС, НСХ ТП и индивидуальный автоматически изменяемый идентификационный номер, который позволяет контролировать, изменялись ли ИСХ измерительных каналов с момента последней поверки. Измерение температуры с использованием ИСХ ТП, полученных в ходе индивидуальной градуировки, позволяет уменьшить суммарную погрешность измерений за счет коррекции систематической погрешности ТП. Для оценки погрешности измерений температуры с использованием НСХ допускаемая погрешность измерителя и допускаемая погрешность ТП суммируются.

В измерителе действует режим самодиагностики, который запускается автоматически после его включения и периодически при работе.

В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, могут использоваться внешние, не входящие в комплект измерителя медные и платиновые ТС по ГОСТ 6651-2009 с номинальным сопротивлением 50, 100 и 500 Ом и ТП с НСХ типов S,B,K,L,J,M,N,T по ГОСТ Р 8.585-2001.

Измеритель выпускается в трех модификациях:

-    «Термоизмеритель ТМ-12м.2» - предназначен для измерения температуры с использованием только ИСХ ТС, входящих в комплект измерителя, не имеет коммутаторов для измерений температуры удалённых объектов;

-    «Термоизмеритель ТМ-12м.4» - предназначен для измерений температуры как с использованием ИСХ ТС, входящих в комплект измерителя, так и с помощью внешних (не входящих в комплектность измерителя) ТС с НСХ по ГОСТ 6651-2009, имеет коммутаторы для измерений температуры удалённых объектов;

-    «Термоизмеритель ТМ-12м.5» - предназначен для измерений температуры как с использованием ИСХ ТС, входящих в комплект измерителя, так и с помощью внешних ТС с НСХ по ГОСТ 6651-2009, а также внешних ТП с ИСХ или НСХ по ГОСТ Р 8.585-2001, имеет коммутаторы для измерений температуры удалённых объектов.

Программное обеспечение

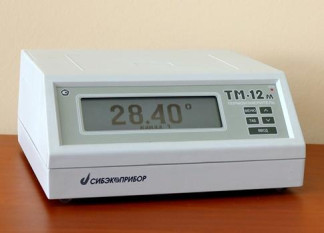

Рисунок 1 - Общий вид средства измерений

Программное обеспечение (далее - ПО) измерителя представлено встроенным программным обеспечением микропроцессора. В функции ПО входит выполнение измерений в различных режимах, градуировка, реализация протокола обмена с внешними устройствами, связь с внешними устройствами посредством последовательного интерфейса. Исполняемый код ПО размещён в памяти программ микропроцессора и недоступен для считывания и модификации. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Встроенное ПО «Термоизмеритель ТМ-12м»

Номер версии (идентификационный номер ПО)

12м.2, 12м.4, 12м.5

Цифровой идентификатор ПО

Отсутствует, исполняемый код недоступен для считывания и модификации

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Количество каналов измерения

12

Диапазон измерений температуры при использовании ТС с учётом ИСХ, °С

от -50 до +200

Диапазон измерений температуры при использовании ТС по НСХ ГОСТ 6651 -2009 , °С

от -145 до +660

Диапазон измерений температуры при использовании ТП с учётом ИСХ и по НСХ ГОСТ Р 8.585-2001, °С

от -270 до +1820

Диапазон измерений ТЭДС, мВ

от - 10 до + 75

Диапазоны измерений сопротивления, Ом

от 40 до 180 и от 400 до 900

Пределы абсолютной допускаемой погрешности измерений (основной и в рабочих условиях эксплуатации) приведены в таблице 3

Таблица 3 - Пределы абсолютной допускаемой погрешности измерений

Наименование измеряемого параметра

Пределы допускаемой абсолютной погрешности измерений:

основная

в рабочих условиях эксплуатации

ТЭДС, мВ

±(0,006 + 4-10- tf|)

±(0,012 + 4-10-5- ^1)

Электрическое сопротивление, Ом

С ЛА

±(0,006 + 4-10-Я)

±(0,012 + 4-10-5-Я)

Температура с применением ТС с ИСХ ТС:

-    в диапазоне от 0 до +100 °С, °С

-    в диапазонах ниже 0 до -50 °С и свыше +100 до +200 °С, °С

±0,05

±0,1

о" о"

±±

Температура без учета погрешности ТС, °С Температура с применением ТС по НСХ: класса допуска АА ГОСТ 6651-2009

-    в диапазоне температур от -50 до +660 °С, °С

-    в диапазоне температур ниже -50 до -145 °С, °С класса допуска А ГОСТ 6651-2009

-    в диапазоне температур от -50 до +660 °С, °С

-    в диапазоне температур ниже -50 до -145 °С, °С

±(0,03 + 0,0002-111)***

±(0,13 + 0,0019-|ф ±(0,15 + 0,0021-Й

±(0,18 + 0,0022-|ф ±(0,20 + 0,0024-|ф

±(0,06 + 0,0002-111)

±(0,16 + 0,0019-|ф ±(0,18 + 0,0021-|ф

±(0,21 + 0,0022-|ф ±(0,23 + 0,0024-|ф

Наименование измеряемого параметра

Пределы допускаемой абсолютной погрешности измерений:

основная

в рабочих условиях эксплуатации

класса допуска В ГОСТ 6651-2009

- в диапазоне температур от -50 до +660 °С, °С

±(0,33 + 0,0052-|ф

±(0,36 + 0,0052-|t|)

- в диапазоне температур ниже -50 до -145 °С, °С

±(0,35 + 0,0054-|t|)

±(0,38 + 0,0054-|t|)

класса допуска С ГОСТ 6651-2009

- в диапазоне температур от -50 до +660 °С, °С

±(0,63 + 0,01-|t|)

±(0,66 + 0,01-|t|)

- в диапазоне температур ниже -50 до -145 °С, °С

±(0,65 + 0,01-|t|)

±(0,68 + 0,01-|t|)

Температура с применением ТП с ИСХ: типа S

- от -50 до 0 °С

±( 1,2 + 2,1-10-3-t)

±(1,4 + 2,1-10-3-t)

- свыше 0 до +140 °С

±(1,2 - 2,1-10-3-0

±(1,4 - 2,1-10-3-t)

- свыше +140 до +1768 °С

±0,9

±1,1

типа B

- свыше +449 до +1820 °С

±1,9

±2,1

типа L

- от -200 до -15,8 °С

±0,7

±0,9

- свыше -15,8 до 0 °С

±(1,0 + 19,0-10-3-t)

±(1,2 + 19,0- 10-3-Г)

- свыше 0 до +15,5 °С

±(1,0 - 19,4-10-3-t)

±(1,2 - 19,4- 10-3-t)

- свыше +15,5 до +800 °С

±0,7

±0,9

типа K

- от -200 до -25,9 °С

±0,7

±0,9

- свыше -25,9 до 0 °С

±(1,0 + 11,6-10-3-0

±(1,2 + 11,6-10-3-t)

- свыше 0 до +25,0 °С

±(1,0 - 12,0-10-3-0

±(1,2 - 12,0- 10-3-t)

- свыше +25,0 до +1372 °С

±0,7

±0,9

типа N

- от -200 до -39,1 °С

±0,7

±0,9

- свыше -39,1 до 0 °С

±(1,0 + 7,7-10-3-0

±(1,2 + 7,7- 10-3-t)

- свыше 0 до +37,7 °С

-3 -0 ,08, -,0 (±

±(1,2 - 8,0- 10-3-t)

- свыше +37,7°С до +1300 °С

±0,7

±0,9

типа T

- от -200 до -26,6 °С

±0,7

±0,9

- свыше -26,6 до 0 °С

±(1,0 + 11,3- 10-3-о

±(1,2 + 11,3-10-3-t)

- свыше 0 до +25,2 °С

±(1,0 - 11,9-10-3-0

±(1,2 - 11,9- 10-3-t)

- свыше +25,2 до +400 °С

±0,7

±0,9

типа J

- от -210 до -20 °С

±0,7

±0,9

- свыше -20 до 0 °С

±(1,0 + 14,9-10-3-t)

±(1,2 + 14,9- 10-3-t)

- свыше 0 до +19,6 °С

±(1,0 - 15,3-10-3-t)

±(1,2 - 15,3 - 10-3-t)

- свыше+ 19,6 до +1200 °С

±0,7

±0,9

типа M

- от -210 до -20 °С

±0,7

±0,9

- свыше -20 до 0 °С

±(1,0 + 12,4-10-3-t)

±(1,2 + 12,4- 10-3-t)

- свыше 0 до +19,6 °С

±(1,0 - 13,2-10-3-t)

±(1,2 - 13,2- 10-3-t)

- свыше +19,6 до +1200 °С

±0,7

±0,9

Температура с применением ТП с НСХ

по ГОСТ Р 8.585 без учета погрешности ТП:

тип S

- от -50 до 0 °С

±(1,0 + 2,7-10-3-t)

±(1,2 + 2,7- 10-3-t)

- свыше 0 до +146,3 °С

±(1,0 - 2,7-10-3-t)

±(1,2 - 2,7- 10-3-t)

- свыше +146,3 до +1768 °С

±0,6

±0,8

тип B

- от +250 до +449 °С

±(3,4 - 4,0-10-3-t)

±(3,6 - 4,0- 10-3-t)

- свыше +449 до +1820 °С

±1,6

±1,8

тип L

- от -200 до +800°С

±0,3

±0,5

тип K

- от -270 до +372°С

±0,3

±0,5

тип N

- от -270 до +1300°С

±0,6

±0,8

тип T

- от -270 до +400°С

±0,3

±0,5

тип J

- от -210 до +1200 °С

±0,3

±0,5

тип M

- от -200 до +100°С

±0,4

±0,6

тип S, без компенсации температуры свободных

концов

- от -50 до 0 °С

±(1,0+ 3,4-10-3-0

±(1,2 + 3,4- 10-3-t)

- свыше 0 до +140 °С

±(1,0 - 3,4- 10-3-t)

±(1,2 - 3,4- 10-3-t)

свыше +140 до +1768 °С

±0,5

±0,7

Примечания:

- где U - измеряемая ТЭДС, мВ

- где R - измеряемое электрическое сопротивление, Ом

- где t - измеряемая температура, °С

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Интерфейс для связи с ПК

RS-232 и USB

Максимальная длина линии связи измерителя с коммутатором, м, не менее

100

Количество циклов результатов измерений, сохраняемых в памяти измерителя при подключении всех измерительных каналов одновременно, не менее

40000

Нормальные условия эксплуатации

-    температура окружающего воздуха, °C

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 не более 75 от 84 до 106,7

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +10 до +35 не более 75 от 84 до 106,7

Масса, кг, не более

3

Средний срок службы прибора, не менее, лет

5

Средняя наработка на отказ, не менее, ч

6000

Знак утверждения типа

наносится на лицевую панель корпуса измерителя методом наклейки, на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Таблица 5

Наименование

Обозначение

Кол-во

Примечание

«Термоизмеритель ТМ-12м.2»

ИШВЖ.030.1

1

Модификация и исполнение уточняются при заказе

«Термоизмеритель ТМ-12м.4»

ИШВЖ.030.2

«Термоизмеритель ТМ-12м.5»

ИШВЖ.030.3

Комплект запасных частей и

принадлежностей

Вставка плавкая ВП2Б-1В 0,25 А

-

2

Шнур сетевого питания

-

1

-

Кабель для связи через интерфейс RS-232C

-

1

По запросу

Кабель для связи через интерфейс USB

-

1

По запросу

Компакт-диск с дополнительным программным обеспечением в соответствии с методикой измерений ФР.1.32.2011.10456

-

1

-

Коммутатор

ИТТТВЖ.030.07

2

Для исполнения «Термоизмеритель ТМ-12м.4»

Коммутатор

ИТТТВЖ.030.08

2

Для исполнения «Термоизмеритель ТМ-12м.5»

Клеммная колодка

-

12

Для исполнения «Термоизмеритель ТМ-12м.5»

Кабель связи приборов с коммутатором

-

2

Суммарная длина двух кабелей не превышает 100 м, для исполнений «Термоизмеритель ТМ-12м.4», «Термоизмеритель ТМ-12м.5»

Разъем-заглушка

-

1

Для исполнений «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5»

Термопреобразователи сопротивления с НСХ 100П или Pt100 ГОСТ 6651-2009

-

12

Тип и конструктивное исполнение термопреобразователей сопротивления уточняется при заказе

Ведомость эксплуатационных документов ИШВЖ.031 ВЭ

ИТТТВЖ.031 ВЭ

1

-

Комплект эксплуатационных документов по ведомости ИШВЖ.031 ВЭ

-

1

-

Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м». Методика поверки

004-30007-2017

1

-

Поверка

осуществляется по документу 004-30007-2017 «Измеритель температуры многоканальный прецизионный «Термоизмерители ТМ-12м». Методика поверки», утвержденному ФГУП «СНИИМ» 29 сентября 2017 г.

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2, регистрационный номер в Федеральном информационном фонде 23040-07;

-    мультиметр «Agilent 34401А», регистрационный номер в Федеральном информационном фонде 54848-13;

-    компаратор напряжений Р3017, регистрационный номер в Федеральном информационном фонде 9706-84;

-    магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде 6332-77.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса измерителя в виде наклейки и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования.

Технические условия ТУ 4211-030-39120772-2012. «Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м».

70240-18
Номер в ГРСИ РФ:
70240-18
Производитель / заявитель:
ООО "Производственно-экологическое предприятие "СИБЭКОПРИБОР" (ООО "ПЭП "СИБЭКОПРИБОР"), г. Новосибирск
Год регистрации:
2018
Cрок действия реестра:
26.01.2028
Похожие СИ
84405-22
84405-22
2022
Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань
Срок действия реестра: 21.01.2027
84643-22
84643-22
2022
Amrus Enterprises, Ltd., США (Завод-изготовитель Hangzhou Long Can Liquid Metal Technology Co, Ltd., Китай)
Срок действия реестра: 21.02.2027
84776-22
84776-22
2022
"Ashcroft Instruments GmbH", Германия; "Ashcroft Inc.", США
Срок действия реестра: 28.02.2027
84621-22
84621-22
2022
"Vega Technologies Inc.", Китай; Заводы-изготовители: фирма "Vega Technologies Inc.", Китай; фирма "Vega Technologies Inc.", Тайвань
Срок действия реестра: 03.03.2027
84854-22
84854-22
2022
Общество с ограниченной ответственностью "Приборсервис-Пермь" (ООО "Приборсервис-Пермь"), г. Пермь
Срок действия реестра: 05.03.2027
84877-22
84877-22
2022
"WISE Control Inc.", Корея
Срок действия реестра: 17.03.2027
85403-22
85403-22
2022
Общество с ограниченной ответственностью "РУСГЕОТЕХ" (ООО "РУСГЕОТЕХ"), г. Москва
Срок действия реестра: 22.04.2027
85513-22
85513-22
2022
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва
Срок действия реестра: 04.05.2027
85715-22
85715-22
2022
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 01.06.2027
85763-22
85763-22
2022
Общество с ограниченной ответственностью "Термэкс" (ООО "Термэкс"), г. Томск
Срок действия реестра: 07.06.2027
