| Номер в госреестре | 70241-18 |
| Наименование СИ | Копры вертикальные |
| Обозначение типа СИ | DWT |
| Изготовитель | "Zwick GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры вертикальные DWT (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях ударной прочности образцов различных материалов.
Принцип действия копров основан на измерении количества энергии, затраченной на деформацию образца единичным ударным нагружением. Энергия, затраченная на деформацию образца, определяется как разность потенциальной энергии падающего груза, поднятого на расчётную высоту, и кинетической энергии в точке после разрушения образца.

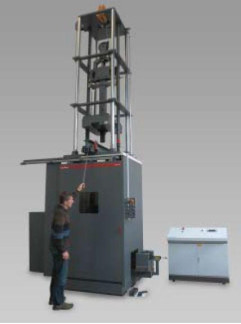

Конструктивно копры состоят из корпуса, вертикальных колонн, падающего груза с бойком, электропривода салазок падающего груза, пульта управления и системы обработки данных, предназначенной для управления работой, проведения настройки, калибровки, задания видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Копры могут оснащаться устройством для центрирования, загрузки и удержания испытываемого образца и инструментированным бойком. Подъем падающего груза с бойком может осуществляется с помощью электропривода автоматически.
Падающий груз закреплен на салазках, свободно перемещающихся по колоннам при выключенном тормозном механизме.
Положение траверсы с бойком по высоте, соответствующее выбранному значению энергии, устанавливается автоматически.
Для проведения теста задается либо высота падения падающего груза, либо энергия необходимая для разрушения образца. В случае выбора энергии, компьютер автоматически высчитывает необходимую высоту поднятия падающего груза. Привод салазок поднимает падающий груз на необходимую высоту, тормоза салазок упираются в направляющие колонны, падающий груз отсоединяется от салазок и падает вниз на образец.
Копры вертикальные DWT выпускаются в девяти модификациях, отличающихся друг от друга диапазоном измерения энергии, нагрузки, габаритными размерами и массой.
предлагает следующие функции:
- передача всех зарегистрированных измеренных значений в testXpert TRS;
- любое отображение кривых измерения (например, график Y-X "усилие - перемещение");
- возможность анализа и расчета значений (например, энергия = усилие * перемещение).
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | testXpert® |
| Номер версии ПО | 7.0 (не ниже) |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (Название ПО) | - |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
| Характеристики | DWT20-5 | DWT20-2,5 | DWT30-5 | DWT30-2,5 | DWT40-5 | DWT40-2,5 | DWT60 | DWT80 | DWT100 |
| Диапазон измерений потенциальной энергии (со стандартным грузом), Дж | от 2011 до 20110 | от 4022 до 20110 | от 3007 до 30068 | от 6008 до 30043 | от 4002 до 40025 | от 8005 до 40025 | от 6077 до 60773 | от 8025 до 80246 | от 10026 до 100000 |
| Диапазон измерений потенциальной энергии (с грузом, имеющим переменную массу), Дж | от 4076 до 60773 | от 4076 до 80246 | от 4199 до 100000 | ||||||
| Допускаемое отклонение запаса потенциальной энергии от номинального значения, % | ±2 | ||||||||
| Масса падающего груза (в стандартном исполнении), кг | 410 | 820 | 613 | 1225 | 816 | 1632 | 1239 | 1636 | 2044 |
| Масса падающего груза (с переменной массой), кг | от 831 до 1239 | от 831 до 1636 | от 856 до 2044 | ||||||
| Пределы допускаемой относительной погрешности измерений массы падающего груза, % | ±2 | ||||||||
| Диапазон скоростей, м/с | от 3,1 до 9,9 | от 3,1 до 7,0 | от 3,1 до 9,9 | от 3,1 до 7,0 | от 3,1 до 9,9 | от 3,1 до 7,0 | от 3,1 до 9,9 | ||
| Высота сброса падающего груза, мм | от 500 до 5000 | от 500 до 2500 | от 500 до 5000 | от 500 до 2500 | от 500 до 5000 | от 500 до 2500 | от 500 до 5000 | ||
| Г абаритные размеры, не более, мм -высота -ширина -глубина | 8000 2810 1140 | 5750 2810 1140 | 8000 2810 1140 | 5750 2810 1140 | 8000 2810 1140 | 5750 2810 1140 | 8000 2810 1140 | ||
| Масса, кг, не более | 6350 | 6100 | 7050 | 6700 | 7450 | 7150 | 9300 | 9800 | 11800 |
| Наименование характеристики | Значение |
| Питание, В | 400 |
| Частота в сети, Гц | 50 / 60 |
| Мощность, кВт | 11 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от +10 до +35 |
| -относительная влажность, % | от 20 до 90 |
| Полный срок службы, лет | 10 |
наносится на раму копра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Копер вертикальный DWT | - | 1 |
| Руководство по эксплуатации и ПО | - | 1 |
| Термостат | - | по запросу |
| Компрессор | - | по запросу |
| Комплект для инструментации (инструментированный боёк, усилитель сигнала и ПК) | - | по запросу |
| Система для измерения скорости падения груза | - | по запросу |
| Пресс для нанесения надрезов на образцы | - | по запросу |
| Методика поверки | МП ТИнТ 215-2017 | 1 |
осуществляется по документу МП ТИнТ 215-2017 «Копры вертикальные DWT. Методика поверки», утвержденному ООО «ТестИнТех» 09.06.2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
- дальномер лазерный Leica DISTO A5 (Рег. №30855-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы “Zwick GmbH & Co. KG”, Германия.
