| Номер в госреестре | 70242-18 |
| Наименование СИ | Измерители перемещений (деформаций) автоматические |
| Обозначение типа СИ | ИДА |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) автоматические ИДА предназначены для измерений продольной деформаций образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие статической силой.
Принцип действия измерителей перемещений (деформаций) автоматических ИДА (далее по тексту - измерителей) основан на преобразовании изменения длины испытываемого образца в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещения (деформации) выводятся на экран пульта оператора.

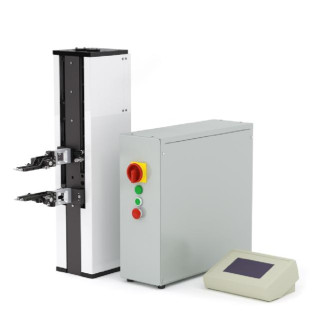

Измеритель состоит из следующих составных частей:
- модуль измерения перемещений (деформаций);
- блок управления приводом;
- пульт оператора.
Конструктивно модуль измерения перемещений (деформаций) представляет собой систему, следящую за перемещением двух измерительных кареток, закреплённых на образце, в процессе нагружения образца.
Для этого в корпусе модуля измерения перемещений (деформаций) установлены два независимых электропривода, которые приводят в движение ходовые винты перемещения измерительных кареток. При этом в процессе измерения перемещений (деформаций) захваты измерительных кареток закреплены на испытуемом образце посредством ножей, а каждая каретка через датчик силы жестко связана с датчиком линейных перемещений. При изменении длины в процессе деформирования образца захваты измерительных кареток начинают перемещаться вместе с образцом и воздействовать на датчики силы. Сигнал с датчиков силы включает электроприводы ходовых винтов, которые обеспечивают перемещение кареток до снятия усилий на датчиках силы. При перемещении кареток происходит смещение подвижных элементов преобразователя линейных перемещений и производится преобразование линейного перемещения каждой каретки в электрические сигналы, пропорциональные линейному перемещению кареток, которые поступают для обработки в пульт оператора. Изменение длины образца определяется как сумма показаний перемещений измерительных кареток.
Блок управления приводом может быть отдельным или встроенным в корпус измерителя.
Пульт оператора представляет собой микропроцессорный прибор, который осуществляет прием и обработку измерительной информации от преобразователя перемещений, а также управляет режимами работы измерителя.
Измерители выпускаются в шести модификациях, отличающихся диапазоном измерений перемещений (деформаций), диапазоном установки начальной расчётной длины образца (базовой длины), блоком управления приводом - отдельный или встроенный, габаритными размерами и массой.
Программное обеспечение предназначено для управления режимами работы измерителей, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и передачи измеренных значений на внешние устройства.
Конструктивно измерители имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Те81РгоГ II |
| Номер версии (идентификационный номер) ПО | 1.01Ь.ХХ* |
| Цифровой идентификатор ПО | 0x1755 |
| Другие идентификационные данные | алгоритм CRC16 |
ХХ* - Метрологически не значимая часть ПО, является сервисной частью, её объём и конфигурация оговариваются при заказе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ИДА 300 ИДА 300-В | ИДА 500 ИДА 500-В | ИДА 800 ИДА 800-В |
| Диапазон измерений перемещения, мм | от 0 до 300 | от 0 до 500 | от 0 до 800 |
| Пределы допускаемой погрешности измерений перемещений в диапазонах: от 0 до 800 мкм, включ., мкм св. 800 мкм до наибольшего предела измерений, % от измеряемой величины | ±4,0 ±0,5 | ||
| Диапазон установки начальной расчетной длины образца (базовой длины), мм | от 12,5 до 250,0 | от 12,5 до 400,0 | от 12,5 до 600,0 |
| Пределы допускаемой относительной погрешности установки начальной расчетной длины образца (базовой длины), % в диапазонах: от 12,5 мм до 24 мм включ. св. 24 мм до наибольшего предела установки | ±0,5 ±0,25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа | от +15 до +25 от 45 до 80 от 84 до 106 |
| Напряжение питающей сети переменного тока, В | от 207 до 253 / от 360 до 440 |
| Частота питающей сети переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 400 |
| Вероятность безотказной работы за 1000 часов | 0,92 |
| Полный средний срок службы, лет, не менее | 10 |
| Наименование характеристики | Значение | |||||
| Модификация | ИДА 300 | ИДА 300В | ИДА 500 | ИДА 500В | ИДА 800 | ИДА 800В |
| Г абаритные размеры, мм, не более: | ||||||
| Измеритель: | ||||||
| - длина | 250 | 250 | 250 | 250 | 250 | 250 |
| - ширина | 510 | 730 | 510 | 730 | 510 | 730 |
| - высота | 930 | 930 | 1180 | 1180 | 1530 | 1530 |
| Блок управления приводом: | ||||||
| - длина | 188 | - | 188 | - | 188 | - |
| - ширина | 589 | - | 589 | - | 589 | - |
| - высота | 520 | - | 520 | - | 520 | - |
| Пульт оператора: | ||||||
| - длина | 265 | |||||
| - ширина | 195 | |||||
| - высота | 115 | |||||
| Масса, кг, не более | ||||||
| Измеритель | 45 | 57 | 60 | 72 | 90 | 102 |
| Блок управления приводом | 35 | - | 35 | - | 35 | - |
наносится на титульный лист эксплуатационной документации типографским способом и методом офсетной печати на табличку, прикрепляемую к корпусам: измерителя, блока управления приводом и пульта оператора.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) автоматический | ИДА | 1 |
| Блок управления приводом (модификации ИДА X) | ИДА 300.020.000 | 1 |
| Пульт оператора ПО-10 | ПО-10.000.000 | 1 |
| Измеритель перемещений (деформаций) автоматический ИДА. Руководство по эксплуатации | ИДА 300.000.000 РЭ | 1 |
| Измеритель перемещений (деформаций) автоматический ИДА. Инструкция оператору | ИДА 300.000.000 ИО | 1 |
| Методика поверки | ИДА 300.000.027 МП | 1 |
осуществляется по документу ИДА 300.000.027 МП «Измерители перемещений (деформаций) автоматические ИДА. Методика поверки», утвержденному ООО «ТестИнТех» 27 июля 2017 года. Основные средства поверки:
- калибратор ТС701-50-2-0,5, диапазон измерений от 0 до 50 мм, ПГ в диапазонах: от 0 до 300 мкм включ. - ±1 мкм; св. 300 мкм до 50 мм - ±0,30 %, (рег. №63161-16);
- штангенрейсмас ШР, (рег. № 9560-07);
- штангенциркуль цифровой серии 500, диапазон измерений от 0 до 300 мм, ПГ в диапазонах: от 0 до 200 мм включ. - ±0,02 мм, св. 200 до 300 мм - ±0,03 мм (рег. № 30380-05);
- штангенциркуль ТТТЦ-ТТ-630-0,1, диапазон измерений от 250 до 630 мм, КТ 1, (рег. № 32368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься в свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-027-99369822-2017 Измерители перемещений (деформаций) автоматические ИДА. Технические условия.
| Зарегистрировано поверок | 26 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
