| Номер в госреестре | 70243-18 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | серии ТОПАЗ-9400 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические серии ТОПАЗ-9400 (далее - рефлектометры) предназначены для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния, а также средней мощности оптического излучения и затухания в одномодовых и многомодовых оптических волокнах оптических кабелей.
Конструктивно рефлектометры выполнены в ударопрочном металлическом корпусе, в котором размещены жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания.
В рефлектометрах реализованы три режима функционирования на нормируемых значениях длин волн 850, 1300, 1310, 1490, 1550 и 1625 нм: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.
Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.
Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

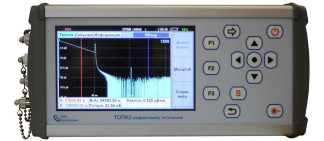

На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.
Рефлектометры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, 2 USB разъема, разъем питания.
Рефлектометры выпускаются в различных модификациях, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяются следующие условные обозначения:
- начальные буквы (А или В) в маркировке модификации, указывающие на отличие параметров фотоприемника и усилителя-преобразователя, от которых зависит динамический диапазон рефлектометров;
- совокупность группы десятичных цифр, указывающая количество источников излучения с соответствующими значениями длинами волн оптического излучения (обозначение 85-30-31-49-55-62 тождественно нормируемым значениям длин волн 850-1300-1310-1490-15501625 нм);
- сочетание букв (РМ или РМН), или их отсутствие в конце маркировки модификации, указывающее на наличие или отсутствии измерительного фотодиода, тип которого влияет на характеристики измерителя мощности.
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТОПАЗ-9400 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1 |
| Цифровой идентификатор ПО | отсутствует |
Метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики рефлектометров
| Наименование характеристики | Значение |
| Длины волн, нм | 850; 1300; 1310, 1490; 1550; 1625 |
| Диапазон измерений расстояния, м | от 0 до 2,5 • 105 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±(1,0+ 5счит1)+5-10-5-Ь2)) |
| Динамический диапазон измерений затухания для модификации А (при времени усреднения 3 мин), дБ, не менее: - на длинах волн 850 и 1300 нм (при длительности импульса 1 мкс) - на длинах волн 1310, 1490, 1550 и 1625 нм (при длительности импульса 10 мкс) | 30 41 |
| Динамический диапазон измерений затухания для модификации В (при времени усреднения 3 мин и длительности импульса 10 мкс), дБ, не менее: - на длинах волн 1310 и 1550 нм | 35 |
| Значение мертвой зоны измерений затухания (при длительности зондирующего импульса 5 нс и коэффициенте отражения менее -40 дБ), м, не более: - для модификации А - для модификации В | 4,5 6,0 |
| Значение мертвой зоны при измерениях положения неоднородности (при длительности зондирующего импульса 5 нс и коэффициенте отражения менее -40 дБ), м, не более: - для модификации А - для модификации В | 0,8 1,5 |
| Уровень средней мощности непрерывного оптического излучения на выходе источника, мкВт (дБм), не менее | 630 (-2) |
| Нестабильность уровня мощности непрерывного оптического излучения на выходе источника при изменении температуры окружающей среды в пределах ±2 °С в течение 15 минут непрерывной работы, дБ, не более: - для длин волн 850 и 1300 нм - для длин волн 1310, 1490, 1550 нм | ±0,15 ±0,07 |
| Диапазон измерения уровней средней мощности для модификации PM, Вт (дБм) | от 3,1610-12 до 10-2 (от -85 до +10) |
| Диапазон измерения уровней средней мощности для модификации РМН, Вт (дБм) | от 10-9 до 410-1 (от -60 до +26) |
| Пределы допускаемой относительной погрешности измерения уровней средней мощности на длинах волн градуировки 850, 1310 и 1550 нм, дБ, не более: - для модификации РМ - для модификации РМН | ±(0,3+1/A3)); ±(0,3+10/A3)) |
| Пределы допускаемой абсолютной погрешности измерений затухания, дБ, не более | ±0,05-А3) |
| Значения длительности зондирующих импульсов | действительные значения, полученные при первичной поверке |
| 1) 5счит - дискретность считывания на выбранном пределе шкалы расстояний, значение которой приведено в руководстве по эксплуатации, м 2) L - расстояние, м 3) A - измеренное значение мощности, нВт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания, В | 5±0,2 |
| Габаритные размеры, мм, не более: | |
| - длина | 235 |
| - ширина | 100 |
| - высота | 55 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, %, не более - атмосферное давление, кПа | от -10 до +40 90 от 84,0 до 106,7 |
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель рефлектометров методом шелкографии.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Оптический рефлектометр серии ТОПАЗ-9400 | - | 1 шт. |
| Руководство по эксплуатации | АВНФ.411918.100 РЭ | 1 экз. |
| Паспорт | АВНФ.411918.100 ПС | 1 экз. |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления для световодов по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ТУ 665850-100-94582333-2016 Рефлектометры оптические серии ТОПАЗ-9400. Технические условия
