| Номер в госреестре | 70245-18 |
| Наименование СИ | Трубки Пито |
| Обозначение типа СИ | 160S-108PM |
| Изготовитель | "Dwyer Instruments, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубки Пито 160S-108PM (далее - трубки Пито) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в цилиндрических и прямоугольных газоходах и вентиляционных системах.
Принцип действия трубок Пито основан на измерении динамического давления (разности между полным и статическим давлениями в потоке). Эта разность, согласно уравнению Бернулли, пропорциональна квадрату скорости газового потока.

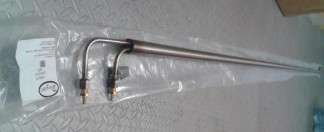

Трубки Пито 160S-108PM изготовлены из нержавеющей стали и имеют S-образную форму для приема полного и статического давления измеряемой среды. Установлен внешний защитный кожух, по всей длине трубки Пито для защиты от механических повреждений и продольного изгиба. Внутри кожуха проходят трубки измерения полного и статического давления. На выходе приварены универсальные соединения с внутренней резьбой, в которые установлены переходники для присоединения дифференциального манометра.
отсутствует.
Таблица 1 - Метрологические характеристики трубок Пито
| Наименование характеристики | Значение |
| Диапазон измерений скорости газового (воздушного) потока, м/с | от 2 до 60 |
| Пределы допускаемой относительной погрешности определения коэффициента преобразования трубки Пито (по давлению) в диапазоне скорости газового (воздушного) потока от 2 до 60 м/с, %. | ±3 |
| Коэффициент преобразования потока по давлению | 0,66 |
| Коэффициент преобразования потока по скорости | 0,81 |
| Максимальная рабочая температура, °С | 815 |
| Длина измерительной части, мм | 2743,2 |
| Диаметр кожуха, мм | 25,4 |
| Диаметр измерительных трубок, мм | 7,94 |
| Масса, кг, не более | 10,0 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта методом печати.
Таблица 3 - Комплектность трубок Пито
| Наименование | Обозначение | Количество |
| Трубка Пито 160S-108PM | 1шт. | |
| Руководство по эксплуатации | 1экз. | |
| Паспорт | 1экз. | |
| Методика поверки | МП 2550-0294-2017 | 1экз. |
осуществляется по документу МП 2550-0294-2017 «Трубки Пито 160S-108PM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 октября 2017 г.
Основные средства поверки:
Эталонная аэродинамическая установка 1 разряда по ГОСТ Р 8.886-2015 с диапазоном воспроизведения скорости воздушного потока от 2 до 60 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на паспорт.
ГОСТ 17.2.4.06-90. Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения
ГОСТ Р 8.886-2015 «Государственная поверочная схема для средств измерений скорости воздушного потока».
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
