| Номер в госреестре | 70249-18 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | JMxx-LZP, KLW-LZP, S-LZP |
| Изготовитель | "PROTEMP GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры в промышленных установках для сжижения газов в воздухоразделительной установке или установке для сжижения природного газа.
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP различаются по конструктивному исполнению, по диапазонам измерений, а также длиной и диаметром монтажной части и массой.

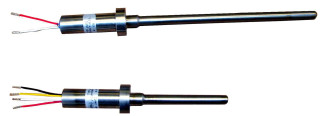

ТС серии JMxx-LZP состоят из защитной арматуры из высококачественной стали, в которую помещены один или два платиновых ЧЭ и изолированных соединительных проводов. Данные термопреобразователи изготавливаются в модификациях JM40-LZP и JM70-LZP, которые различаются между собой длиной монтажной части. Данные термопреобразователи могут также изготавливаться во взрывозащищенных исполнениях JMxx-LZP-nAI, JMxx-LZP-iV.
ТС серии KLW-LZP состоят из ЧЭ, помещенного в защитный чехол, с кабелем из высокотемпературного стекловолокна. Данные ТС могут изготавливаться во взрывозащищенном исполнении KLW-LZP-iV.
ТС серии S-LZP состоят из ЧЭ, помещенного в защитный кожух, и соединительных проводов. Данные термопреобразователи изготавливаются в следующих модификациях: SDW-LZP, SLW-LZP, SKW-LZP, SSW-LZP, которые различаются между собой по конструктивному исполнению и способу подключения. ТС модификации SDW-LZP имеют соединительные провода, SLW-LZP изготавливаются с соединительной головкой, а SSW-LZP - с разъемом типа «LEMO». Термопреобразователи модификации SLW-LZP могут изготавливаться во взрывозащищенном исполнении SLW-LZP-iV.
Схема соединения внутренних проводников ТС с чувствительным элементом двухпроводная, трехпроводная или четырехпроводная.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С - JMxx-LZP - KLW-LZP - S-LZP | от -196 до +120(1) от -196 до +150(1) от -196 до +200(1) |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | АА, A, B |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры), °С - AA - A - B | ±(0,17+0,001 |t|) ±(0,15+0,002|t|) ±(0,3+0,005 |t|) |
| Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 500 |
| Длина монтажной части ТС, мм - JMxx-LZP - KLW-LZP - S-LZP | от 40 до 735 от 20 до 200 от 100 до 10000 |
| Диаметр монтажной части ТС, мм - JMxx-LZP - KLW-LZP - S-LZP | 6 от 4 до 8 от 3 до 8 |
| Масса ТС, г, не более: - JMxx-LZP - KLW-LZP - S-LZP | 200 2000 5000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +80 95 |
| Маркировка взрывозащиты - JMxx-LZP-nAI, JMxx-LZP-iV - KLW-LZP-iV, S-LZP-iV | 2Ex nA IIC T4 Gc X 1Ex ib IIC «Т6...Т1» Gb Х, Ex ib IIIC «Т85°С.Т450°С» Db X |
| Примечания. (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивной модификации и материала корпуса указан в паспорте и приводится на шильдике ТС. | |
наносится на титульный лист паспорта типографским способом (в левом верхнем углу). Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Т ермопреобразователь | 1 шт. | серия, модификация и исполнение в соответствии с заказом |
| Паспорт (на русском языке) | 1 экз. | - |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Protemp GmbH», Германия.
