Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (45+5), 70261-18

70261-18
Резервуары стальные горизонтальные цилиндрические РГС-50 (45+5) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 70261-18
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-50 (45+5)
Изготовитель "SVL - Sailiot Oy", Финляндия
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-50 (45+5) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные горизонтальные цилиндрические.

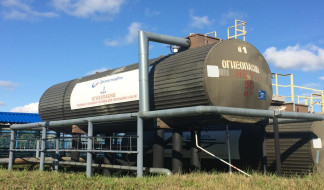

Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра со сферическими днищами, снабжены горловиной, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.

Резервуары РГС-50 (45+5) имеют внутреннюю перегородку, делящую их на две емкости. Место расположения резервуаров приведено в таблице 1.

Таблица 1

Наименование

резервуара

Заводской

номер

Место расположение резервуара

РГС-50 (45+5)

6432 1/8

Томская область, РНУ «Стрежевой», котельная НПС «Александровская»

РГС-50 (45+5)

6432 2/8

Томская область, РНУ «Стрежевой», котельная НПС «Александровская»

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуара, м3

50

Номинальная вместимость секции 1, м3

45

Номинальная вместимость секции 2, м3

5

Пределы допускаемой относительной погрешности измерений вместимости резервуаров, %

±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар РГС-50 (45+5)

2 шт.

Паспорт резервуара РГС 50 (45+5)

2 шт.

Г радуировочная таблица

4 шт.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35279-07), метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;

-    толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль ШЦ-Ш-400-0.02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50 (45+5)

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
